深入解析：挤压强度计算公式及其工程应用
在机械设计与结构工程领域，挤压强度（Bearing Strength） 是评估连接件（如螺栓、铆钉、销轴）与被连接件之间接触面抗压能力指标。当两个构件经由紧固件连接并承受载荷时，接触面不仅承受剪切力，还承受大的局部压应力。若计算不当，导致孔壁塑性变形甚至破坏。
这篇文章将系统梳理挤压强度计算公式、适用场景及关键参数，并辅以数据表格说明，帮助工程师准确进行强度校核。
什么是挤压强度？
挤压破坏发生在连接件的侧面与被连接件孔壁之间。与拉伸或剪切不同，挤压应力分布极不均匀，理论上呈抛物线分布，但在工程设计中，为了简化计算，采用名义挤压应力（Nominal Bearing Stress）开展校核。
核心概念：
挤压面：指两个构件相互接触并传递压力的投影面积。
失效形式：孔壁被压溃、螺栓杆被压弯或连接板产生过大塑性变形。
挤压强度计算公式
基本计算公式

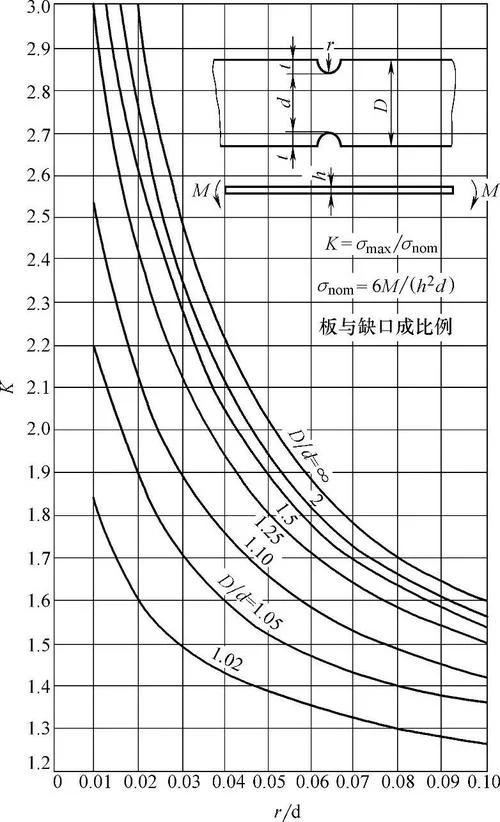

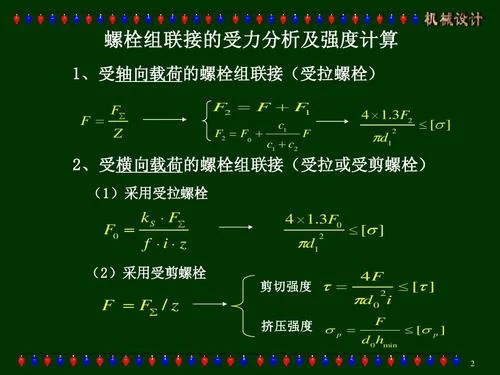

在大多数工程标准（如GB、ISO、ASTM）中，挤压应力 的计算公式为：
其中：
：名义挤压应力（MPa 或 N/mm²）
：作用在连接面上的挤压力（N）
：有效挤压投影面积（mm²）
有效挤压面积 的确定
这是计算中最关键且易出错的部分。有效挤压面积取直径投影面积，而非半圆柱表面积。
场景 A：螺栓、销轴、铆钉连接
假设螺栓直径为 ，被连接板的厚度为 ，则挤压面积为：注意：如果存在多层板，需分别计算各层板的挤压应力，取最大值进行校核。
场景 B：球面或曲面接触
对于球铰或滚子轴承，接触面积计算更为复杂，需依据赫兹接触应力理论，但在常规机械连接中，仍常简化为投影面积法。强度校核条件
为确保连接安全，计算出的挤压应力必须小于材料的许用挤压应力 ：
许用挤压应力由材料极限挤压强度除以安全系数 得到：
关键参数与材料数据参考
不同材料的许用挤压应力差异巨大。下表列出了常见工程材料在静载荷下的典型许用挤压应力参考值（基于一般安全系数 ）。
| 材料类型 | 具体牌号/示例 | 屈服强度 (MPa) | 推荐许用挤压应力 (MPa) | 备注 |
|---|---|---|---|---|
| 碳钢 | Q235 (A3钢) | 235 | 210 ~ 250 | 塑性较好，允许少量塑性变形 |
| 合金钢 | 45号钢 (调质) | 355 | 300 ~ 380 | 需热处理提高硬度 |
| 高强度钢 | 40Cr | 980 | 700 ~ 850 | 用于重载连接 |
| 铝合金 | 6061-T6 | 276 | 180 ~ 220 | 铝合金挤压强度较低，需特别注意 |
| 钛合金 | TC4 (Ti-6Al-4V) | 895 | 600 ~ 750 | 航空航天常用，强度高但成本高 |
| 铸铁 | HT200 | 200 (抗拉) | 150 ~ 180 | 脆性材料，许用值接近抗拉强度 |
| 复合材料 | CFRP (单向) | 视铺层而定 | 80 ~ 120 | 易发生分层破坏，需特殊设计 |
注：以上数据为经验参考值，实际设计应依据具体国家标准（如GB 50017、AISC 360）及材料供应商提供的技术手册。
计算实例演示
问题描述：
一块厚度 的Q235钢板，采用直径 的螺栓连接。螺栓承受轴向拉力 。请校核该连接的挤压强度是否满足要求。
解题步骤：
1. 确定已知参数：
材料：Q235，取
2. 计算有效挤压面积：
3. 计算挤压应力：
4. 强度校核：
结论：计算应力超过许用值，挤压强度不足，连接不安全。
5. 改进建议：
增加板厚至 ，则 ，，满足要求。
或改用更高强度的螺栓/材料。
影响挤压强度因素与设计建议
在实际工程中，除了基本公式，还需考虑以下修正因素：
1. 边缘距离（Edge Distance）：
如果螺栓中心到板边缘的距离 过小，发生剪切撕裂（Shear Tear-out），而非单纯的孔壁挤压。
建议：一般要求 。
2. 孔加工精度：
钻孔质量差会导致应力集中。铰制孔螺栓（Hole-forming bolts）能提供更好的配合，但成本更高。
3. 动态载荷与疲劳：
上面这些公式主要针对静载荷。在交变载荷下，挤压面会产生微动磨损（Fretting Wear），导致疲劳强度显著下降。此时需引入疲劳系数进行折减。
4. 多层板连接：
在搭接接头中，中间板与两侧板的挤压应力不同。应分别计算各接触面的应力，并取最不利情况。
挤压强度计算是机械连接设计的基石。虽然公式简单（），但其背后的工程逻辑涉及材料力学、接触力学及安全规范的综合作用。
设计要点总结：
1. 准确识别有效挤压投影面积。
2. 根据材料属性和载荷类型（静/动）合理选取许用应力。
3. 结合边缘距离、孔加工质量等非应力因素进行综合评估。
凭借严谨的计算与校核，效避免连接失效，确保机械结构的安全性与可靠性。
