变压器与互感器配合计算指南：核心公式、选型逻辑与实战应用
在电力系统中，变压器（Transformer）与互感器（Instrument Transformers，包括电流互感器 CT 和电压互感器 PT/VT）的配合是确保电能计量、继电保护及系统监控准确性环节。很多的工程人员只关注变压器的变比，而忽视了互感器与变压器二次侧参数的匹配，导致计量误差甚至保护误动。
这篇文章将深入解析“变压器配互感器”计算公式、选型逻辑及注意事项，帮助读者建立完整的认知体系。
基础概念与核心公式
要理解变压器与互感器的配合，必须明确两者的额定参数及其相互关系。
变压器额定参数
变压器的额定电流（）是计算，其公式为：其中：
：变压器额定容量（kVA 或 MVA）
：变压器额定线电压（kV）
：变压器额定线电流（A）
互感器变比选择原则
互感器的变比（Ratio）并非随意选取，需满足以下两个核心条件： 1. 量程覆盖：互感器的额定一次电流应大于或等于变压器额定电流，并留有一定裕度。 2. 精度区间：正常工作电流应处于互感器精度等级要求的范围内（为额定电流的 20%~100% 或 30%~100%）。常用公式：
其中：
：电流互感器变比
：CT 一次额定电流（A）
：CT 二次额定电流（为 5A 或 1A）
：电压互感器变比
：PT 一次额定电压（kV）
：PT 二次额定电压（为 100V 或 100/√3 V）
典型应用场景计算示例
假设一台 10kV 配电变压器，容量为 800 kVA，高压侧额定电流计算如下：
电流互感器（CT）选型
根据 ，我们须要选择 CT 的一次额定电流。原则：一次额定电流应略大于 46.19 A，且最好为标准规格。
可选规格：50/5A, 75/5A, 100/5A 等。
推荐：选择 50/5A 或 75/5A。
若选 50/5A：负载率约为 92%，精度较好，但过载能力弱。
若选 75/5A：负载率约为 61%，留有充足裕度，抗干扰能力强，推荐采用。

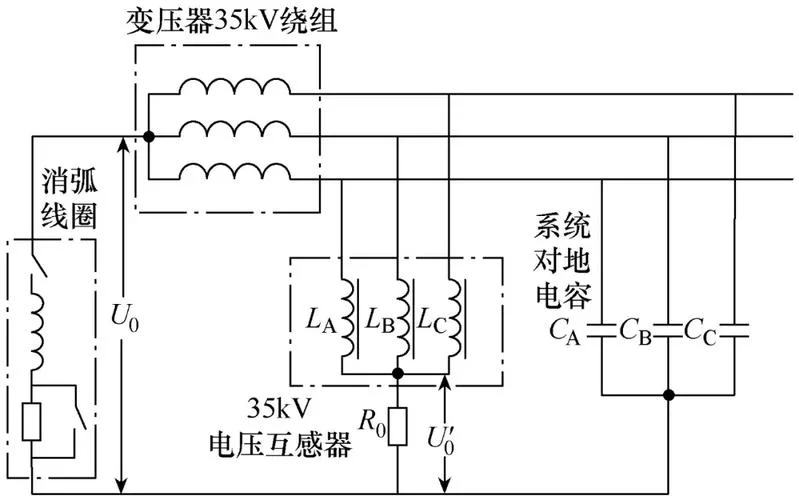

电压互感器（PT）选型
10kV 系统采用全绝缘 PT 或电容式 PT。 一次额定电压：10 kV 二次额定电压：100 V 变比：10000/100 = 100综合倍率计算（用于电度表读数换算）
在计量场景中，需计算综合倍率（Composite Ratio）：
若 CT 选 75/5A ()，PT 选 10000/100V ()：
实际用电量 = 电表读数差 1500
变压器与互感器配合数据表
下表汇总了常见变压器容量下，高压侧（10kV）与低压侧（0.4kV）互感器选型的参考数据。
| 变压器容量 (kVA) | 高压侧额定电流 (A) (10kV) |
推荐 CT 变比 (高压) | 低压侧额定电流 (A) (0.4kV) |
推荐 CT 变比 (低压) | 综合倍率示例 (CT:PT=100/1) |
|---|---|---|---|---|---|
| 100 | 5.77 | 10/5 A | 144.3 | 200/5 A | 100 |
| 200 | 11.55 | 15/5 A | 288.7 | 300/5 A | 100 |
| 315 | 18.21 | 25/5 A | 455.8 | 500/5 A | 100 |
| 400 | 23.09 | 30/5 A | 577.4 | 600/5 A | 100 |
| 500 | 28.87 | 30/5 A 或 50/5 A | 721.7 | 800/5 A | 100 |
| 630 | 36.37 | 50/5 A | 911.6 | 1000/5 A | 100 |
| 800 | 46.19 | 75/5 A | 1154.7 | 1500/5 A | 100 |
| 1000 | 57.74 | 75/5 A 或 100/5 A | 1443.4 | 1500/5 A 或 2000/5 A | 100 |
| 1250 | 72.17 | 100/5 A | 1804.3 | 2000/5 A | 100 |
| 1600 | 92.39 | 100/5 A 或 150/5 A | 2309.4 | 2500/5 A | 100 |
| 2000 | 115.47 | 150/5 A | 2886.8 | 3000/5 A | 100 |
注：
1. 表中 PT 变比默认为 10000/100V (即倍率100)。若运用 100/√3 V 系统，需调整 PT 变比。
2. 低压侧 CT 选型时，若电流极大（如 >2000A），建议选用开口式 CT 或穿心式 CT 以方便安装。
3. 实际选型需结合负荷性质（启动电流大、谐波多等）适当放大 CT 容量。

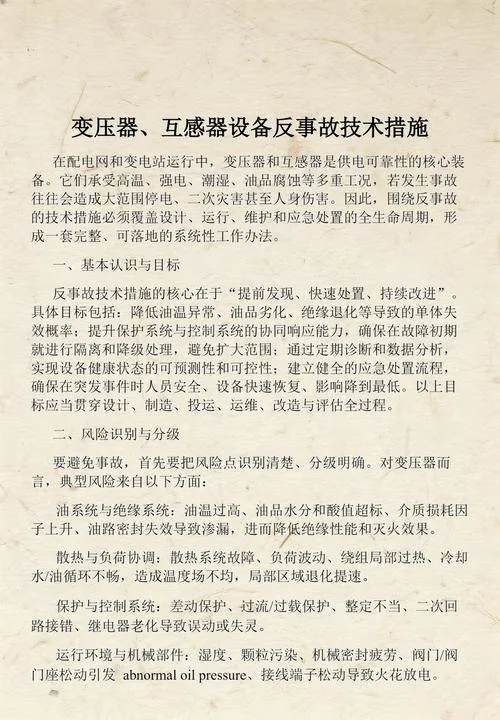

关键注意事项与常见误区
二次负载匹配（Burden）
互感器不仅要看变比，还要看二次负载。假如二次侧连接的仪表、继电器过多，导致总阻抗超过互感器额定负载（如 10VA, 20VA），将导致误差增大，甚至饱和。 公式： 建议：长距离布线时，应选用截面积更大的二次电缆（如从 1.5mm² 升级为 2.5mm² 或 4mm²）以降低线路阻抗。保护用 CT 与测量用 CT 的区别
测量用 CT：要求在小电流下精度高，但在短路电流下容易饱和，防止损坏仪表。 保护用 CT：要求在短路大电流下（如 10 倍额定电流）仍保持线性，不误动。 配合要点：若变压器须要计量和保护，应分别配置不同的 CT 绕组（如 P 级用于保护，0.5 级用于计量），不可混用。极性连接错误
电流互感器有极性端（P1, P2）和二次端（S1, S2）。若极性接反，会导致： 电能表反转或计量错误。 差动保护误动。 检查方法：利用直流法或专用 CT 测试仪确认极性。二次侧严禁开路
电流互感器（CT）二次侧在运行中严禁开路！ 开路会产生极高电压，危及人身安全和设备绝缘。 操作规范：拆除 CT 二次回路前，必须先用短接片或导线将 S1、S2 短接。变压器与互感器的配合不仅是简单的数学计算，更是电力系统安全、经济运行。正确选择互感器变比、确保二次负载匹配、严格区分测量与保护用途，是每一位电气工程师必须掌握的技能。
在实际工程中，建议结合具体负荷曲线、未来扩容计划及国家标准（如 GB 1208、GB 1207）实施综合论证，以实现最优配置。
---
免责声明：这篇文章内容仅供技术交流参考，具体工程实施请遵循当地电力部门规范及最新国家标准。
