楼梯栏杆计算公式推导：从几何原理到安全规范
楼梯不仅是建筑中连接不同楼层的交通构件，更是决定居住安全与美学体验元素。其中，楼梯栏杆（扶手）的设计直接关系到使用者的安全性，尤其是防止儿童头部卡入或身体坠落。然而，很多的设计师和施工人员直接套用经验数值，而忽略了背后的几何逻辑与安全规范推导。
这篇文章将深入探讨楼梯栏杆尺寸的计算公式，重点解析“垂直杆件间距”与“踏步投影”的推导过程，并结合数据表格提供实用的设计参考。
核心安全规范：为什么需要计算？
在推导公式之前，必须明确两个核心的国际通用安全原则，这也是所有计算：
1. 防止头部卡入原则：为了防止儿童头部卡在栏杆间隙中导致窒息，栏杆垂直杆件之间的净空距离（Clear Opening）不应超过 110mm（部分严格标准建议为 100mm 或 90mm）。
2. 防坠落原则：栏杆的高度必须足以防止成年人意外跌落。一般住宅要求净高不低于 900mm，公共建筑要求不低于 1050mm-1100mm。
聚焦于垂直杆件间距的推导，因为这是最容易出错且对安全影响最大的参数。
几何模型构建与公式推导
基本参数定义
在推导前，我们定义以下关键几何参数：
：踏步宽度（Tread Width），即人脚踩踏的水平面宽度。
：踏步高度（Riser Height），即上下两层踏步之间的垂直高度。
：垂直杆件之间的水平净距（Spacing）。
：栏杆扶手高度（Handrail Height）。
：栏杆立柱的宽度（忽略不计，视为理想细杆）。
最不利工况分析
栏杆间隙最大的地方不在踏步水平面上，而是在斜向投影面上。这是鉴于人体（尤其是儿童）在上下楼梯时，身体会自然贴合扶手斜线。如果仅在水平面上满足间距要求，在斜面上会因为几何投影效应导致间隙变大，从而产生安全隐患。
因此，我们需要计算沿扶手斜线方向的等效水平间距。
推导过程
步骤一：计算踏步斜长
一个踏步的斜边长度 可以通过勾股定理得出：步骤二：确定最大允许间隙的投影
假设我们允许的最大垂直杆件净距为 （ 110mm）。这个间距是在垂直于扶手方向测量的，还是水平方向测量的？规范解读：大多数现代规范（如国际建筑规范 IBC）要求测量的是水平投影距离或垂直于栏杆轴线的距离。为了最安全起见，我们假设规范要求的是水平方向上的最大开口不超过 110mm。
不过，更严谨的工程推导需要考虑“球体测试”：一个直径为 100mm（或110mm）的球体不能穿过栏杆。在任何方向上，栏杆形成的空隙都不能让球体经由。
步骤三：建立斜向间隙与水平间隙的关系
当视线或球体沿着楼梯斜线方向观察时，栏杆的垂直杆件在斜面上的投影间距 与水平间距 的关系如下：
解释： 是斜长与水平宽度的比值，即 ，其中 是楼梯倾角。，如果水平间距是 110mm，那么在斜向上的实际物理间隙会更大。
为了确保安全，我们必须保证斜向上的最大物理间隙不超过安全阈值。但更常见的做法是：限制水平间距 ，使得即使在斜向上，也不会形成危险的开口。
，最关键的约束是：在任何一个踏步的斜面上，栏杆形成的三角形空隙，其最短路径（即垂直于杆件的弦长）必须小于安全值。
简化推导（工程常用方法）：
为了确保安全，直接规定水平净距 不得超过 110mm。但如果楼梯坡度很陡，我们需要验证斜向投影是否会导致更大的开口。
更精确的“防卡头”推导：
考虑儿童头部直径 （约 100-110mm）。最危险的情况是头部卡在两个相邻栏杆之间，且头部重心位于踏步斜面上。
设栏杆垂直间距为 （水平投影）。
在斜面上，两个栏杆之间的水平距离为 ，垂直高度差为 。
两点间直线距离（斜距）为：
如果 ，则存在风险？不完全是。规范要求的是开口最小直径大于头部直径。对于垂直杆件，最窄的开口就是水平间距 。所以只要 ，即可满足要求。
但是，对于水平横杆或复杂造型，情况不同。对于标准垂直杆件，核心公式简化为：
核心公式：
（注：此值为水平投影净距）
步骤四：考虑立柱宽度的实际下料公式
在实际施工中，我们需要计算每段栏杆需要多少根立柱。

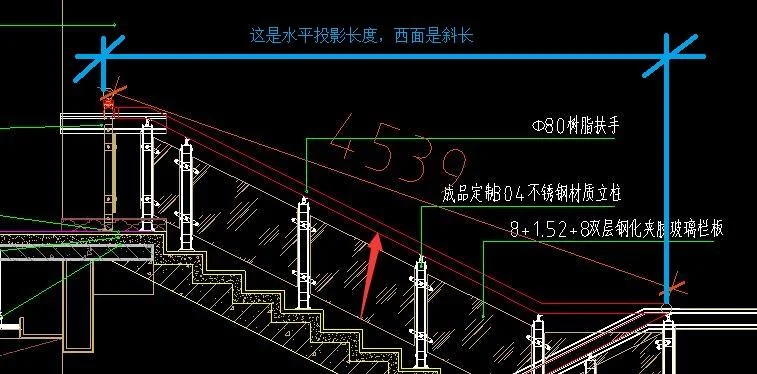

设楼梯段总水平投影长度为 。
立柱数量为 。
立柱宽度为 。
则：
数据说明表：常见楼梯参数与安全间距验证
下表展示了不同楼梯坡度下，若水平间距设为 110mm，其斜向投影距离及安全性评估。
| 楼梯类型 | 踏步高 (R, mm) | 踏步宽 (T, mm) | 楼梯倾角 (θ, °) | 斜长/水平宽比值 (K) | 水平间距 S (mm) | 斜向实际间距 S×K (mm) | 安全评估 (假设头部直径110mm) |
|---|---|---|---|---|---|---|---|
| 缓坡楼梯 | 150 | 300 | 26.6 | 1.118 | 110 | 123.0 | 风险：斜向间距>110，需减小S |
| 标准住宅 | 175 | 270 | 32.9 | 1.220 | 110 | 134.2 | 风险：斜向间距明显增大 |
| 陡峭楼梯 | 200 | 240 | 39.8 | 1.333 | 110 | 146.6 | 高风险：必须减小S至90mm以下 |
| 螺旋楼梯 | 180 | 200 | 42.0 | 1.360 | 110 | 149.6 | 高风险：需严格限制S≤90mm |
注意：上面这些“斜向实际间距”是指沿楼梯斜线方向测量的两点间直线距离。虽然规范只约束水平投影 ，但在陡峭楼梯中，若儿童横向跨越，斜向间距过大导致身体卡住。所以对于陡峭楼梯，建议将 限制在 90mm 以内。
实际应用中考量
扶手高度的计算
扶手高度应从踏步前沿垂直向上测量。其中 为设计高度（如900mm）， 为踏步前沿到测量点的垂直偏移（忽略，直接测垂直距离）。
转角平台处的处理
在楼梯转角平台处，栏杆需连续。此时需计算平台处的水平间距，确保与楼梯段间距一致，避免出现突然变大的空隙。儿童安全特别条款
对于有儿童的家庭或幼儿园、小学等建筑，建议采用更严格的间距： 垂直杆件间距：≤ 90mm 避免水平横杆：防止儿童攀爬。结论
楼梯栏杆的设计并非简单的“等分间距”，而是一个基于几何投影和安全规范的精密计算过程。
1. 核心原则：水平净距不超过 110mm（儿童区域建议 90mm）。
2. 推导关键：理解斜向投影会放大实际物理间隙，因此在陡峭楼梯中应适当减小水平间距。
3. 施工建议：使用公式 精确计算立柱数量，确保间距均匀，避免一格间距异常过大或过小。
通过科学的公式推导和严谨的数据验证，我们可以确保楼梯栏杆既符合美学要求，又为使用者提供坚实的安全保障。
参考文献与规范依据：
《民用建筑设计统一标准》GB 50352-2019
International Building Code (IBC), Chapter 10: Means of Egress
EN 1991-1-1: Eurocode 1: Actions on structures
