深度解析：连续螺旋叶片（绞龙）计算公式与应用指南
在机械工程、化工设备及农业加工领域，连续螺旋叶片（称为绞龙叶片或螺旋输送机叶片）是一种核心传动与输送元件。其设计的准确性直接决定了设备的输送效率、能耗水平以及采用寿命。
很多的工程师在设计或选型时，只关注简单的几何尺寸，而忽略了叶片螺距、直径与输送能力之间的复杂关系。这篇文章将深入探讨连续螺旋叶片计算公式，解析关键参数的物理意义，并提供实用的设计数据参考。
为什么需要精确计算？
螺旋叶片的设计并非简单的几何绘图，而是涉及流体力学、材料力学和运动学的综合工程问题。- 若螺距过大：物料容易在叶片间隙中滑动，导致输送效率降低，甚至发生堵料。
- 若螺距过小：叶片与物料摩擦加剧，能耗增加，且导致物料破碎或过热。
- 若直径与厚度不匹配：导致轴强度不足或叶片刚度不够，引发振动和变形。
所以掌握准确的计算公式是确保设备性能。
核心几何参数与计算公式
连续螺旋叶片的基本几何形状由外径、内径、螺距和叶片厚度决定。下面呢是设计过程中最常用的计算公式。
叶片展开宽度计算

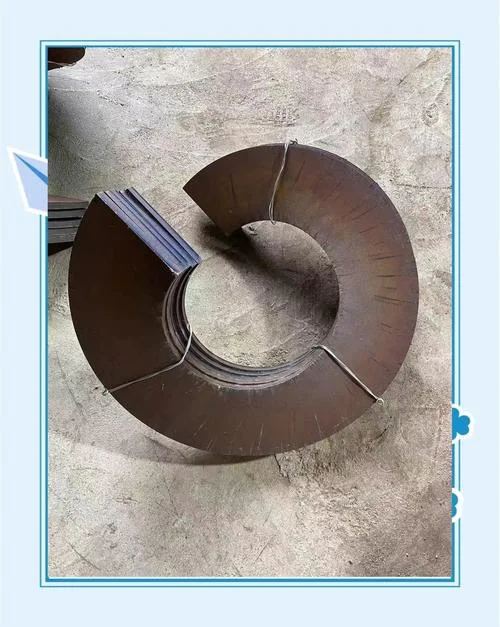

螺旋叶片在未卷制前是一个环形板材。为了下料准确，必须计算其展开宽度 。
式中：- ：叶片展开宽度 (mm)
- ：螺旋叶片外径 (mm)
- ：螺旋叶片内径（等于轴径）(mm)
- ：螺旋螺距 (mm)
- ：工艺余量，取 3~5 mm，用于补偿卷制过程中的材料拉伸和焊接损耗
注意：此公式基于面积等效原理，假设卷制前后材料面积不变。对于高精度要求，需考虑材料的弹性变形系数。
螺距与直径的比值（螺距系数）
螺距 与外径 的比值 称为螺距系数，它是影响输送效率参数。
经验取值范围：- 粘性物料（如淤泥、粮食）：
- 粉状物料（如水泥、面粉）：
- 块状物料（如煤块、矿石）：
理论输送量计算
螺旋输送机的理论输送量 （吨/小时）可经由以下公式估算：
式中：- ：理论输送量 (t/h)
- ：螺距 (m)
- ：转速 (r/min)
- ：填充系数（取决于物料特性，取 0.125 ~ 0.45）
- ：物料堆积密度 (t/m³)
- ：单位换算系数（从 mm³ 转换为 m³ 并适配吨位）
简化工程公式：
其中 为常数，约为 （当单位采用 mm, r/min, t/m³ 时）。
关键参数数据参考表
为了便于工程师快速选型和校验，下表列出了常见物料类型对应的推荐设计参数范围。
| 物料类型 | 典型示例 | 推荐螺距系数 | 填充系数 | 最大转速范围 (r/min) | 备注 |
|---|---|---|---|---|---|
| 流动性好的粉状 | 水泥、面粉、石灰 | 0.5 ~ 0.7 | 0.125 ~ 0.25 | 30 ~ 60 | 易扬尘，需密封设计 |
| 粘性/膏状 | 淤泥、污泥、粘土 | 0.8 ~ 1.0 | 0.25 ~ 0.40 | 10 ~ 30 | 需加大推力轴承负荷 |
| 小颗粒/颗粒状 | 粮食、塑料颗粒、种子 | 0.6 ~ 0.8 | 0.20 ~ 0.35 | 20 ~ 50 | 注意避免物料破碎 |
| 大块/不规则 | 煤块、矿石、垃圾 | 0.6 ~ 0.9 | 0.15 ~ 0.30 | 15 ~ 40 | 需加强叶片耐磨性 |
| 高温物料 | 热灰、烧结矿 | 0.5 ~ 0.7 | 0.10 ~ 0.20 | 10 ~ 30 | 需考虑热膨胀间隙 |
注：填充系数 越大，输送量越大，但能耗也显著增加。实际设计中需经由实验或模拟确定最佳值。
结构设计中考量
除了数学计算，实际制造中还需注意以下工程细节：
叶片厚度选择
叶片厚度 不仅效应强度，还影响物料流动阻力。- 薄叶片（2~4 mm）：适用于轻质、非磨蚀性物料，可减少摩擦阻力。
- 厚叶片（6~12 mm）：适用于磨蚀性强、大块物料，需保证刚度。
- 公式参考：，其中 为弯矩， 为许用应力， 为截面模量。
螺旋方向与旋转方向
- 左旋与右旋叶片必须与电机旋转方向匹配。
- 单轴螺旋输送机采用右旋叶片。
- 若需双向输送或特殊混合效果，需设计变螺距或反向螺旋结构。
中间吊挂轴承
在长距离输送中，需在中间设置吊挂轴承以减少轴的挠度。但吊挂轴承会阻碍物料流动，降低输送效率约 10%~15%。- 对策：采用无中心轴结构（如管式螺旋）或优化吊挂轴承形式（如滚珠吊挂）以减少阻力。
常见误区与建议
1. 误区：螺距越大越好- 事实：螺距过大会导致物料“打滑”，实际输送量反而下降。应根据物料内摩擦角和流动性优化 值。
- 事实：不同物料的填充系数差异巨大。设计时务必根据物料堆积密度和流动性实测或查阅手册，避免高估输送能力。
- 对于复杂工况，建议使用 SolidWorks、AutoCAD 或 ANSYS 进行三维建模和流体动力学模拟（CFD），以验证叶片形状对物料流动的影响。
连续螺旋叶片的设计是一项平衡艺术，需要在输送效率、能耗、结构强度和制造成本之间找到最佳平衡点。经由掌握上面这些计算公式和数据参考，工程师可以更科学地进行初步设计，并通过实验或仿真进一步优化。
记住：没有通用的“最佳参数”，只有最适合特定物料和工况的设计。 在实际应用中，建议结合小试或中试结果，对关键参数进行微调，以确保设备长期稳定运行。
参考文献：
1. GB/T 10595-2017《螺旋输送机》
2. 《机械设计手册》第五版，螺旋输送器设计章节
3. CEMA (Conveyor Equipment Manufacturers Association) Standards
