380V断路器选型与整定：核心计算公式深度解析与应用指南
在工业配电系统、商业建筑及大型民用设施中，380V三相交流电是动力设备的主要供电方式。断路器的正确选型与整定不仅关乎电路的安全运行，更直接影响生产效率和设备寿命。很多的工程师和技术人员在面对复杂的负载特性时，对“380V断路器计算公式”感到困惑。
这篇文章将深入解析380V环境下断路器选型计算逻辑，提供实用的公式、数据表格及工程建议，帮助读者实现科学、精准的断路器配置。
核心概念：为什么380V计算不同于220V？
380V系统为三相四线制（TN-S或TN-C-S系统）。与单相220V系统不同，三相系统的功率计算必须考虑线电压、线电流以及功率因数。
关键区别点：
1. 电压等级：使用线电压 。 2. 电流性质：计算的是线电流 。 3. 功率因数：感性负载（如电机）的功率因数 低于1（常见为0.8-0.85），直接作用电流大小。 4. 启动电流：电动机类负载存在大的启动冲击电流，断路器需具备相应的瞬时脱扣能力。核心计算公式详解

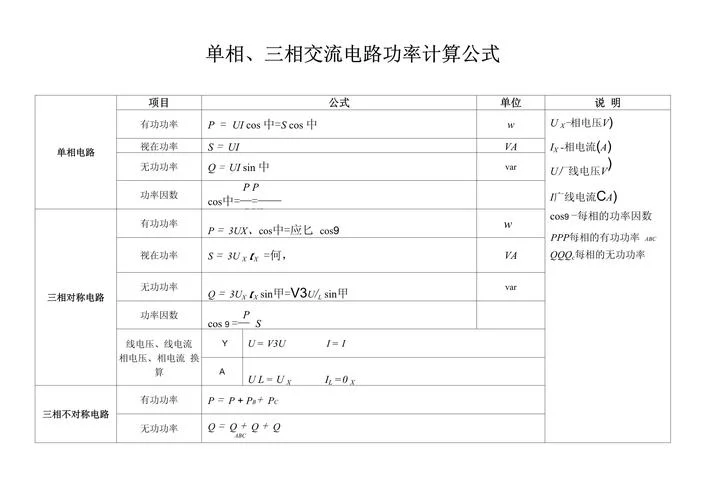

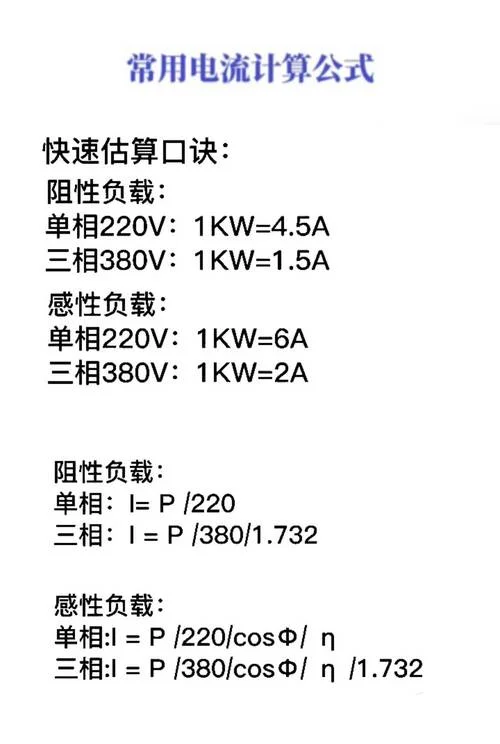

负载电流计算（基础公式）
要选择合适的断路器额定电流（），需计算负载的工作电流（）。
（1）三相平衡负载通用公式
：计算工作电流（A）
：负载有功功率（kW 或 W，注意单位统一）
：线电压，取 380V
：功率因数（电机类取0.8-0.85，阻性负载取1.0）
：效率（电机类需考虑，0.85-0.95；照明或电阻炉可忽略，视为1）
简化经验公式：
对于常见的380V三相电动机，若忽略效率差异并取 ，可简化为：
即：每1kW功率对应约2A电流。这是一个快速估算的黄金法则。
（2）单相负载接入三相系统
若380V系统中包含单相负载（如380V加热管），则需按相计算：其中 为相电压（220V），若负载接在两根火线之间，则 为380V。
断路器额定电流（）选型公式
断路器额定电流 必须大于或等于线路的计算电流 ，并考虑过载系数和环境温度。
：可靠系数，取 1.1 ~ 1.25。
对于连续运行负载，取1.1-1.2。
对于波动较大或启动频繁的负载，取1.25-1.5。
电动机专用选型公式（考虑启动电流）
电动机启动时电流可达额定电流的5-7倍。断路器需躲过启动电流，避免误跳闸。
：电动机启动电流（，为启动倍数，5-7）。
：断路器的瞬时脱扣倍数。
D型曲线断路器：瞬时脱扣为10-14倍 ，适合电机。
C型曲线断路器：瞬时脱扣为5-10倍 ，适合一般配电。
工程经验法则：
对于单台电动机，断路器额定电流 取电动机额定电流 的 1.5 ~ 2.5倍。
数据参考表：常见负载电流速查
以下表格基于380V三相系统，， 的典型工况估算：
| 负载类型 | 功率 (kW) | 估算额定电流 (A) | 推荐断路器类型 | 推荐断路器额定电流 (A) |
|---|---|---|---|---|
| 三相异步电动机 | 3.0 | 6.0 | D型 | 10A 或 16A |
| 5.5 | 11.0 | D型 | 16A 或 20A | |
| 7.5 | 15.0 | D型 | 20A 或 25A | |
| 11.0 | 22.0 | D型 | 32A 或 40A | |
| 15.0 | 30.0 | D型 | 40A 或 50A | |
| 22.0 | 44.0 | D型 | 63A | |
| 电阻性负载 (电加热、照明) |
10.0 | 15.2 | C型 | 20A |
| 20.0 | 30.4 | C型 | 40A | |
| 30.0 | 45.6 | C型 | 50A 或 63A | |
| 变频器/软启动 | 15.0 | 30.0 (输入侧) | C型或专用 | 40A |
注：
1. 电动机负载建议选用 D型 脱扣曲线断路器，因其能承受更高的瞬时冲击。
2. 电阻性负载（如电炉）选用 C型 即可，因其无启动冲击。
3. 实际选型需结合厂家样本，向上取最接近的标准规格（如16, 20, 25, 32, 40, 50, 63, 80, 100A等）。
典型应用场景计算案例
案例1：一台15kW三相水泵电机选型
1. 计算工作电流：
或使用经验公式：。
2. 确定断路器额定电流：
考虑启动电流，取系数1.5~2.0：
向上取标准值：50A。
3. 选择类型：
选用 D型曲线 断路器，额定电流50A。
验证：D型断路器瞬时脱扣范围为10-14倍 ，即500A-700A。电机启动电流约 ，远低于500A，不会误跳闸。
案例2：一组30kW电加热管选型
1. 计算工作电流：
阻性负载 ，：
2. 确定断路器额定电流：
无启动冲击，取系数1.1~1.2：
向上取标准值：63A。
3. 选择类型：
选用 C型曲线 断路器，额定电流63A。
选型注意事项与常见误区
1. 区分C型与D型曲线：
C型：适用于照明、电阻炉、小型风机等无大启动冲击的负载。
D型：适用于电动机、压缩机、变压器等具有高启动电流的负载。
误区：用C型断路器带大电机，导致合闸瞬间跳闸。
2. 环境温度的影响：
断路器在40℃环境下额定电流为标称值。若环境温度高于40℃，需进行降容系数修正（每升高1℃，降容0.5%~1%）。
3. 上级与下级保护配合：
断路器选型需考虑选择性保护。上级断路器（总开关）的额定电流和脱扣时间应大于下级（分路），确保故障时只跳闸故障回路，而非全厂停电。
4. 短路分断能力：
必须确认安装点的预期短路电流。若短路电流超过断路器的分断能力（如6kA, 10kA, 36kA），需选用更高等级或加装限流器。
5. 线缆匹配：
断路器是保护线缆的一道防线。断路器额定电流 必须小于或等于电缆允许载流量 的1.45倍（即 ），以确保过载时线缆先于断路器受损前被保护。
380V断路器计算并非简单的“电流除以电压”，而是一个涉及电气参数、负载特性、环境因素和保护协调的系统工程。掌握核心公式 和选型原则 ，结合C/D型曲线的正确应用，是确保配电系统安全、稳定、高效运行。
在实际工程中，建议始终参考最新国家标准（如GB/T 14048系列）及设备制造商的技术手册，进行确认。
