深入解析：电缆电容量计算公式与实用数据表
在电力系统工程、通信网络以及高压电缆测试领域，电缆电容量（Cable Capacitance） 是一个的参数。它不仅影响着电缆的充电电流、介质损耗和电压分布，更是进行局部放电测试、故障定位（如电桥法测距）以及电力系统无功补偿计算数据。
这篇文章将深入探讨电缆电容量的物理意义、核心计算公式，并提供一份实用的数据参考表，帮助工程师和技术人员快速掌握这一关键指标。
为什么电缆电容量如此重要？
电缆可被视为一个圆柱形的电容器。当交流电压施加在电缆导体与屏蔽层（或大地）之间时，绝缘介质中会储存电荷，从而形成电容效应。
电缆电容量主要影响以下几个方面：
1. 充电电流（Charging Current）：电缆越长，电容量越大，产生的充电电流也越大。在长距离高压电缆线路中，充电电流占据额定电流的显著比例，效应系统稳定性。
2. 介质损耗（Dielectric Loss）：电容效应导致介质中产生有功损耗，引起电缆发热，降低传输效率。
3. 故障定位精度：在电缆故障检测中，利用电容比例法进行故障点定位时，电容量的准确性直接决定测距结果的精度。
4. 谐波放大：在某些谐振条件下，电缆电容与系统电感发生串联或并联谐振，导致过电压或过电流。
电缆电容量计算公式详解

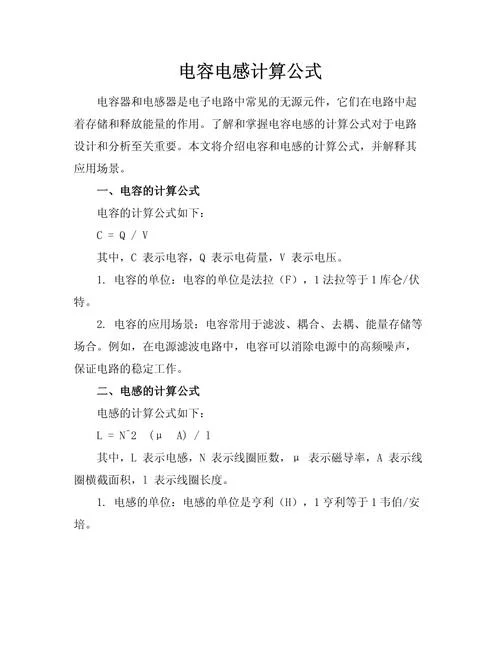

电缆电容量的计算基于圆柱形电容器的理论公式。对于单芯电缆，其单位长度的电容量 可由以下公式得出：
基本理论公式
其中：
：单位长度电容（法拉/米，F/m）
：真空介电常数，约为
：绝缘材料的相对介电常数（无量纲）
：绝缘层外径（或屏蔽层内径，mm）
：导体外径（mm）
注意：实际工程中，由于绞合导体、半导体屏蔽层以及多芯结构的存在，采用经验系数或修正公式。
工程实用简化公式
为了方便计算，工程师常使用以下简化形式（结果单位为 ）：
或者更常见的形式：
其中 为常数，取决于单位换算。对于常见的XLPE（交联聚乙烯）绝缘电缆， 在 2.3 - 2.5 之间。
多芯电缆电容量
对于三芯电缆，电容计算更为复杂，由于存在芯间电容和芯对屏蔽层电容。通过测量得到的是导体对屏蔽层的电容或等效电容。在故障定位中，常运用以下关系：
在实际应用中，厂家提供的电容值是经过测试的平均值，直接引用更为可靠。
常见电缆电容量参考数据表
不同电压等级、绝缘材料和截面的电缆，其电容量差异较大。以下表格列出了几种典型中高压电缆的单位长度电容参考值。
注：以下数据为典型工程参考值，具体数值请以电缆制造商提供的技术参数为准。
| 电缆类型 | 电压等级 (kV) | 绝缘材料 | 导体截面 (mm²) | 绝缘厚度 (mm) | 单位电容参考值 (μF/km) | 备注 |
|---|---|---|---|---|---|---|
| 单芯 | 6/10 | XLPE | 95 | 4.5 | 0.10 - 0.12 | 低压配网常用 |
| 单芯 | 6/10 | XLPE | 300 | 4.5 | 0.11 - 0.13 | 截面增大，电容略增 |
| 单芯 | 26/35 | XLPE | 300 | 10.5 | 0.13 - 0.15 | 中压主干网 |
| 单芯 | 64/110 | XLPE | 630 | 18.5 | 0.14 - 0.16 | 高压输电 |
| 三芯 | 8.7/15 | XLPE | 240 | 8.4 | 0.25 - 0.30 | 三相系统总电容较高 |
| 三芯 | 18/30 | XLPE | 400 | 12.5 | 0.30 - 0.35 | 城市配电网常见 |
| 油纸 | 10 | Paper | 150 | - | 0.15 - 0.18 | 老旧线路，介电常数高 |
| 通信 | - | PE | - | - | 0.05 - 0.06 | 同轴电缆，阻抗匹配关键 |
数据解读：
1. 电压等级效应：随着电压等级升高，绝缘厚度增加，导致 比值增大， 增大，因此单位电容略有增加，但增幅不如截面变更明显。 2. 截面作用：导体截面越大，导体直径 越大，分母 变小，因此电容值会略微增大。 3. 绝缘材料：XLPE（交联聚乙烯）的 ，而油纸绝缘的 ，因此油纸电缆的电容量比同等尺寸的XLPE电缆大。 4. 芯数影响：三芯电缆由于存在芯间耦合，其等效电容比单芯电缆大，且三相电容需综合考虑。如何测量与验证电缆电容量？

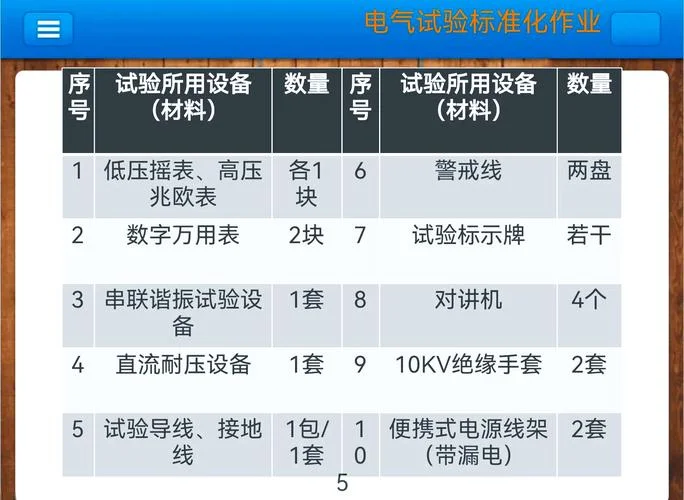

在实际工程中，理论计算需现场测量来验证。常用的测量方法涵盖：
电桥法（Bridge Method）
使用西林电桥或数字电桥，在电缆一端施加低压交流信号，测量导体与屏蔽层之间的电容。这是最精确的方法，适用于实验室或现场高精度测试。电压-电流法（V-I Method）
在电缆一端施加已知频率的交流电压 ，测量充电电流 ，通过公式 计算电容量。此方法简单快捷，适合现场快速估算。脉冲反射法（TDR）
通过发送高压脉冲，观察反射波形，结合电缆长度和波速，间接推算电容。主要用于故障定位。实际应用建议
1. 设计阶段：在进行长距离电缆线路设计时，务必根据电缆型号准确估算电容量，以计算充电电流和选择合适的无功补偿装置。
2. 故障定位：在使用电桥法进行故障测距时，确保运用与故障电缆相同型号、相同长度的参考电缆开展比对，以消除制造公差带来的误差。
3. 选型参考：选择电缆时，除了考虑载流量和热稳定性，还需关注电容量对系统谐波和电压分布的作用，特别是在含有大量非线性负载的工业环境中。
4. 数据核实：不同厂家、不同批次的电缆电容存在微小差异，重要工程应以厂家提供的型式试验报告为准。
电缆电容量虽是一个看似微小的参数，却在电力系统的稳定运行、故障诊断和设备选型中扮演着的角色。掌握其计算公式和参考数据，有助于工程师更科学地进行系统设计和问题排查。
希望这篇文章提供的公式推导和数据表格能为您的工作提供实用帮助。如有特定型号电缆的电容计算需求，建议直接咨询电缆制造商获取最准确的技术参数。
