深度解析:变压器铜损耗计算公式及其工程应用

在电力系统中,变压器作为电能传输与分配设备,其运行效率直接关系到电网的经济性与稳定性。在众多作用变压器效率的因素中,铜损耗(Copper Loss),又称负载损耗或可变损耗,占据了紧要地位。准确计算铜损耗不仅有助于评估变压器的能效等级,更是优化电网运行、降低运营成本。
这篇文章将深入探讨变压器铜损耗的物理本质、核心计算公式、影响因素及实际工程中的应用策略。
什么是变压器铜损耗?
变压器铜损耗是指电流流过变压器一次绕组和二次绕组时,由于绕组导线存在电阻而产生的焦耳热损耗。
特性:铜损耗属于可变损耗,其大小与负载电流的平方成正比。当变压器空载时,铜损耗理论上为零;随着负载增加,铜损耗迅速上升。
符号表示:用 或 显示。
能量转化:电能转化为热能,导致绕组温度升高。所以控制铜损耗也是限制变压器温升、延长使用寿命的重要手段。
铜损耗计算公式
基础物理公式
根据焦耳定律,单相绕组的铜损耗为:
对于三相变压器,总铜损耗为三相绕组损耗之和:
其中:
:三相总铜损耗(单位:瓦特 W 或 千瓦 kW)
:绕组中的线电流(单位:安培 A)
:绕组在特定温度下的交流电阻(单位:欧姆 )
注意:在实际工程中,由于集肤效应和邻近效应的影响,绕组的交流电阻略大于直流电阻。但在初步估算或低压大电流场合,常以直流电阻为基础推进修正。
工程实用公式(基于额定参数)

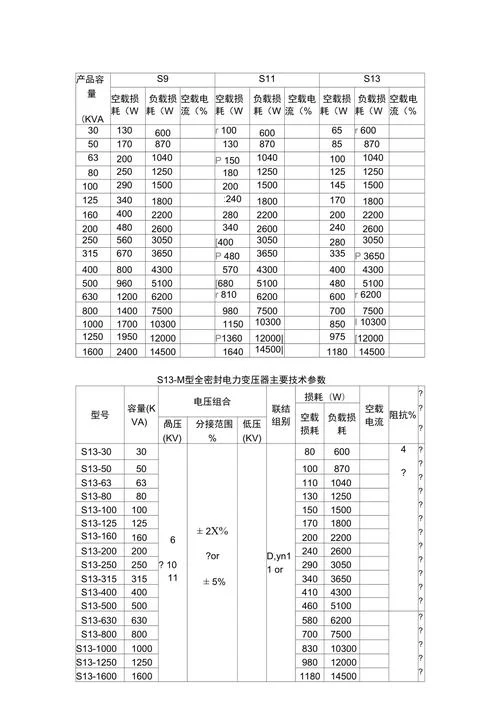

在变压器铭牌数据或测试报告中,我们已知额定负载下的短路损耗(即额定铜损耗)。因此,更常用的计算方式是基于负载率 开展换算:
其中:
:额定负载下的铜损耗(即铭牌上的短路损耗 ,单位:kW)
:负载率,定义为实际负载电流 与额定电流 之比,即
温度修正公式
铜损耗与温度密切相关。由于铜电阻率随温度升高而增大,不同温度下的铜损耗需进行修正:
:温度为 ℃ 时的铜损耗
:参考温度 20℃ 时的铜损耗
:铜导体的温度系数常数(对于铜,约为 234.5,工程上常取 235)

影响铜损耗因素
| 影响因素 | 说明 | 对铜损耗的影响趋势 |
|---|---|---|
| 负载电流 | 流过绕组的电流大小 | 平方正比:电流加倍,损耗变为4倍 |
| 绕组电阻 | 由导线材料、长度、截面积决定 | 正比:电阻越大,损耗越大 |
| 工作温度 | 绕组运行时的平均温度 | 正比:温度越高,电阻越大,损耗增加 |
| 频率 | 电网频率(50Hz/60Hz) | 效应集肤效应,高频下交流电阻增大 |
| 谐波含量 | 非线性负载产生的高次谐波 | 显著增加:谐波电流导致额外的涡流和邻近效应损耗 |
计算实例演示
场景描述:
某三相油浸式变压器,额定容量 ,额定电压 。铭牌标注额定短路损耗(额定铜损耗)。
问题:
当变压器负载率为 75% 时,其实际铜损耗是多少?若此时绕组温度从 20℃ 上升至 75℃,修正后的铜损耗又是多少?
解答步骤:
1. 计算负载率下的铜损耗:
2. 进行温度修正:
假设 20℃ 时的损耗为 6.47 kW(注:严格来说,铭牌损耗已折算至标准参考温度,此处为演示公式应用,假设 6.47kW 为 20℃ 基准值):
结论:
在 75% 负载且绕组温度升至 75℃ 时,该变压器的实际铜损耗约为 7.87 kW。
降低铜损耗的工程措施
为了提高变压器能效,降低运行成本,可从设计和运行两方面入手:
1. 优化绕组设计:
选用高纯度无氧铜杆,降低直流电阻率。
适当增大导线截面积,但需权衡成本与体积。
采用换位导线(Transposed Conductor)以减小集肤效应和邻近效应带来的附加损耗。
2. 改善冷却条件:
确保油循环畅通,有效降低绕组温度,从而间接降低电阻值。
采用强迫油循环风冷(ODAF)或水冷技术。
3. 合理运行调度:
避免长期过载运行。
对于轻载变压器,可考虑并联运行或更换为小容量高效变压器,因为铜损耗随负载率平方变化,轻载时铁损占比大,重载时铜损占比大,需寻找经济负载点。
4. 治理谐波:
在含有大量非线性负载(如变频器、整流器)的系统中,加装谐波滤波器,减少高次谐波电流引起的额外铜损耗。
变压器铜损耗的计算并非简单的数学运算,而是涉及电磁学、热力学和材料科学的综合工程问题。掌握准确的计算公式( 及其衍生形式),并结合负载率、温度和谐波等因素进行修正,是进行变压器能效评估和经济运行。
在实际应用中,建议定期监测变压器的负载电流和绕组温度,结合铭牌数据进行动态损耗计算,以实现电力系统的精细化管理和节能降耗目标。
