深入解析孔隙率：计算公式、推导逻辑与工程应用指南
在材料科学、土木工程、石油地质以及制药工程等领域，孔隙率（Porosity） 是一个的物理参数。它直接决定了材料的密度、强度、渗透性、吸水性以及热传导性能。对于工程师和研究人员而言，准确计算孔隙率不仅是基础实验的要求，更是优化材料性能。
这篇文章将围绕“孔隙率计算公式”这一核心主题，深入探讨其定义、多种计算方法的推导逻辑、适用场景，并通过数据表格展示不同材料孔隙率的典型范围，帮助读者建立系统性的认知。
什么是孔隙率？
孔隙率是指材料中孔隙体积占材料总体积的百分比。它反映了材料内部结构的致密程度。
高孔隙率：意味着材料较轻、保温性能较好，但机械强度较低，渗透性较高（如泡沫塑料、砂岩）。
低孔隙率：意味着材料致密、强度高，但重量较大，渗透性较低（如致密金属、花岗岩）。
核心计算公式详解
根据测量方法和材料状态的不同，孔隙率的计算首要有以下几种常用公式。理解这些公式背后的物理意义比死记硬背更为关键。
基于体积的直接定义法（最基础公式）
这是孔隙率最本质的定义，适用于已知材料总体积和孔隙体积的情况。
：孔隙率（%）
：孔隙体积（Volume of Voids）
：材料总体积（Total Volume）
注意：在实际工程中，直接测量不规则多孔材料的 十分困难，因此通过间接途径（如密度法）计算。
基于密度的计算方法（工程最常用）
这是实验室和工业界最常用的方法，凭借比较表观密度（Bulk Density）和真实密度（True Density/Particle Density）来计算。
：表观密度（Bulk Density），即材料总质量除以总体积（包含孔隙）。
：真实密度（True Density），即材料骨架质量除以骨架体积（不包含开孔和闭孔，仅固体部分）。
推导逻辑：
1. 设材料总质量为 。
2. 总体积 。
3. 固体骨架体积 。
4. 孔隙体积 。
5. 代入定义式 ，化简即可得到上面这些公式。
基于含水率与密度的换算（土壤与建材常用）
在土木工程和土壤力学中，常利用含水率（Water Content）和比重（Specific Gravity）来估算孔隙率。
若材料处于饱和状态（饱和度 ），公式可简化为：
更通用的土力学公式为：
其中 为孔隙比（Void Ratio），。
关键参数说明与测量方法
为了准确应用上述公式，必须明确各参数的获取方式：
| 参数 | 符号 | 定义 | 常用测量方法 |
|---|---|---|---|
| 表观密度 | 单位总体积（含孔隙）的质量 | 几何尺寸测量（规则样品）或排水法（不规则样品） | |
| 真实密度 | 单位固体骨架体积的质量 | 氦气比重瓶法（Helium Pycnometry）、粉体真密度仪 | |
| 孔隙体积 | 材料内部所有空隙的体积 | 汞 intrusion 法（MIP）、气体吸附法（BET） | |
| 总体积 | 材料外轮廓包围的体积 | 游标卡尺、体积排液法 |

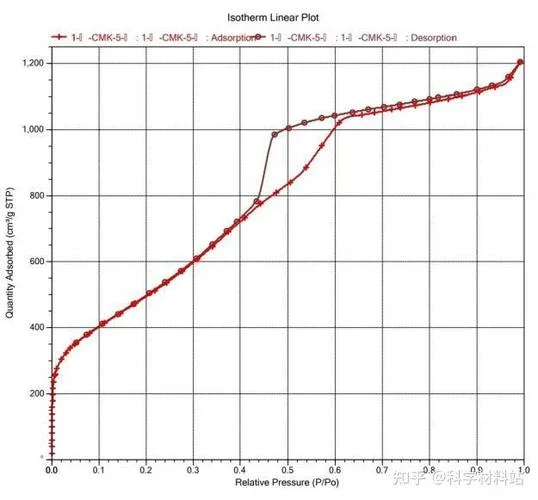

技术提示：对于微孔材料（如活性炭、沸石），推荐使用气体吸附法（BET）测量比表面积和孔径分布，进而辅助计算有效孔隙率。对于宏观多孔材料（如混凝土、岩石），氦气比重瓶法是测定真实密度的金标准。
典型材料孔隙率数据参考表
不同材料因其用途不同，孔隙率差异巨大。下表列出了常见工程材料的典型孔隙率范围，供设计与选材参考：
| 材料类别 | 具体材料 | 典型孔隙率范围 (%) | 主要特性与应用 |
|---|---|---|---|
| 金属材料 | 铸铝、铸钢 | 0.1 - 2.0 | 低孔隙率保证高强度；铸造缺陷需严格控制 |
| 多孔金属（泡沫金属） | 60 - 90 | 高吸能、轻量化、过滤用途 | |
| 建筑材料 | 普通混凝土 | 5 - 15 | 孔隙影响耐久性；抗冻融需控制孔隙结构 |
| 加气混凝土砌块 | 70 - 85 | 轻质、保温、隔音，但强度较低 | |
| 烧结砖 | 25 - 45 | 平衡强度与保温性能 | |
| 地质材料 | 砂岩 | 5 - 30 | 储油储气关键参数，影响渗透率 |
| 花岗岩 | 0.5 - 2.5 | 致密、高强度、低渗透 | |
| 粘土（饱和） | 40 - 70 | 高压缩性、低渗透性 | |
| 高分子材料 | 聚苯乙烯泡沫（EPS） | 95 - 98 | 极轻质、优异保温性能 |
| 橡胶海绵 | 50 - 80 | 弹性、吸音、缓冲 | |
| 生物材料 | 骨小梁（Trabecular Bone） | 50 - 90 | 影响骨强度与营养输送 |
常见误区与注意事项
1. 开孔与闭孔的区别：
开孔孔隙率：孔隙与外界连通，影响渗透性和吸水性。
闭孔孔隙率：孔隙封闭，影响保温性和浮力。
总孔隙率 = 开孔孔隙率 + 闭孔孔隙率。
注意：密度法测得的是总孔隙率。若需区分开/闭孔，需结合吸水法（测开孔）和真空饱和法。
2. 测量误差来源：
样品表面不平整导致总体积 测量不准。
氦气分子极小，进入微孔，导致 偏高，从而使计算的 偏低。对于含微孔材料，需选择合适的气体吸附模型。
3. 单位一致性：
确保 和 使用相同的单位（如 g/cm³ 或 kg/m³），否则结果将完全错误。
孔隙率不仅是材料的一个静态参数，更是连接微观结构与宏观性能的桥梁。掌握正确的孔隙率计算公式，并根据材料特性选择合适的测量方法（如密度法、气体吸附法或图像分析法），是进行材料研发、质量控制和工程设计。
在实际应用中，建议结合多种测试手段交叉验证，以获得最准确的孔隙结构信息。随着纳米技术和3D打印，孔隙率的精确控制将在智能材料、催化载体和生物支架等领域发挥重要的作用。
附录：快速计算示例
问题：一块混凝土试件，质量为 2000g，总体积为 1000 cm³。已知其固体骨架的真实密度为 2.4 g/cm³。求其孔隙率。
解答：
1. 计算表观密度 。
2. 已知真实密度 。
3. 代入公式：。
结论：该混凝土试件的孔隙率为 16.67%。
