液压油缸压力计算公式：原理、应用与工程实战指南
在液压传动系统中，液压油缸（Hydraulic Cylinder）作为将液压能转换为机械能执行元件，其性能直接决定了整个系统的效率与安全性。对于工程师、技术人员以及相关领域的学习者而言，准确掌握液压油缸压力计算公式不仅是进行设备选型，更是故障诊断和系统优化。
这篇文章将深入解析液压油缸压力的计算原理，区分“工作压力”与“系统压力”的概念，提供详细的公式推导，并通过实际案例和数据表格展示其应用场景。
核心概念辨析：工作压力 vs. 系统压力
在深入公式之前，必须明确两个常被混淆的概念：
1. 系统压力（System Pressure）：由液压泵和溢流阀决定，代表系统能够提供的最大推力潜力。
2. 工作压力（Working Pressure）：油缸在实际负载下实际产生的压力。这是由负载决定的，而非由泵直接决定。 公式为 。假如负载很小，即使系统压力设定为 20MPa，油缸内的实际工作压力仅为 1MPa。
核心逻辑：我们所说的“液压油缸压力计算”，指的是根据已知负载计算所需的工作压力，或者根据已知压力计算油缸的输出力。
液压油缸压力计算公式详解
基本计算公式
根据帕斯卡原理，液压系统的基本公式为：
其中：
：工作压力（单位：Pa 或 MPa）
：作用在活塞上的负载力（单位：N 或 kN）
：活塞的有效作用面积（单位：m² 或 cm²）
注意单位换算：
在工程实际中，常用单位为 MPa（兆帕）、kN（千牛）和 cm²（平方厘米）。为了方便计算，运用以下简化公式：
推导过程：
所以
伸出与缩回压力的差异
液压油缸分为无杆腔和有杆腔，两者的有效面积不同，导致相同负载下压力需求不同。
(1) 伸出阶段（无杆腔进油）
有效面积 为活塞面积：(2) 缩回阶段（有杆腔进油）
有效面积 为活塞面积减去活塞杆面积：参数说明：
：活塞直径（Bore Diameter）
：活塞杆直径（Rod Diameter）
：负载力（包括外负载、摩擦力、惯性力等）
影响实际压力因素
理论计算与实际存在偏差，工程师需考虑以下修正系数：
| 作用因素 | 说明 | 修正建议 |
|---|---|---|
| 机械效率 | 密封件摩擦、导向套摩擦会消耗部分能量 | 取机械效率 ，实际所需压力 |
| 背压 | 有杆腔或无杆腔存在回油背压 | 需将背压产生的阻力加入负载 中 |
| 惯性力 | 快速启动或停止时产生的加速度力 | ，需叠加到总负载中 |
| 重力/倾角 | 垂直安装或倾斜安装时 | 垂直安装需加上或减去重力分量 |
实战案例计算
场景描述：
某液压机须要垂直顶升一个质量为 10吨（10,000 kg） 的重物。
油缸参数：活塞直径 ，活塞杆直径 。
假设机械效率 。
忽略摩擦力和惯性力，仅考虑重力。
步骤 1：计算负载力
步骤 2：计算伸出时（无杆腔）所需压力
有效面积 ：
理论压力：
考虑效率后的实际系统设定压力：
步骤 3：计算缩回时（有杆腔）所需压力
有效面积 ：
理论压力：
考虑效率后的实际系统设定压力：
结论：
为了安全顶升该重物，系统溢流阀的设定压力至少应高于 14 MPa。而在快速缩回时，若负载不变，所需压力将急剧上升至 27 MPa 左右。所以在设计双作用油缸系统时，必须校核缩回工况下的压力峰值，防止过载。

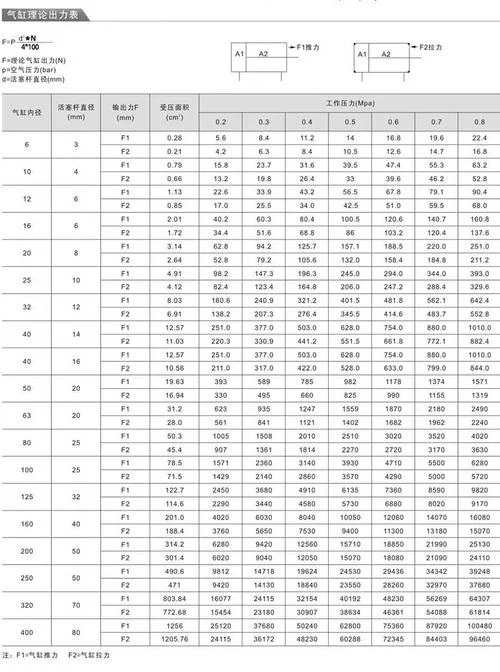

常用油缸规格与压力对照表
下表展示了不同缸径油缸在常见负载下的压力需求，供快速选型参考（假设无杆腔工作，效率100%）：
| 活塞直径 D (mm) | 有效面积 A (cm²) | 负载 10 kN (约1吨) 所需压力 (MPa) | 负载 50 kN (约5吨) 所需压力 (MPa) | 负载 100 kN (约10吨) 所需压力 (MPa) |
|---|---|---|---|---|
| 40 | 12.57 | 7.96 | 39.78 | 79.56 |
| 50 | 19.63 | 5.09 | 25.46 | 50.93 |
| 63 | 31.17 | 3.21 | 16.04 | 32.08 |
| 80 | 50.27 | 1.99 | 9.95 | 19.89 |
| 100 | 78.54 | 1.27 | 6.37 | 12.73 |
| 125 | 122.72 | 0.82 | 4.07 | 8.15 |
| 160 | 201.06 | 0.50 | 2.49 | 4.98 |
注：标准液压系统常用压力范围为 16 MPa 或 21 MPa。从表中可见，对于 100 kN (10吨) 负载，选用 100mm 缸径（约12.7 MPa）是经济且合理的方案；若选用 40mm 小缸径，则需近 80 MPa，这超出了普通液压系统的承受范围，会导致系统爆炸或密封失效。
常见问题与故障诊断
在应用压力计算公式时，工程师常遇到以下问题：
1. 实际压力远高于计算值：
原因：负载超出预期、密封过紧、油缸内泄导致效率降低、管路堵塞。
对策：检查负载源，清理过滤器，测量实际流量和泄漏量。
2. 压力上不去，但油缸不动：
原因：不是压力问题，而是流量不足或机械卡死。压力是“推”出来的，倘若油缸被卡死，压力会迅速升高直到溢流阀开启；如果压力低且不动，是泵损坏或内泄严重。
3. 伸出和缩回压力不对称：
原因：这是正常现象，因为面积不同。但如果差异过大（如超过理论比值），意味着活塞密封损坏或有杆腔存在异常背压。
掌握液压油缸压力计算公式不仅是数学运算，更是理解液压系统能量转换逻辑的钥匙。通过准确计算工作压力，工程师可以：
1. 合理选型：避免“大马拉小车”或“小马拉大车”。
2. 保障安全：确保系统压力在元件额定范围内。
3. 优化能耗：选择匹配的压力等级，减少溢流损失。
在实际工程中，建议始终保留 10%-20% 的安全余量，并定期校准压力传感器，以确保液压系统的长期稳定运行。
