深度解析：HB硬度换算公式及其在工程实践中的应用
在材料科学与工程领域，硬度是衡量材料抵抗局部塑性变形能力的紧要力学性能指标。其中，布氏硬度（Brinell Hardness, HB） 因其压痕大、数据稳定、代表性好，被广泛应用于铸铁、有色金属及退火、正火钢等较软或粗晶粒材料的检测。然而，在实际工程应用、材料采购及国际标准转换中，经常须要将布氏硬度（HB）与其他硬度标尺（如洛氏硬度 HRC、维氏硬度 HV）实施互换。
本文将深入探讨布氏硬度的定义、换算原理、常用换算公式及注意事项，并附上关键数据对照表，为工程师和技术人员提供实用的参考指南。
什么是布氏硬度（HB）？
布氏硬度测试由瑞典工程师 Johan August Brinell 于 1900 年提出。其基本原理是运用一定直径的硬质合金球或钢球作为压头，在规定的试验力作用下压入试样表面，保持规定时间后卸除试验力，测量试样表面的压痕直径，从而计算硬度值。
计算公式
布氏硬度的基本计算公式为：其中：
：试验力（单位：kgf 或 N）
：压头直径（单位：mm）
：压痕平均直径（单位：mm）
为了简化计算，工程中常使用查表法或简化公式。当压痕直径 与球直径 满足一定几何关系时，硬度值可直接由压痕直径查得。
表示方法
布氏硬度的完整显示方法需包含试验条件。：218 HBW 10/3000 表示： 218：硬度值 HBW：使用硬质合金球压头（W 代表 Tungsten，钨） 10：压头直径为 10 mm 3000：试验力为 3000 kgf (29.42 kN)注意：旧标准中使用的 HBS（钢球压头）已逐渐被 HBW（硬质合金球）取代，因为钢球在高压下易变形，影响精度。
硬度换算：为什么须要 HB 换算公式？
不同硬度测试方法基于不同的原理，因此不存在绝对的、物理意义上的通用换算公式。HB、HRC、HV 之间的转换是基于大量实验数据统计得出的经验关系。
换算的局限性
非线性关系：硬度值越高，不同标尺间的差异越大。 材料依赖性：换算公式针对特定材料（如碳钢、合金钢）建立。对于铝合金、铜合金或不锈钢，换算结果存在显著偏差。 精度范围：换算值仅作为近似参考，不能替代实测值。在关键质量控制环节，必须以实际测试为准。常用换算关系概述
HB 与 HRC：适用于中高硬度钢材。HRC 首要用于淬火钢、调质钢等高硬度材料。 HB 与 HV：维氏硬度适用范围广，从极软到极硬均可测试，且压痕几何相似性好，常用于科研和薄层材料。 HB 与 HRB：HRB 用于较软材料（如退火钢、铜合金），与 HB 有较好的对应关系。布氏硬度与其他硬度的经验换算公式
虽然无绝对公式，但工程上常用以下近似线性或分段函数进行估算。以下公式核心适用于碳钢和低合金钢，。
HB 与 HRC 的近似换算
对于硬度范围在 200–600 HB 的钢材，可运用以下经验公式进行估算：更精确的分段经验公式（ASTM E140 标准简化版）：
当 时：
当 时，换算误差增大，建议直接查表。
HB 与 HV 的近似换算
维氏硬度（HV）与布氏硬度（HB）在中等硬度范围内极其接近，尤其在 时：对于更高硬度，HV 值略高于 HB 值：
HB 与 HRB 的近似换算
HRB 用于较软材料，换算公式如下：布氏硬度与其他硬度对照表（部分数据）
下表列出了常见钢材在标准测试条件下的硬度换算参考值。请注意，不同材料（如不锈钢、铝合金）的换算值不同，务必查阅对应材料标准的换算表。

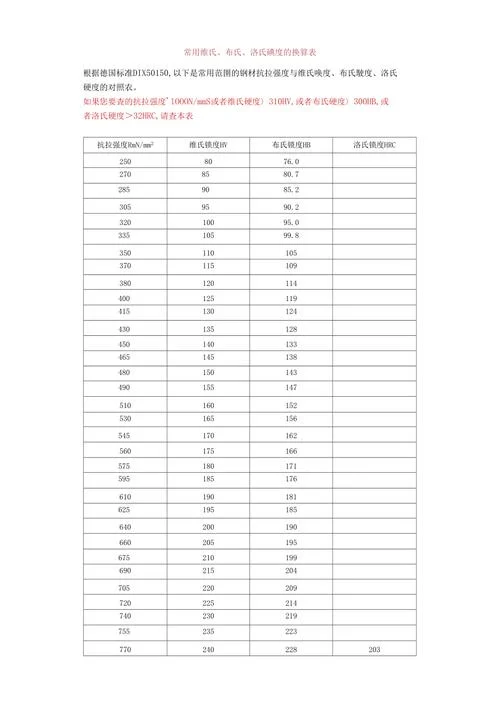

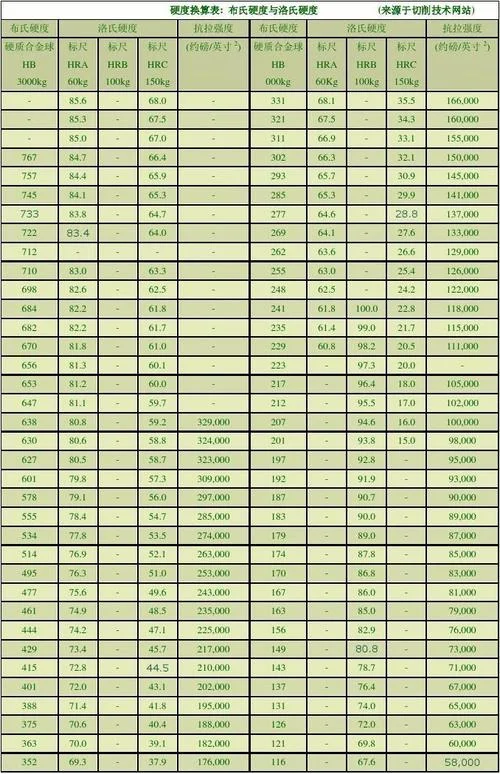

| 布氏硬度 (HBW) | 洛氏硬度 (HRC) | 洛氏硬度 (HRB) | 维氏硬度 (HV) | 典型材料状态 |
|---|---|---|---|---|
| 100 | - | 50 | 105 | 退火纯铁/软钢 |
| 150 | - | 70 | 155 | 退火低碳钢 |
| 200 | - | 85 | 205 | 正火中碳钢 |
| 250 | 23.5 | - | 255 | 调质钢 |
| 300 | 29.5 | - | 310 | 调质钢/低合金钢 |
| 350 | 34.5 | - | 365 | 淬火回火钢 |
| 400 | 39.0 | - | 420 | 高硬度结构钢 |
| 450 | 43.0 | - | 475 | 工具钢预备热处理 |
| 500 | 47.0 | - | 530 | 淬火高碳钢 |
| 600 | 53.0 | - | 630 | 高碳工具钢 |
| 700 | 60.0 | - | 730 | 硬质合金/极高硬度 |
注：
HRC 有效范围为 20–70，超出此范围建议运用 HB 或 HV。
HRB 有效范围为 20–100。
表中数据为近似值，实际应用中请依据 ASTM E140、ISO 18265 或 GB/T 1172 等国家标准中的详细换算表。
作用硬度换算准确性因素
在开展 HB 换算时，必须考虑以下因素，以避免误判：
1. 材料类型：
碳钢和低合金钢的换算关系最成熟。
不锈钢、铝合金、铜合金的换算系数不同。，铝合金的 HB 与 HV 换算系数接近 1，但与 HRC 无直接对应关系（由于 HRC 不适用于软金属）。
2. 测试条件：
布氏硬度测试中，压头直径 、试验力 和保持时间 必须标准化。若测试条件不同，即使同一材料，HB 值也会不同，导致换算失效。
3. 表面状态：
试样表面粗糙度、氧化皮、脱碳层等会影响压痕测量，进而作用 HB 值。换算前需确保原始 HB 数据准确可靠。
4. 硬度梯度：
对于渗碳、氮化等表面硬化层，若硬化层厚度不足，HB 测试会受基体影响，此时换算值无意义，应改用显微硬度（HV0.01–HV0.1）。
结论与建议
布氏硬度（HB）作为经典的硬度测试方法，其数据稳定、重现性好，是材料质量控制的重要依据。不过，HB 与其他硬度标尺之间的换算是基于统计的经验关系，而非物理定律。
给工程师的建议：
1. 优先实测：在关键质量控制环节，应直接测试目标硬度标尺，避免依赖换算。 2. 查阅标准表：使用换算时，务必参考最新的国际标准（如 ISO 18265）或国家标准（如 GB/T 1172），并根据具体材料类型选择对应的换算表。 3. 注明换算来源：在技术文件中标明硬度值是通过换算得到，并注明换算依据，以确保数据的可追溯性和严谨性。 4. 注意适用范围：避免将适用于碳钢的换算公式用于不锈钢、铝合金或钛合金，以免产生重大误差。通过正确理解和使用硬度换算公式，工程师可以更高效地推进材料选型、工艺评估和质量控制，确保产品性能符合设计要求。
