磁电式电流表的工作原理与核心公式解析
磁电式电流表（Moving-coil Ammeter），又称动圈式电流表，是物理学和电工测量领域中最为经典且应用广泛的仪表之一。从中学物理实验室到精密工业检测，其独特的结构赋予了它高灵敏度、高准确度以及读数直观的优点。
这篇文章将深入剖析磁电式电流表的工作原理，详细推导其核心计算公式，并凭借表格数据说明关键参数对测量性能的影响。
工作原理：安培力与游丝力矩的平衡
磁电式电流表机制基于通电导线在磁场中受到安培力这一物理现象，并通过机械平衡将其转化为指针的偏转角度。
结构组成
永久磁铁：产生均匀辐射状磁场。 线圈（动圈）：由细铜丝绕制而成，置于磁场中。 螺旋弹簧（游丝）：既作为电流引入/引出的导体，又提供反抗转动的恢复力矩。 指针与刻度盘：将线圈的旋转运动放大并显示。工作过程
当电流 流过线圈时，线圈的两条有效边在磁场中受到安培力 的作用，形成转动力矩 。线圈随之转动，带动螺旋弹簧变形。螺旋弹簧产生一个与偏转角 成正比的反抗力矩 。当两个力矩达到平衡时，线圈停止转动，指针指向某一刻度。此时的平衡方程为：
核心公式推导
为了理解电流 与指针偏转角 之间的关系，我们需要对力矩开展量化分析。
电磁力矩 ()
设线圈匝数为 ，单匝线圈面积为 （或边长分别为 和 ，则 ），磁感应强度为 ，流过线圈的电流为 。在辐射状磁场中，线圈平面始终与磁感线平行，因此安培力产生的力矩最大且恒定。
每条有效边受到的安培力： （其中 为切割磁感线的有效长度，指线圈宽度或高度，取决于定义，这里统一用面积 推导更通用）。
更通用的推导：力矩 。由于是辐射磁场， 始终为 ，故 。
所以电磁力矩公式为：
弹性力矩 ()
根据胡克定律，螺旋弹簧产生的反抗力矩与偏转角 成正比：其中， 为螺旋弹簧的扭转系数（劲度系数）。
平衡方程与公式
当达到平衡时：由此解得电流 与偏转角 的关系：
或者表示为偏转角 与电流 的关系：
灵敏度公式
定义电流表的电流灵敏度 为单位电流引起的偏转角：结论：磁电式电流表的刻度是均匀的，因为 与 成正比。这是磁电式仪表优于电磁式或电动式仪表的重要特征。
关键参数影响分析
根据公式 ，我们可以分析哪些因素决定了电流表的性能：
| 参数符号 | 物理意义 | 对灵敏度的影响 | 说明 |
|---|---|---|---|
| 线圈匝数 | 正比 | 增加匝数可显著提高灵敏度，但会增加线圈质量和电阻。 | |
| 磁感应强度 | 正比 | 使用强磁体（如钕铁硼）可提高灵敏度。 | |
| 线圈面积 | 正比 | 增大线圈面积可提高灵敏度，但受限于仪表体积。 | |
| 弹簧扭转系数 | 反比 | 使用更软的弹簧可提高灵敏度，但会降低仪表的稳定性（易受震动效应）。 | |
| 线圈内阻 | - | 不效应偏转角度，但影响接入电路后的总电阻，从而引起分流误差。 |

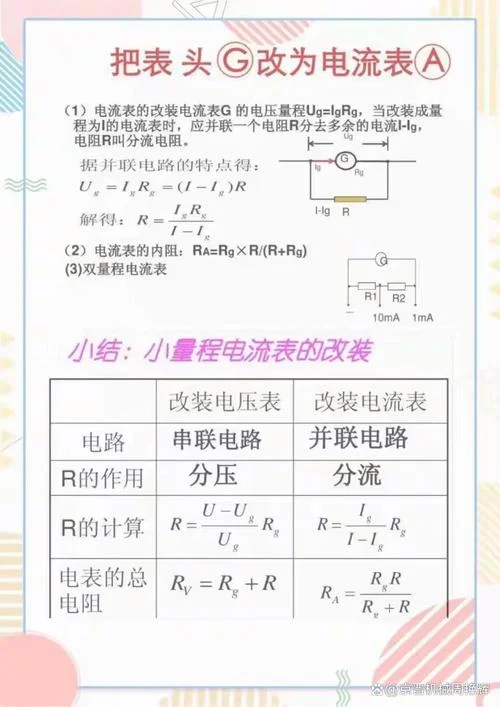

实际应用中的修正：扩大量程
磁电式表头（Galvanometer）本身只能测量很小的电流（为微安级或毫安级）。为了测量较大的电流，必须并联一个分流电阻 。
改装原理
设表头满偏电流为 ，内阻为 ， desired 量程为 （）。 根据并联电路电压相等原理：分流电阻计算公式
若扩大量程为原来的 倍（即 ），则：
数据示例：不同规格电流表的参数对比
以下表格展示了三种典型磁电式电流表参数及其理论灵敏度对比。假设所有表头使用相同的磁铁和弹簧系统（即 和 相同），仅改变线圈参数。
| 型号 | 满偏电流 (mA) | 线圈匝数 (匝) | 线圈面积 () | 磁感应强度 (T) | 弹簧系数 () | 理论灵敏度 () | 特点 |
|---|---|---|---|---|---|---|---|
| A | 0.1 | 500 | 1.0 | 0.5 | 250 | 极高灵敏度，用于微弱电流检测 | |
| B | 1.0 | 200 | 1.5 | 0.5 | 100 | 通用实验室电流表 | |
| C | 10.0 | 50 | 2.0 | 0.5 | 10 | 工业用大电流表，需配合分流器 |
注：灵敏度计算基于简化模型，实际值会因机械摩擦、温度漂移等因素略有差异。
优缺点总结
优点
1. 刻度均匀：，读数直观，易于制作高精度刻度盘。 2. 灵敏度高：可检测微安级电流。 3. 准确度高：受外界磁场影响小（因自身磁场强且结构封闭）。 4. 功耗低：线圈电阻小，工作时发热少。缺点
1. 只能测直流：交流电会导致线圈受力方向快速交替，指针无法稳定偏转（平均力矩为零）。 2. 过载能力差：细导线容易因大电流熔断。 3. 结构复杂：精密轴承和游丝易受震动损坏，成本较高。磁电式电流表的公式 不仅揭示了电磁转换的基本规律，也为仪表的设计与改装提供了理论依据。通过调整匝数、磁场强度或并联分流电阻，工程师能够灵活地定制满足不同测量需求的电流表。理解这一公式，是掌握电工测量技术的必要基石。
