深度解析：电容液位计的工作原理与核心计算公式
在工业自动化领域，液位测量是过程控制中最基础也最关键的环节之一。电容式液位计因其结构简单、适应性强、成本适中且无需机械运动部件，广泛应用于石油化工、食品饮料、水处理及制药等行业。不过，很多的工程师在选型和调试时，对背后的物理原理及核心计算公式感到困惑。
这篇文章将深入探讨电容液位计的工作原理，详细推导其核心计算公式，并凭借数据表格说明关键参数对测量精度的影响，帮助读者全面掌握这一技术。

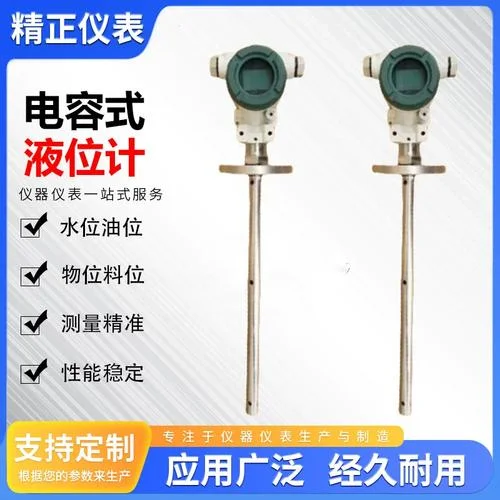

电容液位计的工作原理
电容式液位计的本质是一个圆柱形电容器。其基本结构由两个同轴导体组成：
1. 内电极（探头）：是一根金属棒或同轴电缆。
2. 外电极（容器壁或辅助电极）：容器本身的金属壁，或者在非金属容器中额外安装的同轴套管。
当液位发生变化时，探头周围介质的介电常数（）发生改变，从而导致电容值（）。通过测量电容量，即可推算出液位的高度。
核心物理模型
假设探头长度为 ，半径为 ，容器内径为 。液位高度为 。 当液位为 时，探头下部被液体覆盖，上部被气体（或空气）覆盖。 整个电容能够看作是两个电容器的串联或并联组合（取决于具体结构，简化为并联模型处理变化量）。核心计算公式推导

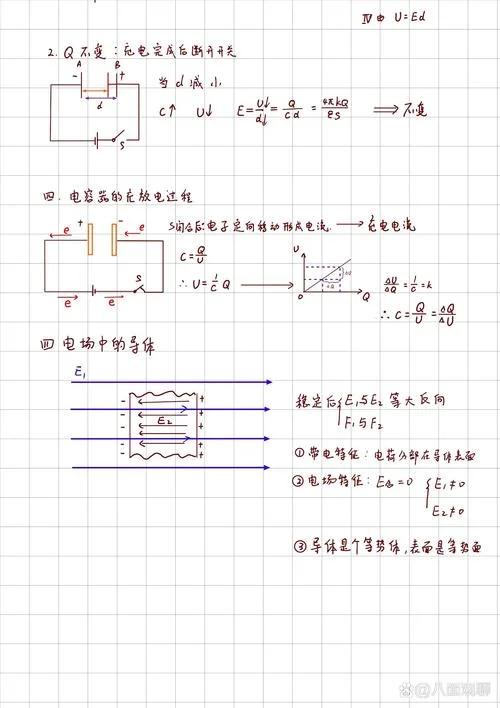

基础电容公式
对于同轴圆柱形电容器，其电容值 的计算公式为：其中：
：介质的介电常数（）， 为真空介电常数（约 ）， 为相对介电常数。
：电极有效长度。
：外电极半径（或容器内半径）。
：内电极半径。
液位与电容的关系式
在实际应用中，我们关注的是电容改变量 与液位高度 之间的线性关系。设：
：液体的相对介电常数。
：气体（或上方介质）的相对介电常数。
：液位高度。
：探头总长度。
当液位从 上升到 时，电容量 为：
由此可得液位高度 的计算公式：
关键结论：液位高度 与电容变化量 呈线性正比关系。电容液位计具有良好的线性输出特性，便于信号处理和校准。
影响测量精度参数分析
根据上面这些公式，我们，影响电容液位计精度的主要因素包括：
1. 介电常数差值 ：差值越大，灵敏度越高。若液体和气体的介电常数接近（如某些烃类混合物），测量将变得极其困难。
2. 几何尺寸 ： 决定了单位长度电容率。设计时需优化探头与容器壁的距离。
3. 温度影响：介电常数 随温度变化，导致零点漂移。
4. 介质特性：导电液体须要运用绝缘涂层探头，否则会导致短路或测量失效。
常见介质介电常数参考表
为了帮助工程师选型，下表列出了几种常见工业介质的相对介电常数（）。这是计算灵敏度的重要依据。
| 介质类型 | 常见物质 | 相对介电常数 () | 备注 |
|---|---|---|---|
| 高介电常数 | 水 (Water) | ~80 | 极易测量，灵敏度高 |
| 甲醇 (Methanol) | ~33 | 常用于生物燃料 | |
| 甘油 (Glycerin) | ~43 | 高粘度介质 | |
| 中等介电常数 | 柴油 (Diesel) | ~2.2 - 2.4 | 需较高精度传感器 |
| 原油 (Crude Oil) | ~2.0 - 2.5 | 受含水率影响大 | |
| 苯 (Benzene) | ~2.3 | 易燃有毒，需注意安全 | |
| 低介电常数 | 液化石油气 (LPG) | ~1.5 - 1.7 | 测量难度大，需专用探头 |
| 液氮 (Liquid Nitrogen) | ~1.4 | 极低温应用 | |
| 空气 (Air) | ~1.0 | 作为参考基准 |
注意：介电常数并非绝对恒定，它会随温度、压力、纯度和频率而改变。在高温或高压工况下，必须进行温度补偿。
实际应用中的注意事项
导电介质的处理
当测量导电液体（如水、酸碱溶液）时，探头必须包裹绝缘层（如PTFE、PFA）。此时，电容器的结构变为： 内电极 绝缘层（介电常数 ，厚度 ） 导电液体（作为外电极）此时电容公式需调整为：
其中 为绝缘层外半径， 为探头半径。液体本身的介电常数不再直接作用测量，而是取决于绝缘层的性能。这提高了测量的稳定性，但降低了灵敏度。
挂料与污染
长期运行后，探头表面附着污垢，形成额外的“虚拟电容”，导致零点漂移。现代智能电容液位计具备自动挂料补偿功能，通过定期自诊断来消除误差。安装位置
应避免安装在进料口、搅拌器附近或存在强烈涡流的地方，以防止介质波动引起电容值高频抖动，影响读数稳定性。总结
电容液位计凭借其线性好、结构简单、适应性强等优点，成为工业液位测量的主流选择之一。其核心公式 揭示了测量本质：液位变化引起介电环境转变，进而转化为电容信号。
在实际应用中，工程师应重点关注：
1. 介电常数的稳定性，必要时进行温度补偿；
2. 探头材质与绝缘设计，以适配导电或非导电介质；
3. 定期维护与自诊断，以消除挂料带来的误差。
经过合理选型和科学计算，电容液位计能够以高精度、高可靠性满足绝大多数工业场景的液位监测需求。
