深入解析 RC 滤波电路：核心计算公式与应用指南
在电子工程、信号处理以及电路设计中，RC（电阻-电容）滤波电路是最基础且应用最广泛的模拟电路之一。无论是电源去噪、信号调理，还是音频处理，RC 滤波器都扮演着的角色。然而，很多的初学者只记住了公式，却忽略了其背后的物理意义和设计逻辑。
本文将围绕 RC 滤波电路计算公式，深入探讨其原理、关键参数推导、设计步骤及实际应用案例，帮助读者建立完整的知识体系。
RC 滤波器的基本类型
RC 滤波器首要分为两种基本类型，其截止频率的计算公式相同，但输出信号的频率响应特性截然不同：
1. 低通滤波器 (Low-Pass Filter, LPF)：允许低频信号经由，衰减高频信号。
应用场景：电源去噪、音频低音提取、ADC 前端抗混叠。
2. 高通滤波器 (High-Pass Filter, HPF)：允许高频信号通过，衰减低频信号。
应用场景：耦合交流信号、去除直流偏置、音频高音提取。
核心计算公式详解
RC 滤波器的性能主要由截止频率（Cut-off Frequency, ）决定。截止频率是指信号幅度衰减到输入信号幅度的 （即 -3dB）时的频率点。

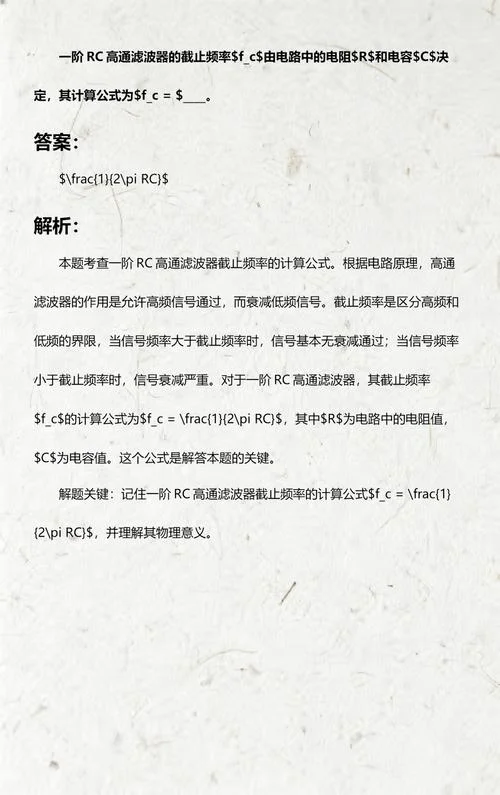

截止频率公式
其中：
：截止频率，单位为赫兹 (Hz)
：电阻值，单位为欧姆 ()
：电容值，单位为法拉 (F)
：圆周率，约等于 3.14159
角频率公式
在频域分析中，常使用角频率 进行计算：
传递函数与相位响应
对于一阶 RC 低通滤波器，其电压传递函数 为：
幅度响应：
相位响应：
注意：在截止频率 处，相位滞后为 。
关键参数设计指南
在实际工程中，选择 R 和 C 的值并非随意，需遵循以下原则：
| 设计考量因素 | 说明与建议 |
|---|---|
| 负载效应 | 若后级电路输入阻抗较低，会并联在电容上，改变等效 R 值。建议前级输出阻抗远小于后级输入阻抗。 |
| 电容漏电流 | 大容量电容（如电解电容）漏电流较大，影响高精度电路。优先选用陶瓷电容（MLCC）或薄膜电容。 |
| 电阻噪声 | 电阻会产生热噪声（Johnson-Nyquist noise）。在高灵敏度信号链路中，应选择低噪声电阻并合理限制阻值。 |
| PCB 寄生参数 | 高频应用中，电容的等效串联电感（ESL）和电阻（ESR）会影响高频衰减性能。需选择高频特性好的封装。 |
| 功耗考量 | 在电源滤波中，电阻需承受电流功耗 ，需选择合适功率等级的电阻。 |
设计实例：计算与验证
案例背景
设计一个用于去除传感器信号中高频噪声的一阶低通滤波器。 目标截止频率： 可用元件库：标准电阻系列（E24）、标准电容系列（E12）步骤 1：选择电容值
电容值优先选定，因为标准电容规格较少。我们选择一个常见的值：步骤 2：计算所需电阻值
根据公式 ，变形得：代入数值：
步骤 3：选择标准电阻值
查找 E24 系列标准电阻，最接近的值为 15 k 或 16 k。 若选 ：若选 ：
结论：选择 16 k 电阻更贴近目标频率，误差小于 0.5%。
验证表格：不同 R 值下的截止频率对比
| 电容 C (nF) | 电阻 R (k) | 计算截止频率 (Hz) | 与目标 (1000 Hz) 偏差 |
|---|---|---|---|
| 10 | 10 | 1591.5 | +59.15% |
| 10 | 15 | 1061.0 | +6.1% |
| 10 | 16 | 994.7 | -0.53% |
| 10 | 20 | 795.8 | -20.4% |
| 22 | 10 | 723.4 | -27.7% |
常见误区与注意事项
1. 忽略负载效应：
上面这些计算假设负载为无穷大（开路）。如果滤波器后接一个 的负载电阻，它将与电容并联吗？不，它将与电阻并联（对于低通滤波器，负载并联在输出端，即电容两端）。此时，等效电阻 会变小，导致截止频率升高。
修正方法：在设计时，将负载电阻 与滤波电阻 进行并联计算等效电阻，或使用缓冲器（如运放电压跟随器）隔离负载。
2. 一阶滤波器的局限性：
一阶 RC 滤波器的衰减斜率为 -20 dB/十倍频程。对于噪声频率接近信号频率的情况，衰减效果有限。
解决方案：若需更陡峭的滚降特性，可采用多级 RC 滤波器（如二阶、四阶），或使用有源滤波器（如 Sallen-Key 拓扑）。
3. 电容类型选择：
陶瓷电容（MLCC）：高频特性好，体积小，适合高频滤波。
电解电容：容量大，但高频阻抗高，漏电流大，不适合高频精细滤波，常用于电源低频去耦。
薄膜电容：稳定性好，损耗低，适用于音频和高精度模拟电路。
总结
RC 滤波电路虽然结构简单，但其设计蕴含着深刻的工程智慧。掌握核心公式 是步，理解电阻和电容在频域中的阻抗转变特性，以及负载、寄生参数对实际性能的影响。
设计建议总结：
1. 明确截止频率需求。
2. 优先选定标准电容值。
3. 计算对应电阻值，并选取最接近的标准电阻。
4. 评估负载效应，必要时加入缓冲级。
5. 根据频率范围和精度要求，选择合适的电容类型。
经由严谨的计算和合理的设计，RC 滤波器能够成为您电子系统中稳定可靠的“信号守门人”。
