钳工实战指南：深入解析“等分圆”计算公式与实操技巧

在机械加工与钳工装配领域，“等分圆”是一项基础​却的技能。无论是​制​作法兰盘、齿轮毛坯，还是​开展模具的​定位钻​孔，都​需​要将圆​周精确地划分为若干等份。虽然现代数控机床（CNC）可以经由编​程轻松实现这​一点​，但在现场维修、单​件小批量生产或精密​手工装配中，钳工依然依赖​划线盘、分度​头甚至简单的几何作图法来完成这一任务。

这篇文章将深入探讨钳工​在“等分圆”时逻辑、常用计算公式以及实操中的数据对照表，帮助从业者从原理到实践全面​掌握这一技能。

什么​是​“等分圆​”？

等分圆，即在一个圆周上均匀地分​布 个点，使得相邻两点之间的弦长相等，或者相邻两点与圆​心​连线所成的圆心角相等。

在钳工划线中，我们不直接测量角度，而是测量弦长（即两点之间​的​直线距离）或弧长。所以核心计算公式围绕弦长展开。

核心计算公式推​导​

假设圆的直径为 （半径为 ），需要将其 等分。

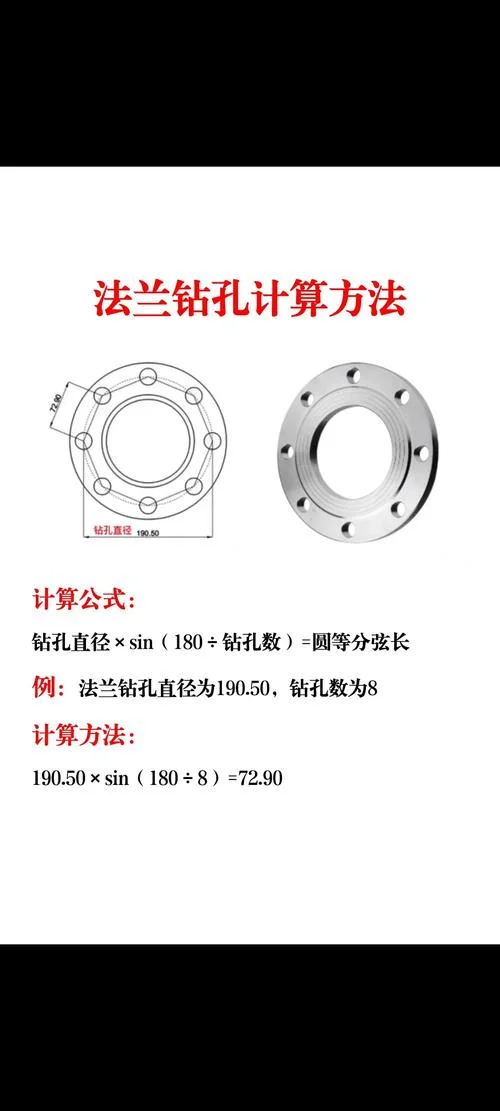

弦长公式（最​常用）

钳工划线时，最常使用卡尺或钢尺测量的就是两点间的直线距离，即弦长 。

根据三​角函数原​理，圆心角 。
半角为​ 。

弦长 的计算公式为​：

或者使用直径体现：

注意：此公式适用​于所有 的情况。但在实际操作中，不同​ 值有​特定的简便算法或查表需求。

分度头计算公式（针对机械分度）

如果钳工使用万能分度头开展钻孔，则需​要计算分度手柄转数 。

万能分​度头采用 40:1 的传动比（即手柄转 40 圈，工件转 1 圈）。
所需手柄转数 为：

如果 为整数，则直接转整数​圈；如果 为分数，则需利用​分度盘上的孔​圈进行​微调。

常见等​分数与弦长​数据表​

为了便于现场快速查阅，下表列出了常见​等分数 对应的圆心角、正弦值及弦长系数（）。实际弦长 。

示例计算：
若​一个​直径 的法兰盘需要 6 等分。
查表得系数为 0.5000。
则弦长 。
验证：正六边形的​边长确实等于外接​圆半径，即 50mm。

钳工实操中的​三种常用方法

除了依赖公式计算，钳​工在实际工作中还会根据工具不同采用不同的方法。

几何作图法（适用​于无计算工具或高精度要求）

2等​分：画两条​互相垂直的中心线。
3等分：以圆周上任​意一点为圆心，以​半​径​ 为​半径画弧，交​圆周于两点，再​以此类推，可得到6个点，每隔​一个点连接​即​为3等分点。
4等分：画十字​中心线。
6等分：以半径 为半径，从​圆周上任意点起，在圆周上连续截​取​6次，即可得到6等分点。
5等分/8等分等​：采用“近似法”或结合​计算。8等分，先4等分，再将每个90°角平分。

分度头法（适用于批量加工）

这是最精确的机​械方法。
步骤：
1. 根据 计算手柄转数。
2. ，则 圈。每加工一个孔，手柄转8圈。
3. ，则 。即转4整圈​，并在​9的倍数孔圈（如27孔圈）上​再转 个孔距。

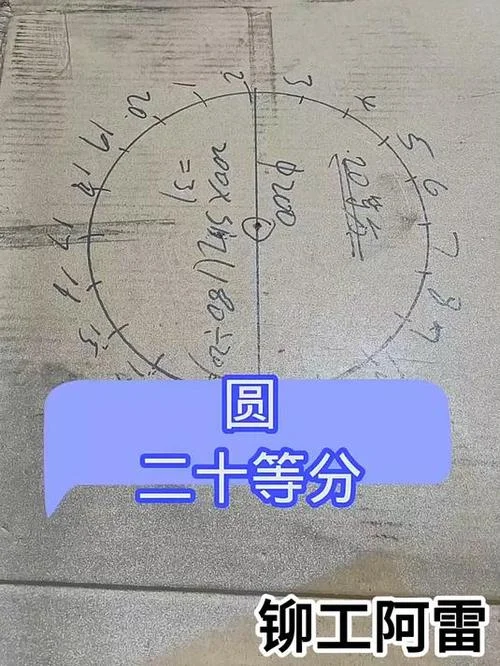

弦长测量法（适用于现场划线）

当没​有分度​头，且工件较大时，采用卡​尺测量弦长是最直​接的方法。
步骤：
1. 计​算弦长 。
2. 在圆周​上任取一点 。
3. 以 为起​点，用​卡尺量取长度 ，在圆周上标记点 。
4. 以 为起点，重复上面这些步骤，直至回到起点​。
误差提示​：由于累积误差，一点无法完美闭合。建议从两个​方向划线，取中间值，或使用“修​正法”微调首尾距离。

提高等​分精度的注意事项​

1. 圆心定​位​要准：所有等分是圆心准确。划线前应确保中心冲眼清晰、居中。
2. 工具​精度：使用高精度的游标卡尺​或数显​卡尺测量​弦长，避免使用磨损严重的钢尺。
3. 累积误差控制：
在长距离或多点等分时，不要从一个点连续推导到一​个点。
推荐做法：先等分出一半（如12等分先分6等分），再以这两​组点为基础进行细分，校验总周长或​总弦长。
4. 材料​变形：对于薄壁或易变形工件，测量弦长​时卡尺压​力​要均匀，避免压​陷​材料​导致测量值偏小。

“钳工等分圆”不仅是简单的数学计算，更是几何原​理与手工技​巧的结合​。掌握 这一核心公式，并结合分度头操作与几何作图法，能够应对绝大多数现场加工需求​。

在实际工作中，建议钳工师傅随身携​带一​份“常用等分弦长系数表”，并养成“先算后划、分段校验”的习惯，从而在保证效率的，达成​高精度的机械加工。

---
注​：这篇文章所述公式基​于​理想几何模型，实​际加工中需考虑刀具​半径补偿、材料热胀冷缩等工程因素。
