深入解析 PT100 温度传感器：核心公式、应用与精度优化
在工业自动化、医疗设备以及精密制造领域，温度测量是质量控制环节。其中，PT100 温度传感器凭借其高精度、良好的稳定性和线性度，成为了工业测温的首选方案之一。不过，要真正发挥 PT100 的性能，理解其背后的数学模型——即 PT100 公式——。
这篇文章将深入探讨 PT100 的工作原理，详细解析其转换公式，并通过数据表格展示典型温度下的电阻值，帮助工程师和技术人员更准确地应用这一经典传感器。
什么是 PT100？
PT100 是一种基于铂（Platinum, Pt）电阻随温度改变而变化的原理工作的热电阻传感器。- PT：代表铂（Platinum）。
- 100：代表在 0°C 时，传感器的标称电阻值为 100 欧姆（Ω）。
与热电偶不同，PT100 属于无源器件，需要外部供电才能工作。它的优势在于在中低温区间（-200°C 至 +850°C）具有很高的线性度和重复性，特别适合对精度要求较高的场合。
PT100 公式：从电阻到温度
PT100 的电阻-温度关系并非完全线性，因此在不同温度区间需要使用不同的数学模型开展计算。根据国际标准 IEC 60751，PT100 的电阻与温度的关系分为两个区间：
1 低温区间：-200°C ≤ t ≤ 0°C
在此区间，电阻与温度的关系遵循二次方程：
2 高温区间：0°C < t ≤ 850°C
在此区间，公式简化为二次方程：
参数说明：
- ：温度为 时的电阻值（Ω）
- ：0°C 时的标称电阻值（为 100 Ω）
- ：温度（°C）
- ：常数，约为
- ：常数，约为
- ：常数，约为 （仅适用于低温区间）
注意：在实际工程应用中，为了简化计算，很多的微控制器或 PLC 模块会在 0°C 以上使用简化的线性近似公式或查找表（LUT），但在高精度需求下，必须使用上面这些 IEC 60751 标准公式。

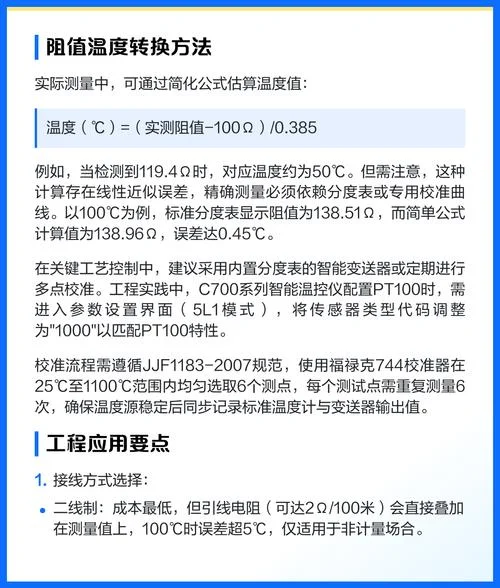

逆向计算：从电阻值推算温度
在实际应用中，我们测量的是电阻值 ，必须反推出温度 。
1 当 时
通过求解二次方程，温度 的计算公式为：
2 当 时
由于涉及三次方程，解析解较为复杂，采用迭代法或数值逼近法求解，或使用以下近似公式（精度略低）：
建议：对于负温区间的精确计算，推荐使用查表法或多项式拟合算法，以避免解析解。
典型数据对照表

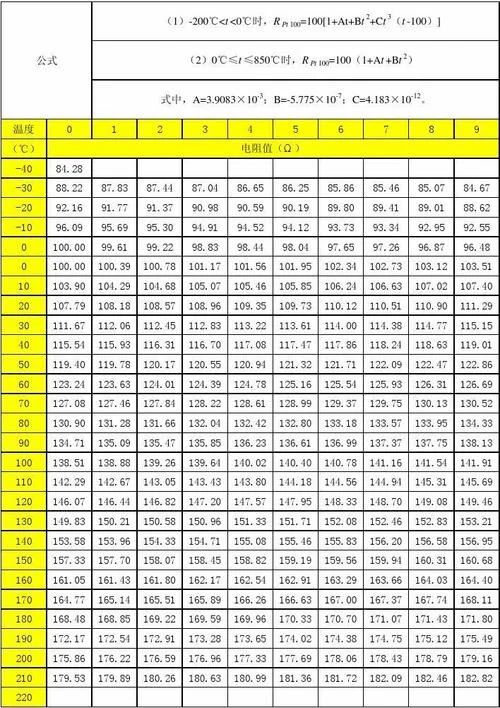

为了直观理解 PT100 的特性，下表列出了几个关键温度点下的标准电阻值（基于 IEC 60751 标准，）：
| 温度 (°C) | 电阻值 (Ω) | 备注 |
|---|---|---|
| -200 | 18.49 | 极低温度应用 |
| -100 | 57.12 | 冷冻/低温环境 |
| 0 | 100.00 | 冰点，标称参考值 |
| 25 | 109.73 | 室温近似值 |
| 100 | 138.51 | 沸点 |
| 200 | 175.86 | 常见工业加热温度 |
| 300 | 212.05 | 高温工艺 |
| 500 | 288.51 | 冶金/热处理 |
| 850 | 399.82 | 传感器上限附近 |
数据说明：电阻值随温度升高而增加，且非线性程度随温度升高而增大。，从 0°C 到 100°C，电阻增加了约 38.51 Ω；而从 700°C 到 800°C，电阻增加幅度更大，体现了非线性特征。
影响 PT100 精度因素
尽管 PT100 精度高，但在实际利用中仍需注意以下几点：
1 引线电阻误差
PT100 通过长导线连接到测量仪表。导线本身具有电阻，会引入测量误差。- 2 线制：误差最大，适用于短距离、低精度场合。
- 3 线制：工业最常用配置，可有效补偿引线电阻。
- 4 线制：精度最高，完全消除引线电阻影响，适用于实验室级测量。
2 自热效应
测量电流流过 PT100 会产生热量（），导致传感器自身温度升高。所以应使用尽小的激励电流（建议 ≤ 1 mA）。3 安装方式
传感器的插入深度、接触热阻以及保护套管材质都会作用响应速度和测量准确性。确保良好热接触是获得真实温度。实际应用建议
1. 选择正确的接线方法：对于精度要求高于 0.5°C 的场合，推荐使用 3 线制或 4 线制连接。
2. 运用高精度 ADC：由于 PT100 在 0°C 附近变化率较小（约 0.385 Ω/°C），高分辨率的模数转换器（ADC）是必要的。
3. 软件补偿：在嵌入式系统中，建议实现 IEC 60751 标准公式或查找表算法，而不是使用简单的线性近似。
4. 定期校准：尽管铂电阻稳定性好，但在极端环境或长期使用后，建议定期校准以消除漂移。
PT100 温度传感器以其可靠性和精度在工业测温领域占据重要地位。理解并正确应用 PT100 公式，不仅有助于提高测量精度，还能帮助工程师诊断系统误差。经过合理选择接线方式、控制自热效应并采用精确的计算算法，PT100 能够在各种严苛环境下提供稳定、准确的温度数据，为工业生产的安全与效率保驾护航。
参考文献：
1. IEC 60751:2008, "Industrial platinum resistance thermometers and platinum temperature sensing elements"
2. Omega Engineering, "PT100 Platinum RTD Technical Reference Guide"
