紫铜排载流量深度解析：核心计算公式与工程应用指南
在电气工程设计、配电柜制造以及工业母线槽系统中，紫铜排（T2紫铜）因其优异的导电性、耐腐蚀性和机械强度，成为首选的导电材料。不过，如何准确计算紫铜排在不同工况下的最大允许电流，直接关系到系统的安全性与经济性。
这篇文章将深入探讨紫铜排电流计算原理，提供实用的计算公式，并通过数据表格辅助工程师进行快速选型。
为什么紫铜排的载流量不能仅看截面积？
很多的初学者存在一个误区，认为“截面积越大，载流量线性增加”。，紫铜排的载流量受多种因素影响，并非简单的线性关系：
1. 集肤效应（Skin Effect）：交流电经过导体时，电流倾向于集中在导体表面。所以对于大电流应用，采用多片扁排或槽型排，而非实心圆棒。
2. 散热条件：载流量的本质是热平衡。电流产生的焦耳热必须凭借表面积散发到环境中。排的形状（单片、两片、三片）、布置方式（水平、垂直、紧密排列）直接影响散热效率。
3. 环境温度与绝缘等级：标准计算基于环境温度40℃。若环境温度升高，载流量需打折。
紫铜排电流计算公式
虽然精确计算需要参考IEC 60890或GB/T 5585等国际标准推进热平衡方程求解，但在工程实践中，我们常采用以下经验公式或查表修正法开展快速估算。

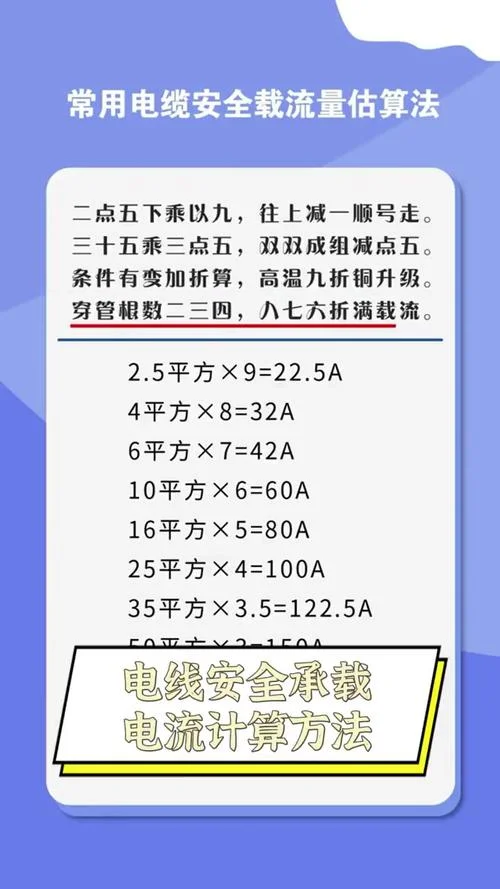

基础经验公式（适用于常规工况）
对于单片矩形紫铜排，在环境温度25℃、允许温升60K（即最高工作温度85℃）的条件下，有一个广泛使用的简化估算公式：
：载流量 (A)
：铜排截面积 (mm²)
：系数，取 12~15（取决于散热条件，自然冷却取小值，强制风冷取大值）
：指数，在 0.5~0.6 之间（并非1，由于散热面积与体积不成线性关系）
注意：此公式仅为粗略估算，误差在±10%左右，建议用于初步选型。
工程常用查表法 + 修正系数（推荐）

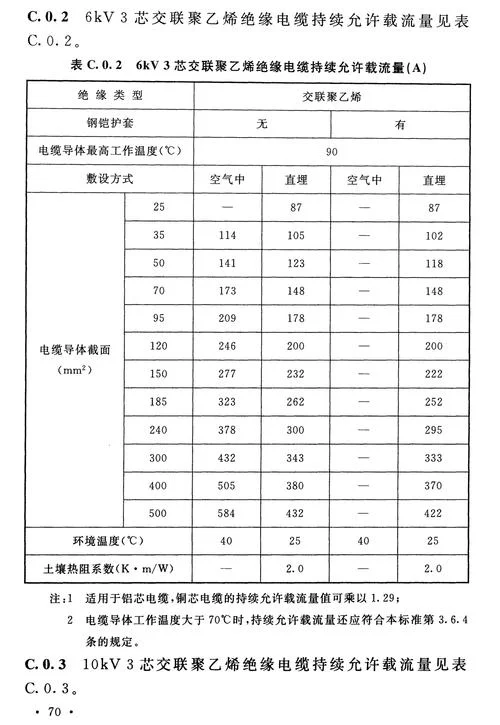

更严谨的方法是查阅国家标准或厂家手册中的基准载流量表，然后乘以修正系数。
：标准条件下（25℃，单片，水平放置）的载流量。
：温度修正系数。若环境温度不是25℃，需修正。
：并列修正系数。多片排并列放置时，因相互热影响，载流量会降低。
：布置方式修正系数。垂直放置散热优于水平放置，垂直放置载流量可提高5%~10%。
常用温度修正系数 () 参考表
| 环境温度 (℃) | 修正系数 () | 说明 |
|---|---|---|
| 25 | 1.00 | 标准基准 |
| 30 | 0.93 | - |
| 35 | 0.86 | - |
| 40 | 0.79 | 工业常见上限 |
| 45 | 0.71 | 需加强散热 |
多片排并列修正系数 () 参考
| 并列片数 | 水平布置修正系数 | 垂直布置修正系数 |
|---|---|---|
| 1 | 1.00 | 1.00 |
| 2 | 0.85 - 0.90 | 0.90 - 0.95 |
| 3 | 0.75 - 0.80 | 0.85 - 0.90 |
紫铜排标准载流量参考数据表
以下数据基于T2紫铜排，环境温度25℃，允许温升60K，水平放置的自然冷却载流量参考值（单位：A）。
注：数据来源于通用电气设计手册，实际工程中请以具体厂家测试数据为准。
| 铜排规格 (宽×厚 mm) | 截面积 (mm²) | 近似载流量 (A) | 备注 |
|---|---|---|---|
| 20 × 3 | 60 | ~180 | 小电流控制回路 |
| 25 × 3 | 75 | ~220 | - |
| 30 × 4 | 120 | ~300 | 常见配电分支 |
| 40 × 4 | 160 | ~380 | - |
| 50 × 5 | 250 | ~500 | 常用主母线规格 |
| 60 × 6 | 360 | ~650 | - |
| 80 × 6 | 480 | ~800 | - |
| 100 × 8 | 800 | ~1050 | 中等容量配电 |
| 120 × 10 | 1200 | ~1300 | 大容量配电 |
| 120 × 12 | 1440 | ~1500 | - |
| 150 × 10 | 1500 | ~1600 | 双片组合前单片 |
| 2 × (120 × 6) | 1440 | ~1800 | 双片并列，注意散热间距 |
| 2 × (120 × 10) | 2400 | ~2500 | 大电流主干线 |
关键洞察：
从表中可见，当利用双片排时，虽然截面积翻倍（如从1200到2400 mm²），但载流量并未完全翻倍（1300A -> 1800A~2500A，取决于间距和布置）。这是由于多片排之间的热屏蔽效应显著。
建议：对于1000A以上的电流，建议使用双片或三片排，并保证片间有适当间距（≥10mm）以利于空气对流。
工程选型实战案例
场景：某配电房需为1000kW的三相异步电动机供电，电压380V，功率因数0.85，环境温度35℃，铜排垂直放置。
步骤1：计算工作电流
步骤2：初步选型
查表可知，单片120×10铜排载流量约1300A，不足。
双片120×10铜排（总截面积2400mm²），基准载流量约2500A（水平放置）。
步骤3：应用修正系数
温度修正：环境温度35℃，查表得 。
布置修正：垂直放置，载流量提升约10%，即乘以 。
并列修正：双片并列，假设间距合适，修正系数取 。
步骤4：计算实际可用载流量
结论：2143A > 1793A，因此选用 2×(120×10) mm² 紫铜排 是安全且合理的。若空间受限，也可考虑升级为 2×(120×12) 或 2×(150×10)。
影响载流量因素总结
1. 材质纯度：T2紫铜（纯度≥99.90%）导电性最好。若使用T1或含杂质较多的铜，电阻率增加，载流量下降。
2. 表面处理：镀锡或镀银得以防止氧化，保持接触电阻稳定，间接提高长期运行的可靠性，但对本体载流量影响较小。
3. 连接方式：螺栓连接的接触电阻是发热的主要来源之一。务必使用扭矩扳手紧固，确保接触面平整、清洁。
4. 谐波影响：若负载含有大量谐波（如变频器供电），集肤效应和邻近效应加剧，实际载流量需进一步降低10%~20%。
紫铜排的电流计算并非简单的数学题，而是一个涉及热力学、电磁学和材料学的系统工程。在实际应用中，“查表+修正” 是最可靠且高效的方法。工程师应始终遵循“宁大勿小”的安全原则，特别是在高温、高谐波或多片并列的复杂工况下，务必预留足够的散热余量。
免责声明：这篇文章提供的公式和数据，具体工程设计请严格遵守当地电气规范（如GB 50054《低压配电设计规范》）及项目具体要求，并由专业电气工程师审核。
