深入解析：电源并联运行中的电压计算与稳定性控制
在现代电力电子系统、数据中心供电以及可再生能源并网应用中，电源并联（Parallel Power Supply）技术已成为提升系统可靠性、冗余性和功率密度手段。不过，很多的工程师和初学者存在一个误区：认为只要将多个电源的输出端直接连接在一起，输出电压就会自动平均或保持不变。
，电源并联并非简单的物理连接，其核心难点在于均流（Current Sharing）与电压平衡。这篇文章将深入探讨“电源并联电压计算公式”背后的物理原理，分析实际场景中的电压偏差来源，并提供严谨的计算模型与数据说明。

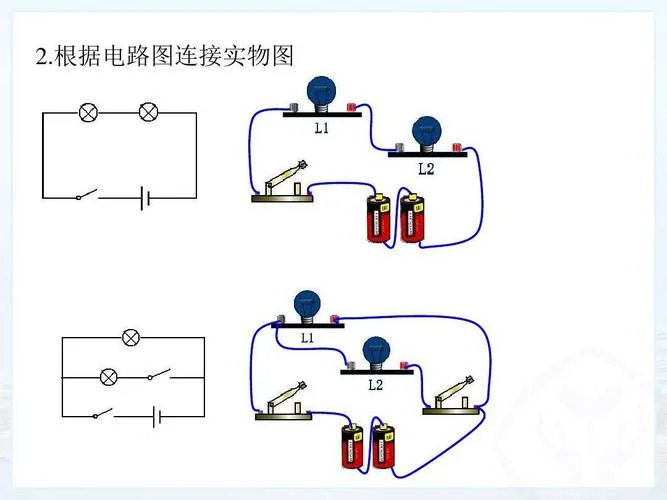

核心概念澄清：并联电源的电压特性
在理想情况下，若两个完全相同的电压源并联，输出电压应等于单个电源的设定电压。但在实际工程中，由于器件公差、线路阻抗及控制环路的差异，并联电源的输出电压并不完全相等。
所以我们讨论的“电压计算公式”，指的是并联后等效输出电压的计算，或者更准确地说，是节点电压平衡方程。
理想模型
假设两个电压源 和 并联，且内阻为零，则：注：此模型在现实中不存在，仅用于理论基准。
实际模型（考虑内阻与线路阻抗）

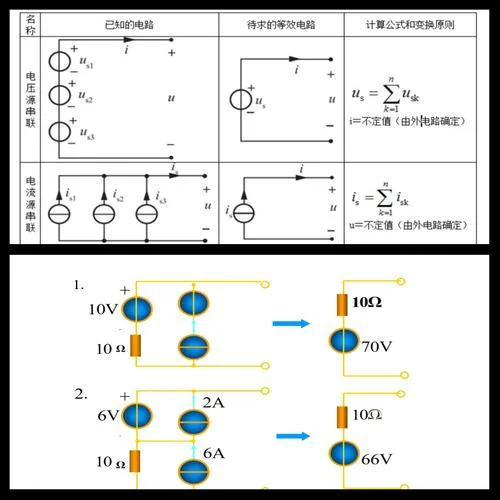

实际电源具有输出阻抗（涵盖电源内部等效内阻 和外部连线电阻 ）。当两个电源并联向负载 供电时，并联点的电压 由各支路的电动势和阻抗分压决定。根据弥尔曼定理（Millman's Theorem），并联节点的电压 计算公式为：
其中：- ：第 个电源的空载输出电压（设定电压）
- ：第 个电源的总输出阻抗（）
- ：并联电源的数量
对于直流系统，忽略电抗 ，公式简化为电阻形式：
关键洞察：并联后的总线电压 并不是简单的算术平均值，而是以导纳（）为权重的加权平均值。阻抗越小（导纳越大）的电源，对总线电压的影响权重越大。
电压偏差的来源分析
在实际应用中，导致并联电源电压不一致的核心因素包括：
| 效应因素 | 描述 | 典型误差范围 |
|---|---|---|
| 基准电压漂移 | 不同电源模块的参考电压源存在制造公差 | ±0.5% ~ ±2% |
| 输出阻抗差异 | 功率器件（MOSFET/IGBT）导通电阻 差异 | ±5% ~ ±10% |
| 线路压降 | 连接母排的电阻不对称，导致远端电源压降更大 | 取决于布线长度 |
| 控制环路延迟 | 反馈采样点位置不同或响应速度不一致 | 动态过程中显著 |
案例计算：双电源并联电压分析
为了更直观地理解上面这些公式，我们通过一个具体案例进行计算。
场景设定
- 电源 A：设定电压 ，输出总阻抗
- 电源 B：设定电压 ，输出总阻抗
- 负载：（连接在并联总线后）
步骤 1：计算空载并联总线电压
当未接负载时，两个电源通过彼此形成回路。根据公式： 结果分析：- 总线电压为 12.025 V，介于两个电源设定值之间。
- 由于阻抗相等，权重相同，电压为算术平均值。
- 电源 A 输出电流：（反向充电！）
- 电源 B 输出电流：
警告：若电源不具备防倒流二极管或主动均流控制，电压较高的电源会向电压较低的电源反向灌入电流，导致电源损坏。
步骤 2：接入负载后的电压跌落
当接入 负载时，等效电路变为：两个电压源并联后，再与负载串联。计算并联电源的等效内阻 ：
等效电动势 仍为 （基于开路电压）。
负载两端电压 ：
数据对比表
| 参数 | 理想情况 | 实际计算情况 | 差异说明 |
|---|---|---|---|
| 总线电压 (空载) | 12.00 V 或 12.05 V | 12.025 V | 自动平均化，但存在环流风险 |
| 总线电压 (带载 1A) | 12.00 V (假设理想) | 11.73 V | 内阻导致压降 |
| 电源 A 电流 | 0.5 A | -0.5 A (环流) | 严重问题：需均流控制 |
| 电源 B 电流 | 0.5 A | +0.5 A (环流) | 严重问题：需均流控制 |
注：以上计算未考虑负载电流对环流的叠加效应，实际带载时环流会减小，但电压偏差依然存在。
如何优化并联电压稳定性？
单纯依靠“计算公式”无法解决并联问题，必须通过硬件设计和控制策略来消除电压偏差带来的负面影响。
下垂控制（Droop Control）
这是最常用的被动均流方法。经由人为增加电源的输出阻抗，使输出电压随电流增加而略微下降。- 公式：
- 作用：倘若电源 A 电压略高，它会输出更多电流，导致其端电压下降更快，从而自动平衡各电源的电压和电流。
主动均流总线（Active Current Sharing Bus）
- 利用专用的均流芯片或数字控制器（DSP/MCU）。
- 每个电源监测自身输出电流，并通过总线通信调整自身的电压设定值。
- 目标：确保 。
理想二极管控制器（Ideal Diode Controller）
- 在电源输出端串联 MOSFET 而非肖特基二极管。
- 通过低 的 MOSFET 实现零压降导通，并防止反向电流。
结论
“电源并联电压计算公式”不仅是数学推导，更是理解并联系统动态行为。在实际工程中：
1. 电压不完全相等：并联总线电压是各电源电动势的加权平均，权重由输出阻抗决定。
2. 环流风险：即使微小的电压差（如 50mV）在低阻抗路径下也会产生显著环流。
3. 解决方案：必须结合下垂控制或主动均流算法，并优化布线对称性，才能实现稳定、高效的电源并联运行。
工程师在设计并联电源系统时，不应仅关注静态电压计算，更应重视动态均流性能和故障隔离机制，以确保系统的高可靠性。
参考文献与延伸阅读：- IEEE Transactions on Power Electronics, "Current Sharing Techniques for Parallel Connected DC-DC Converters"
- Texas Instruments, "Understanding Parallel Operation of Power Supplies"
