深入解析疲劳曲线公式中的指数 ：材料寿命预测钥匙
在机械工程、航空航天、土木工程以及材料科学领域，预测结构件在循环载荷下的使用寿命是一项的任务。而这一预测，依赖于S-N曲线（应力-寿命曲线）及其背后的数学模型。在众多参数中，疲劳曲线公式中的指数 （被称为疲劳强度指数或Basquin指数）扮演着决定性的角色。
这篇文章将深入探讨 值的物理意义、计算方法、影响因素及其在工程实践中的应用，帮助读者全面理解这一关键参数。
理论基础：Basquin 方程与 值的定义
疲劳寿命预测最经典的模型是 Basquin 方程，它描述了应力幅值 与失效循环次数 之间的幂律关系：
或者更常见的工程简化形式（对数坐标下的线性形式）：
其中：- 为应力幅值或最大应力；
- 为失效循环次数；
- 为材料常数；
- 为疲劳曲线斜率指数（Fatigue Strength Exponent）。
值的物理意义
在双对数坐标系（ vs. ）中，S-N曲线表现为一条直线。这条直线的斜率与 值密切相关。- 值越大：S-N曲线越陡峭，意味着材料对应力变化极其敏感。应力的微小增加会导致寿命急剧下降。
- 值越小：S-N曲线越平缓，表明材料在较高应力水平下仍能保持相对稳定的寿命，对应力波动不敏感。
注意：在不同文献中， 的定义略有差异。在 Basquin 方程中，斜率记为 （负值），此时 或直接使用斜率绝对值。在工程估算中，常直接使用 作为幂律指数。
值的典型范围与材料对比
不同材料因其微观结构和断裂机制的不同，其 值存在显著差异。下面呢是常见工程材料的典型 值范围参考：
| 材料类型 | 典型 值范围 | 特性说明 |
|---|---|---|
| 铝合金 | 3.0 - 6.0 | 对应力集中敏感，高周疲劳寿命随应力降低迅速延长。 |
| 钛合金 | 4.0 - 8.0 | 高强度且良好的疲劳性能， 值较高。 |
| 高强度钢 | 5.0 - 10.0 | 随着强度提高， 值增大，表明其寿命对应力更敏感。 |
| 铸铁 | 2.0 - 4.0 | 由于石墨片的存在，疲劳裂纹易于萌生，S-N曲线较平缓。 |
| 焊接结构钢 | 3.0 - 5.0 | 受焊缝质量影响大，采用较低的 值进行保守设计。 |
| 复合材料 | 2.0 - 6.0 | 各向异性明显， 值随纤维方向和铺层方法变化。 |
注：以上数据为一般工程经验值，具体数值需经由实验确定。

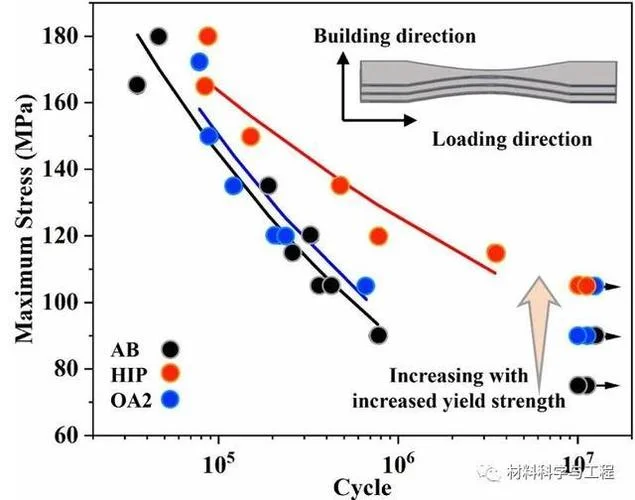

如何确定 值：实验与数据分析
值不能仅凭理论推导获得，必须经过疲劳试验获取数据后拟合得出。
1 实验步骤
1. 试件制备：按照标准（如 ASTM E466）加工光滑试件。 2. 加载试验：在恒定应力幅 下进行旋转弯曲或轴向加载试验，记录直至失效的循环次数 。 3. 多水平测试：至少选取 3-5 个不同的应力水平，每个水平测试 3-5 个试件以统计分散性。 4. 数据拟合：将数据点绘制在双对数坐标图上，采用最小二乘法拟合直线，斜率即为与 相关的参数。2 数学拟合公式
对 两边取对数：
整理得线性方程：
通过线性回归分析， 前的系数即为 。
影响 值因素
值并非材料的固有常数，它受多种外部和内部因素影响：
1 应力水平区域
- 高周疲劳（HCF）区： 值较大，S-N曲线斜率较陡。
- 低周疲劳（LCF）区：进入塑性变形阶段，Basquin 方程不再适用，需结合 Manson-Coffin 方程，此时“有效 值”概念会发生变更。
2 表面状态与尺寸效应
- 表面粗糙度：粗糙表面会引入应力集中，导致早期裂纹萌生，使 S-N 曲线下移，也会改变斜率 。
- 尺寸效应：大尺寸构件存在更大的缺陷概率，表现为寿命分散性增加，拟合出的 值偏小（曲线变平）。
3 环境因素
- 腐蚀环境：在海水或腐蚀性介质中，材料发生腐蚀疲劳，S-N 曲线形成“膝点”（Knee Point），导致 值在长寿命区显著变化。
- 温度：高温下材料蠕变-疲劳交互作用增强， 值会减小，意味着寿命对应力变化的敏感度降低，但绝对寿命大幅缩短。
工程应用： 值在寿命预测中
1 安全系数设计
在航空发动机叶片、桥梁缆索等关键部件设计中，工程师利用 值进行可靠性分析。由于 值较大，应力的微小波动（如湍流引起的载荷谱变化）会导致寿命的巨大差异。所以高 值材料的设计需要更严格的公差控制和更保守的安全系数。2 加速寿命试验
为了缩短研发周期，常通过提高应力水平实施加速试验。利用 值，可以将高应力下的短寿命数据外推至工作应力下的长寿命：其中 为工作条件， 为试验条件。 值的准确性直接决定了外推结果的可靠性。若 值偏差 10%，在高应力比下导致寿命预测误差超过 50%。
3 损伤容限设计
在含裂纹结构中，Paris 定律描述了裂纹扩展速率 与应力强度因子幅值 的关系：此处的 值（称为 Paris 指数）与材料微观断裂机制密切相关。对于大多数金属材料， 值在 2 到 4 之间。准确测定该 值对于预测剩余寿命和制定检修计划。
结论
疲劳曲线公式中的指数 不仅是数学拟合的一个参数，更是连接材料微观断裂行为与宏观结构寿命的桥梁。它量化了材料对应力波动的敏感程度，是疲劳寿命预测、安全评估和可靠性设计依据。
在实际工程中，工程师应：
1. 避免盲目套用文献值，应根据具体工况、材料和制造工艺开展针对性试验。

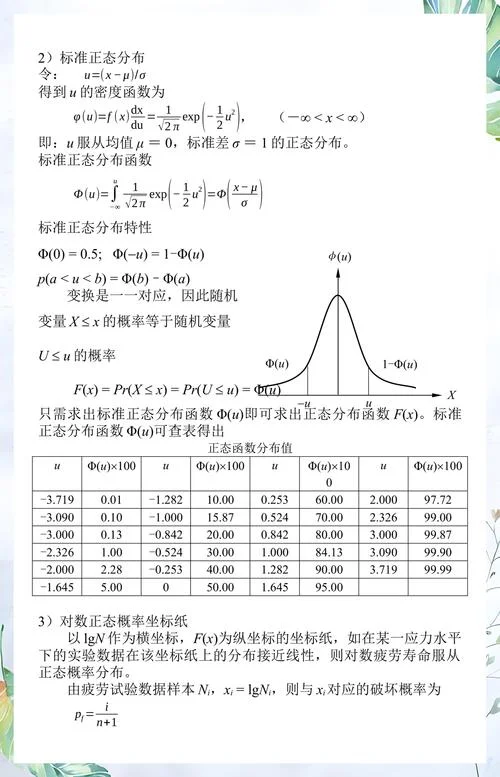

2. 关注数据分散性， 值的确定应基于足够的统计样本。
3. 结合多物理场分析，考虑温度、腐蚀、残余应力等因素对 值的修正。
随着计算力学和人工智能，未来 值的预测将更加精准，经由机器学习模型结合微观结构特征，有望完成“性原理”式的疲劳寿命预测，从而进一步提升重大工程装备的安全性与经济性。
