电工电子基石：核心公式深度解析与应用指南
在电气工程师、电子技术人员以及相关专业学生的知识体系中，“电工电子公式”不仅是解题的工具，更是理解能量转换、信号传输和电路行为的语言。从基础的欧姆定律到复杂的三相功率计算，每一个公式背后都蕴含着物理世界的运行逻辑。
这篇文章将系统梳理电工电子领域中最核心的公式体系，通过分类解析、数据对比和实际应用案例，帮助读者构建清晰的知识框架，提升工程实践能力。
直流电路基础：能量的起点
直流电路是学习电工电子的入门基石。理解直流电在于掌握电压、电流、电阻与功率之间的关系。

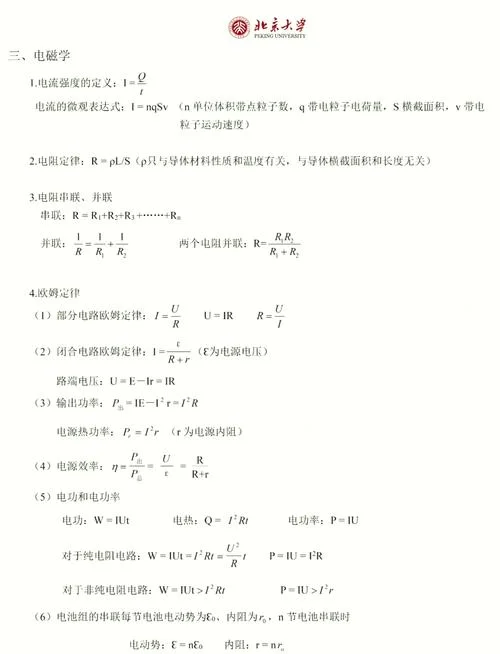

欧姆定律与功率计算
欧姆定律描述了线性电路中电压、电流和电阻三者之间的线性关系，是分析任何复杂电路的起点。电压与电流关系：
电功率计算：
关键点：在纯电阻电路中，电能全部转化为热能。 公式常用于计算线路损耗或元件发热，是电气安全设计的重要依据。
串并联电路特性
实际电路中，电阻以串联或并联形式存在。串联电路：电流处处相等，总电压等于各分电压之和。
并联电路：电压处处相等，总电流等于各支路电流之和。
交流电路核心：相位与阻抗的艺术
交流电（AC）因其易于变压传输而成为电力系统的主体。交流电路分析引入了“相量”概念，阻抗（Z）取代了单纯的电阻（R）。
正弦交流电的基本参数
有效值与最大值关系：角频率：
阻抗与功率因数
在含有电感（L）和电容（C）的交流电路中，总阻抗 由电阻 、感抗 和容抗 共同决定。感抗与容抗：
总阻抗模值：
功率因数（）：
数据说明表：交流电路功率三角关系
| 功率类型 | 符号 | 单位 | 计算公式 | 物理意义 |
|---|---|---|---|---|
| 有功功率 | 瓦特 (W) | 实际做功消耗的功率，转化为光、热、机械能 | ||
| 无功功率 | 乏 (var) | 用于建立磁场或电场，在电源与负载间交换，不做功 | ||
| 视在功率 | 伏安 (VA) | 电气设备容量的标称值，代表总电流承载能力 |
工程提示：提高功率因数（ 接近 1）是工业节能。通过并联电容器补偿无功功率，可以减少线路损耗，提高电网效率。
三相电路：工业动力的心脏
三相交流电因其效率高、传输稳定，广泛应用于工业动力领域。
星形（Y）与三角形（Δ）连接
星形连接（Y）： 线电压 线电流 三角形连接（Δ）： 线电压 线电流三相功率计算
无论负载如何连接，三相总有功功率公式统一为：应用场景对比表：Y接法与Δ接法适用场景
| 连接方式 | 启动电流 | 启动转矩 | 适用场景 | 备注 |
|---|---|---|---|---|
| 星形 (Y) | 小 ( Δ接) | 小 ( Δ接) | 大功率电机软启动、照明配电 | 降低启动冲击，保护电网 |
| 三角形 (Δ) | 大 | 大 | 正常运行、小功率电机 | 提供最大输出功率 |
电子电路基础：半导体与信号处理
进入电子领域，重点转向非线性元件（二极管、晶体管）和信号分析。
二极管与晶体管
二极管单向导电性：正向导通（硅管约0.7V，锗管约0.3V），反向截止。 BJT三极管电流放大：其中 为电流放大系数，在几十到几百之间。
运算放大器（Op-Amp）理想模型
在负反馈条件下，运放遵循“虚短”和“虚断”原则： 虚短： 虚断：，可推导基本电路增益：
反相放大器：
同相放大器：
滤波与频率响应
截止频率（RC低通）：当信号频率 时，信号被衰减。这是设计抗干扰电路和音频滤波器。
常见误区与工程建议
尽管公式看似简单，但在实际应用中常产生以下误区：
1. 混淆有效值与平均值：计算功率时必须使用有效值（RMS），而非平均值。，家用220V指的是有效值，其峰值约为311V。
2. 忽视频率影响：在高频电路中，导线的寄生电感和分布电容不可忽略，简单的直流公式不再适用。
3. 功率因数盲目补偿：过补偿会导致系统变为容性，引发谐振过电压，损坏设备。
建议：在实施电路设计时，始终结合仿真软件（如Multisim, LTspice）验证理论计算，并预留足够的安全裕量（取1.2-1.5倍）。
电工电子公式并非孤立存在的数学符号，它们是连接物理现象与工程应用的桥梁。从直流到交流，从单相到三相，从线性到非线性，掌握这些核心公式及其适用条件，是每一位电气电子工程师需要的基本功。
建议读者在学习过程中，不仅要记忆公式，更要理解其推导过程和物理意义，结合实验数据加以验证。唯有如此，才能在面对复杂的实际工程问题时，灵活运用这些工具，设计出安全、高效、可靠的电气系统。
