卡尔曼滤波五步曲：从理论直觉到核心公式的深度解析
在现代控制理论、信号处理以及机器人导航领域，卡尔曼滤波（Kalman Filter, KF） 无疑是最具影响力的算法之一。无论是自动驾驶汽车定位、无人机姿态估计，还是卫星轨道预测，其背后都隐藏着卡尔曼滤波的身影。
尽管卡尔曼滤波在工程应用中极为普及，但很多的初学者被其数学推导所劝退。，卡尔曼滤波可以浓缩为五个关键公式。这篇文章将剥离繁复的矩阵推导，从物理直觉出发，清晰解析这“五个公式”的逻辑链条，并辅以数据表格说明其应用场景。
什么是卡尔曼滤波？
卡尔曼滤波是一种递归的估计方法，用于在存在噪声干扰的情况下，从一系列不完全且包含误差的测量值中，推断出系统状态的最优估计。
它思想可以概括为：“预测”与“更新”的循环。
1. 预测（Predict）：根据上一时刻的状态和系统模型，推测当前时刻的状态。
2. 更新（Update）：利用当前时刻的实际测量值，对预测值推进修正，得到更精确的后验估计。

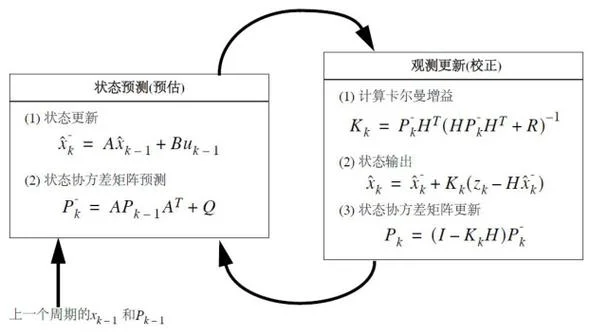

卡尔曼滤波的五个核心公式
为了便于理解，我们将卡尔曼滤波的迭代过程分为两个阶段：时间更新（预测） 和 测量更新（校正）。下面呢是标准的离散时间卡尔曼滤波算法中的五个核心公式。
符号说明：
：第 时刻的状态估计值
：第 时刻的状态估计协方差矩阵（代表不确定性/误差）
：卡尔曼增益
：第 时刻的实际测量值
：观测矩阵，将状态空间映射到观测空间
：测量噪声协方差
：过程噪声协方差
：状态转移矩阵
：控制输入
阶段：时间更新（预测步骤）
这一步利用系统模型，将上一时刻的最优估计向前推演一步。
公式 1：状态预测（State Prediction）
含义：根据上一时刻的最优估计 和控制量 ，预测当前时刻的状态。
直觉：假如我知道车上一秒的速度和加速度，我就能预测它这一秒的位置。
公式 2：协方差预测（Covariance Prediction）
含义：更新状态估计的不确定性（误差）。
直觉：随着时间推移，模型误差和过程噪声会累积，因此我们对预测值的“信心”下降，不确定性 增大。 代表了模型本身的不完美程度。
阶段：测量更新（校正步骤）
这一步利用新的传感器数据，修正预测值。
公式 3：卡尔曼增益（Kalman Gain）
含义：计算预测值与测量值之间的权重。
直觉：这是卡尔曼滤波的“灵魂”。
如果测量噪声 很大（传感器不准）， 会变小，我们更相信模型预测。
如果预测不确定性 很大（模型不准或时间间隔长）， 会变大，我们更相信传感器测量。
公式 4：状态更新（State Update）
含义：用卡尔曼增益加权后的“新息”（Innovation，即测量值与预测测量值的差）来修正预测状态。
直觉：估计 = 预测值 + 修正量。修正量取决于测量误差和信任程度（增益）。
公式 5：协方差更新（Covariance Update）
含义：更新修正后的不确定性。
直觉：引入新的测量信息后，我们对系统状态的“信心”增加了，因此不确定性 减小。
公式逻辑图解与数据说明
为了更直观地理解这五个公式的作用，下表展示了在一个简单的一维恒温箱温度监测场景中，各变量趋势。
场景设定：
真实温度变化缓慢（过程噪声 小）。
温度传感器有轻微抖动（测量噪声 中等）。
初始状态不确定（ 大）。
| 步骤 | 公式名称 | 关键变量变化趋势 | 物理意义解释 | |
|---|---|---|---|---|
| 1 | 状态预测 $hat{x}_{k | k-1}$ | 基于上一时刻平滑曲线外推 | “我认为现在温度是 25.1°C” |
| 2 | 协方差预测 $P_{k | k-1}$ | 随时间逐渐增大 | “随着时间推移，我对预测的信心在降低” |
| 3 | 卡尔曼增益 | 初始较大，后趋于稳定 | 初期传感器数据更重要；稳定后，模型与传感器权重平衡 | |
| 4 | 状态更新 $hat{x}_{k | k}$ | 介于预测值与测量值之间 | “传感器说 25.5°C，但我预测 25.1°C，综合后定为 25.2°C” |
| 5 | 协方差更新 $P_{k | k}$ | 突然减小 | “有了新数据，我对当前状态的估计更确定了” |
注：在实际应用中， 在每次更新后都会比 小，这体现了卡尔曼滤波“去噪”的本质。
为什么这五个公式如此必要？
1. 最优性：在系统满足线性、高斯噪声假设下，卡尔曼滤波是最小均方误差（MMSE）意义下的最优估计器。
2. 递归性：不必须存储历史所有数据，只需保存上一时刻的状态和协方差，即可进行当前时刻的估计。这使得它十分适合嵌入式系统和实时处理。
3. 计算高效：主要运算为矩阵乘法和加法，计算复杂度相对较低，易于硬件实现。
局限性与扩展
尽管经典卡尔曼滤波（KF）强大，但它依赖于线性模型和高斯噪声假设。当系统非线性时（如无人机的大角度翻滚、雷达的极坐标测量），需要采用其扩展版本：
扩展卡尔曼滤波（EKF）：经由泰勒级数展开线性化非线性函数。
无迹卡尔曼滤波（UKF）：采用无迹变换（Unscented Transform）来近似概率分布，精度高于 EKF。
粒子滤波（Particle Filter）：适用于非高斯、强非线性的复杂系统。
卡尔曼滤波的五个公式并非孤立的数学符号，而是一个闭环控制与估计的完美体现。预测让我们看向未来，更新让我们回归现实，而卡尔曼增益则是连接两者的智慧桥梁。
掌握这五个公式，不仅意味着掌握了一个算法，更意味着获得了一种在不确定性中寻找确定性的思维方式。无论是在学术研究还是工业实践中，深入理解并熟练运用卡尔曼滤波，都将为复杂系统的建模与估计提供强有力的工具。
