拖链长度计算指南：从理论公式到工程实践

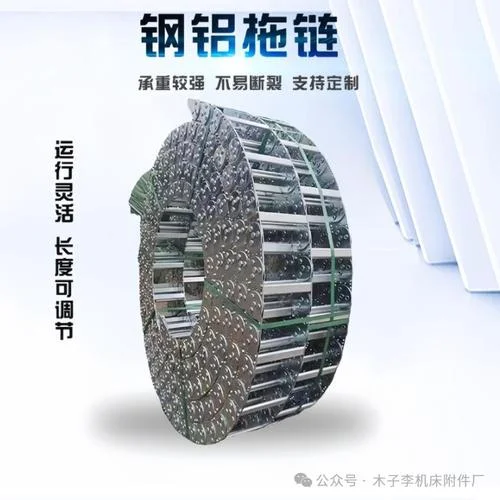

在自动化设备、数控机床及机器人技术中，拖链（Cable Carrier） 扮演着的角色。它不仅是电缆和管线的“保护伞”，更是确保设备长期稳定运行组件。不过，很多的工程师在选型阶段常因拖链长度计算不准确，导致电缆磨损、寿命缩短甚至设备停机。
这篇文章将深入解析拖链长度计算公式，结合工程实例与数据表格，帮助您精准选型，优化系统设计。
为什么拖链长度计算如此紧要？
拖链长度并非简单地等于设备移动行程。如果拖链过长，会导致弯曲半径过大，增加自重和惯性；如果过短，则会在运动末端产生过度拉伸，导致电缆受力断裂或拖链变形。
核心目标：
1. 保护线缆：确保线缆在最小弯曲半径内工作，避免应力集中。
2. 延长寿命：减少往复运动中的摩擦和疲劳损耗。
3. 优化空间：合理布局，避免干涉其他机械部件。
拖链长度核心计算公式
拖链的总长度 主要由两部分组成：移动行程 和 固定端补偿长度（即拖链自身的弯曲部分）。
基本公式
其中：- ：拖链总长度（mm 或 m）
- ：设备最大移动行程（mm 或 m）
- ：拖链固定端至活动端的初始偏移量（等于拖链弯曲部分的展开长度）
- ：安全余量（取 50-100mm，用于安装误差和热胀冷缩）
注意：在实际工程中，更常用的简化公式为：
其中 为拖链两端的固定支架间距加上拖链自身弯曲部分的等效长度。对于大多数标准拖链， 取值在 300mm - 800mm 之间，具体取决于拖链的弯曲半径和宽度。
弯曲半径与拖链高度的关系
拖链的最小弯曲半径 必须大于或等于内部线缆的最小允许弯曲半径。拖链的高度 与弯曲半径 存在经验关系：
- 对于柔性电缆，建议取较大系数（10倍）。
- 对于刚性较强的管线，可取较小系数（5-7倍）。
关键参数说明表
为了更直观地理解各参数对长度的影响，下表列出了不同应用场景下的典型参数范围：
| 参数名称 | 符号 | 单位 | 典型范围/说明 | 备注 |
|---|---|---|---|---|
| 移动行程 | mm | 100 - 5000+ | 设备实际往复运动的最大距离 | |
| 拖链弯曲半径 | mm | 50 - 500+ | 取决于线缆类型和拖链系列 | |
| 拖链高度 | mm | 20 - 200+ | 需容纳所有线缆和管线的总截面 | |
| 安全余量 | mm | 50 - 100 | 用于安装误差、热膨胀及维护空间 | |
| 固定端补偿 | mm | 300 - 800 | 拖链两端固定点间的等效长度 | |
| 推荐总长 | mm | 选型长度 |
工程实例计算演示
案例背景：
某数控机床的刀库移动轴，最大移动行程 mm。- 内部包含动力电缆、编码器线和气管。
- 所需最小弯曲半径 mm。
- 根据线缆截面选择拖链高度 mm（经验值，需查产品样本确认）。
- 安全余量 mm。
计算步骤：
1. 确定固定端补偿长度 ：
对于弯曲半径 mm 的拖链，其两端固定点间的等效长度 约为 。简化估算，取 mm（具体需参考拖链制造商提供的曲线长度表）。
2. 代入公式：
3. 结果：
建议选用总长度为 1450 mm 的拖链。考虑到标准件规格，可选择 1500 mm 的标准长度拖链。
常见误区与优化建议
❌ 误区 1：拖链长度 = 移动行程
后果：拖链在运动末端会完全拉直，导致线缆受到轴向拉力，极易断裂。 正解：必须保留至少一半行程作为拖链的自然弯曲段。❌ 误区 2：忽视线缆填充率
后果：拖链内部线缆过紧，摩擦增大，散热不良，加速老化。 正解：线缆总截面积应不超过拖链内截面积的 50%-70%，预留散热和运动空间。✅ 优化建议：
1. 利用分隔片：在拖链内部使用分隔片将动力线、信号线、气管分开，避免相互干扰和磨损。 2. 固定点位置：拖链两端固定点应尽量靠近设备静止部分，减少运动惯性。 3. 参考制造商数据：不同品牌拖链的弯曲特性不同，务必查阅其产品样本中的“曲线长度表”进行精确计算。拖链长度的计算看似简单，实则涉及机械运动学、材料力学和电气工程的多重考量。精准的公式应用与合理的参数选择，不仅能延长拖链和线缆的使用寿命，还能显著提升自动化设备的运行可靠性。
建议：在进行选型前，务必结合具体线缆类型、运动速度及环境因素，参考拖链制造商提供的专业选型软件或手册，进行二次验证，以确保万无一失。
---
注：这篇文章公式为通用工程估算方法，具体项目请以拖链制造商提供的技术手册为准。
