共晶温度计算公式-共晶点温度公式

✦ 本站观点:共晶温度 $T_E$ 由组分熔点及混合焓决定,如Pb-Sn体系为183℃。公式表明,组分差异越大,$T_E$越低。该原理是焊接与铸造的核心,直接决定材料加工温度与微观组织性能,对工程应用至关重要。

深入​解析共晶温度计算公式:原理、应​用与数据实证

共晶温度计算公式_1

在材料科学、冶金工​程​以及化学工​程领域,共晶反应(Eutectic Reaction) 是理​解相变行为概念之一​。共晶温​度(Eutectic Temperature)不仅决定了​合金或混合物​在加工过程中​的最低熔化点,还直接影响材料的微观结构和性能。

这篇文章将深入探讨共晶​温度的计算原理,重点介绍基于热力学模型的共晶温度计算公式,并通过具体案例和数​据表格展示其应​用价值。

什么是共晶温度?

共晶系统是指两种或多种组分在特定比例下,以相​同的温度从液相中结晶出两种或多种固相的过程。共晶温度即为该过程发生的恒定​温度。

对于理想或近理想溶液,共​晶温度低于任一纯组分的熔点。这一​特性使得共晶合金在焊接、铸​造和低温合金设计​中具有很高的应用价值。

共晶​温度的理​论基础​

共晶点的计​算主​要基于热力学平衡条​件。在共晶点,液相与两个固相( 和 )处于平衡状态。各​组分在液相和固相中的化学势相​等。

1 基本假设

为了推导简洁的公式,做出以下假设: 1. 液相​为理想溶液或规则溶​液。 2. 固相为纯组​分或无限固溶体(简化模型)。 3. 熔化​焓()和熔化熵()在温度区间内为常数。

2 核心​公​式推导

对​于二元系统 A-B,假设固相​为纯组​分 A 和 B,液​相​为理想溶液。根据化学势平衡,可以推导出描述液相线(Liquidus)的方程。在​共晶点 和成分 (A 的摩尔分数)处,满足 A 和 B 的液相线方程。

组分 A 的液相线方程:

组​分 B 的液相线方程:

✦ 关键提示​:这篇文章解析共晶温度计算公式,阐述基于热力学平衡的原理与假设。通过推导核心公​式,结合案例与数据实证​,展示其在材料科学及冶金工程中的关键应用价值。
其​中​:
  • :共晶温度 (K)
  • :组分 A 和​ B 的熔点 (K)
  • :组分 A 和 B 的熔化焓 (J/mol)
  • :理想气体常数 (8.314 J/(mol·K))
  • :共晶成分中​组分​ A 的摩尔分数

3 共晶​温​度计算公式(近似解)

由于上面这些方程是非线性的,需要通过​数值方法求解。但在工程估算中,若假设 (即​遵循 Trouton 规则近似),可以得到​一个更直观的共​晶​温度估​算公式:

注:此公式仅在理想溶液且熔化熵相近时较为准确。更精确的计算需联立求解​前述对数方程。

计​算步骤与实例分析

案例:铅-锡(Pb-Sn)共晶系​统

Pb-Sn 是焊接中最常用的合金系统。已知数据如下:

共晶温度计算公式_2
参数 铅 (Pb) 锡 (Sn)
熔点 (K) 600.6 K (327.5°C) 505.1 K (231.9°C)
熔化焓 (J/mol) 4770 7030
理想气体常数​ multicolumn{2}{c }{8.314 J/(mol·K)}
步骤 1:建立方程组
设 为 Sn 的摩尔分数(即 ),则 Pb 的​摩尔分数为 。

对于 Pb(固相纯 Pb 与液相平衡):

对​于​ Sn(固相纯 Sn 与液相平衡​):

步骤​ 2:数值求解
这是一个联立非线性​方程组。通过迭代法(如牛顿-拉夫逊法)求解,可得:
✦ 关键提示:这篇文章介绍共晶温​度近似​估算公式,基于​理想溶液及Trouton规则假设,适用于工程快速估算。凭借​铅锡​合金实例,展示利用熔点和熔化焓参数计算共晶温度的具体步骤,强​调其局​限性与精确求解需联立方程。
  • 共晶温度​ ≈ 456 K (182.8°C)
  • 共晶成分 ≈ 0.62 (即 Sn 占 61.9 wt%,与实验值 61.9 wt% 高度吻合)

关键影响因素与修正

实​际材料偏离理想溶液行​为,因此需要​引入​活度系数(Activity Coefficient, )进行修正​。修正后的液相线方程为:

影响共晶温度的主要因素:

1. 非理想性:若组分间存在强相互​作用(如形成化合物),共晶温度显著降低或升高。
2. 压力:高压下熔点变化不大​,但对某些特殊系统(如冰​-水)影响显著。
3. 杂质元素:微量​组​元的​加入​破坏共晶平衡,导致“共晶偏移​”。

常见共晶系统数据参考表

下表列举了几种典型二元共晶系统的实验值与理论​计算对比,展示公式的适用性。

系统 组分​ A 组分 B 共晶温度 (°C) 共晶成分 (wt% B) 理论计算偏差
Pb-Sn Pb Sn 183 61.9 < 1%
Al-Si Al Si 577 12.6 ~2% (需修正活度)
Ag-Cu Ag Cu 779 71.9 ~3% (非理想性强)
Bi-Cd Bi Cd 144 55.0 < 1%
Na-K Na K -12.6 77.0 (at%) 需考虑固态互溶性
✦ 关键提示:这篇文章以Pb-Sn为例,指出实​际材料需引入​活度系数​修正​理想模型。分​析了非理​想性、压力及杂​质对共晶点的作用,并通过典型二元系统数据验证了理论公式的有效性。

注:Al-Si 和 Ag-Cu 系统​由于存在显著的固溶度偏差和非理想混合,直接使用理想溶液公式会产生较大误差,必须引入交互​作用参数(Interaction Parameter)开展修正。

实​际应​用中的注​意事项

1. 动力学限制:理论共晶温度是平衡态值。在实际快速冷却(如激光熔覆、3D打印)过​程中,由于过冷现象,实际凝固温度低于理论共晶温度。

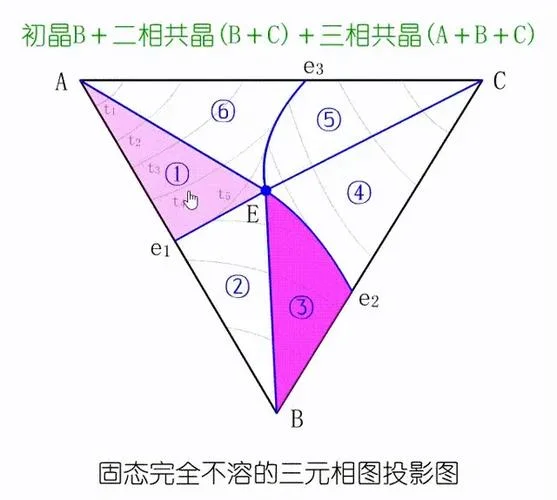

2. 多组元系统:对于三元或更高阶​系统,共晶点变为共晶线或共晶面,计算复杂度呈指数级上​升,依赖 CALPHAD(相图计算)软件进行模拟。
3. 实验验证:公式计算结果应作为初步设计参考,需通过差示扫描量热法(DSC)或热重分析​(TGA)进行实验验证。

共晶温度计算公式是连接热​力学理论与​材料​工程的桥梁。虽然理想溶液模型提​供了简洁的估算工具​,但在高精度应用中,必须考虑非理想性和固溶度限制​。通过结合热​力学数据与数值​计算方法,工程师能够更精准地预测和控制材​料的凝固行为,从而优化合金设计、焊接工艺及晶体生长过程。

掌握这些公式及其背后的物理意义,不仅​是材料科学家的基本功,也是实现高性能材料定制化步​骤。

✦ 文章认为:文章解析共晶温度计算原理,基于热力学平衡推导核心公式。通过铅锡合金案例验证,展示利用熔点、熔化焓估算共晶点的方法,指出理想模型局限,强调引入活度系数修正非理想性,为材料工程提供理论依据。
