深度解析：威力巴流量计（Pitot Tube Flowmeter）计算公式与工程应用指南
在工业流体测量领域，威力巴流量计（Powerbar Flowmeter），又称均速管流量计或阿牛巴（Annubar）流量计，因其独特的结构设计和优越的性能表现，被广泛应用于石油、化工、电力及水处理等行业。与传统的孔板流量计相比，威力巴具有压损小、安装简便、维护成本低等优点。
不过，要准确计算流量，必须深入理解其背后的流体力学原理及核心计算公式。这篇文章将详细拆解威力巴流量计的计算逻辑，提供关键参数说明，并辅以数据表格，帮助工程师和技术人员更好地掌握这一测量工具。
工作原理简述
威力巴流量计基于皮托管（Pitot Tube）原理工作。它插入管道中心，测量流体的全压（Total Pressure）和静压（Static Pressure）。
全压：流体动能与势能之和对应的压力。
静压：流体静止时的压力。
两者之差即为动压（Dynamic Pressure），动压与流速的平方成正比。经过测量多点取样的平均动压，威力巴能够更准确地反映管道内的平均流速，从而计算出体积流量或质量流量。
核心计算公式
威力巴流量计的流量计算主要依据伯努利方程推导而来。下面呢是通用的体积流量和质量流量计算公式。

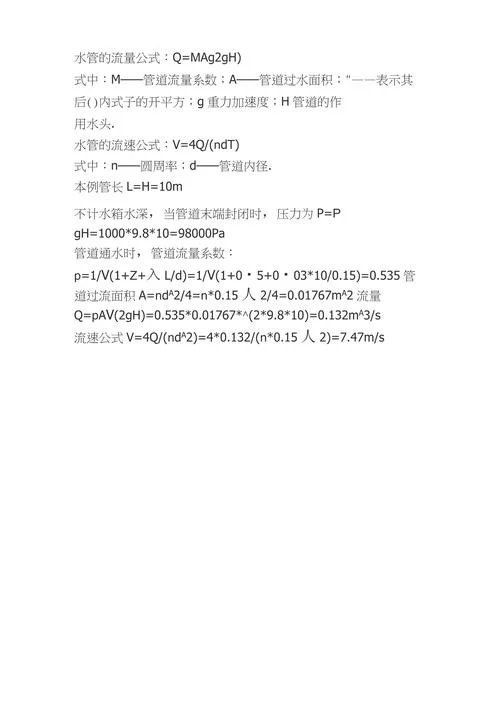

体积流量公式
其中：
：体积流量（ 或 ）
：流量系数（Discharge Coefficient），由实验标定得出，由厂家提供，一般在 0.98~1.02 之间。
：可膨胀性系数（对于液体 ；对于气体需根据压比计算）
：流量计插入处的有效流通面积或特征面积（具体定义取决于厂家公式体系，公式中会合并入系数 ）
：差压（全压 - 静压），单位
：流体密度，单位
注意：在实际工程应用中，厂家会提供一个简化的流量系数 ，将上述公式简化为：
其中 包含了介质密度、管道尺寸、流量系数等所有常数项。
质量流量公式
或者使用简化形式：
其中：
：质量流量（ 或 ）
：质量流量系数
关键参数详解与数据说明
为了更直观地理解各参数对计算结果的影响，下表列出了典型工况下的参数示例及影响分析。
| 参数名称 | 符号 | 单位 | 典型取值范围/说明 | 对流量计算的作用 |
|---|---|---|---|---|
| 差压 | 100 ~ 50,000 | 平方根关系：差压增加4倍，流量增加2倍。是计算中最敏感的变量。 | ||
| 流体密度 | 水: 998; 空气: 1.2; 蒸汽: 可变 | 线性/平方根关系：质量流量与密度成正比；体积流量与密度的平方根成反比。密度变化需实时补偿。 | ||
| 流量系数 | 无量纲 | 0.95 ~ 1.05 | 线性关系：由探头几何形状和雷诺数决定。高精度测量需定期校准此值。 | |
| 可膨胀性系数 | 无量纲 | 液体: 1.0; 气体: 0.9 ~ 1.0 | 气体修正：当气体压降较大时，密度变更显著，必须引入 进行修正，否则误差可达 5% 以上。 | |
| 管道直径 | 根据现场管道定 | 影响流速分布和雷诺数，进而间接影响 值。 |
重要提示：
1. 雷诺数（Re）的影响：流量系数 并非绝对常数，它随雷诺数变化。在低雷诺数（层流或过渡流）区域， 值波动较大；在高雷诺数（湍流）区域， 值趋于稳定。威力巴的优点在于其较低的临界雷诺数，使其在较小流量下仍能保持较高精度。 2. 密度补偿：对于气体和蒸汽，温度和压力的微小变化会导致密度显著变化，因此必须配备温度和压力变送器开展实时补偿。实际应用中的计算步骤
在实际工程中，利用威力巴流量计计算流量遵循以下步骤：
1. 确定介质属性：获取当前工况下的流体密度 、粘度 等参数。
2. 获取差压信号：通过差压变送器读取 值。
3. 选择计算模型：
若为液体：，采用体积流量公式。
若为气体/蒸汽：计算可膨胀性系数 ，公式为：
其中 为直径比， 为上游绝对静压。
4. 代入公式计算：使用厂家提供的 值或完整公式进行计算。
5. 温度压力补偿：对于可压缩流体，将工况流量转换为标准状态流量（如 ）。
常见误差来源与优化建议
尽管威力巴流量计性能优异，但在实际应用中仍产生误差。下面呢是主要误差源及对策：
| 误差来源 | 原因分析 | 优化建议 |
|---|---|---|
| 安装位置不当 | 直管段不足导致流场畸变 | 确保上游直管段 ≥ 5D，下游 ≥ 2D（D为管道直径）。 |
| 探头堵塞 | 介质含杂质，影响全压/静压孔 | 定期维护，选择带吹扫功能的型号，或在易脏介质中使用后吹扫功能。 |
| 密度未补偿 | 气体工况下温度/压力改变 | 必须配置温度、压力变送器，实现实时密度补偿。 |
| 零点漂移 | 差压变送器零点不稳定 | 定期校验差压变送器，确保零点准确。 |
| 流速分布不均 | 弯头、阀门附近安装 | 避免在扰动源附近安装，必要时加装整流器。 |
威力巴流量计凭借其低永久压损（仅为孔板的 1/3~1/5）和高可靠性，成为大管径、低压损要求场合的理想选择。掌握其核心计算公式 及其背后的物理意义，是确保测量精度。
在实际工程中，建议用户：
1. 严格遵循厂家提供的计算手册，因为不同品牌的探头几何形状略有差异， 值需单独标定。
2. 重视介质物性的实时补偿，尤其是对于气体和蒸汽。
3. 规范安装，保证足够的直管段，以维持流场的稳定性。
通过科学计算与规范操作，威力巴流量计能够为工业过程控制提供准确、稳定的流量数据，助力企业实现节能降耗与高效生产。
