电缆桥架弯头计算公式全解析：从原理到实战应用
在电气安装工程中，电缆桥架（Cable Tray）不仅是支撑电缆的“骨架”，更是确保供电系统安全、美观环节。而在桥架安装过程中，弯头（Elbow）的制作与安装是最考验施工人员技术水平的一环。如果弯头角度计算错误，不仅会导致电缆敷设困难，还造成桥架结构受损或外观不整齐。
这篇文章将深入解析电缆桥架弯头计算的通用公式，结合具体案例和表格，帮助工程师和施工人员快速、准确地完成弯头制作。
为什么要计算弯头？
电缆桥架在遇到障碍物、改变走向或需要跨越不同标高时，必须使用弯头推进过渡。常见的弯头类型包括：
1. 水平弯头：改变水平方向的走向（如90°、45°、30°）。
2. 垂直弯头：改变垂直方向的高度（如上翻、下翻）。
3. 斜弯头：改变水平和垂直方向。
准确计算在于确定切割角度和切口长度，以确保弯头成型后角度精准、接缝严密。
核心计算公式
虽然市场上存在各种简易口诀，但基于三角函数原理的通用公式最为准确且适用性广。
基本参数定义
：桥架的高度（对于水平弯头）或宽度（对于垂直弯头）。 ：弯头的目标角度（如45°、30°）。 ：弯头展开后的切口长度（即斜边在桥架侧板上的投影长度）。 ：系数，取决于弯头角度。通用计算公式
A. 计算切口长度
注意：这里的 指的是桥架参与弯曲的那个侧面的尺寸。
做水平弯头（左右转弯）时， 为桥架的高度。
做垂直弯头（上下转弯）时， 为桥架的宽度。
B. 计算切割角度
在实际切割中，我们直接切割出与桥架侧板成一定角度的线段。该角度 与弯头角度 的关系为：或者更直观地，直接计算半角对应的三角函数值来定位切割线。
常用角度系数速查表
为了方便现场施工，避免每次计算三角函数，下面呢是常用角度的系数表。
| 弯头角度 () | 半角 () | 系数 | 切割角度 () | 适用场景 |
|---|---|---|---|---|
| 90° | 45° | 1.000 | 45° | 直角转弯 |
| 60° | 30° | 0.577 | 60° | 常见转向 |
| 45° | 22.5° | 0.414 | 67.5° | 缓弯，保护电缆 |
| 30° | 15° | 0.268 | 75° | 大半径缓弯 |
| 22.5° | 11.25° | 0.199 | 78.75° | 极缓弯 |
| 15° | 7.5° | 0.132 | 82.5° | 微调方向 |
公式简化应用：
若桥架高度为 ，要做 度弯头，则在桥架侧板上量取长度 ，然后以该长度为基础进行切割。
实战案例演示
案例 1：制作一个 45° 水平弯头
已知条件： 桥架规格：100mm（宽）× 50mm（高）。 目标：制作一个 45° 的水平方向弯头。 计算步骤： 1. 确定关键尺寸：因为是水平弯头，涉及的是桥架的高度，因而 mm。 2. 查表或计算：45° 弯头的 。 3. 计算切口长度 ：4. 操作方法：
在桥架两侧板上，距离端部适当位置，量取 20.7 mm 的长度。
连接两点画线，切割掉该三角形区域（注意：是对称切割或单侧切割，具体取决于工艺，常见做法是在侧板上切出一个等腰三角形，底边长为 或根据具体折弯工艺调整）。
更通用的现场做法：在侧板上画出角度为 的切割线（），或者直接利用 mm 作为偏移量进行V型切割。

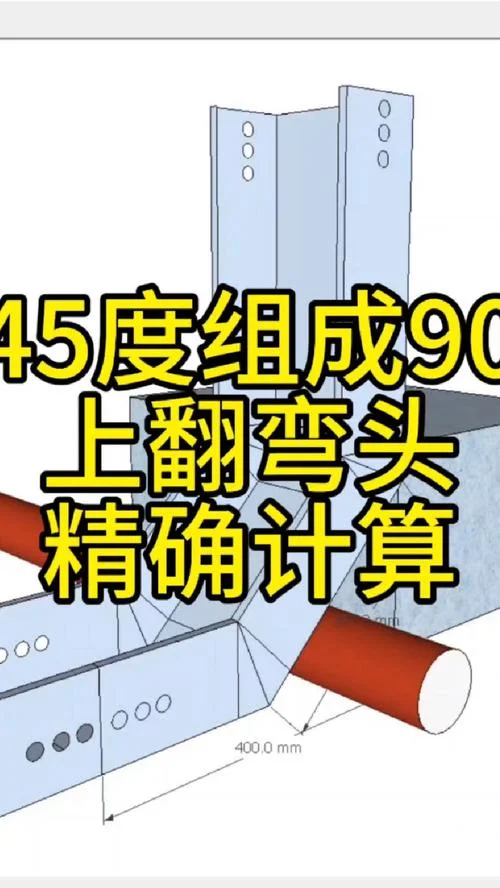

案例 2：制作一个 30° 垂直上翻弯头
已知条件： 桥架规格：200mm（宽）× 100mm（高）。 目标：制作一个 30° 的垂直上翻弯头。 计算步骤： 1. 确定关键尺寸：由于是垂直弯头，涉及的是桥架的宽度，所以 mm。 2. 查表或计算：30° 弯头的 。 3. 计算切口长度 ：4. 操作方法：
在桥架底板或侧板（取决于具体弯头结构，垂直弯头涉及底板和侧板的配合）上，以 53.6 mm 为关键尺寸进行切割和折弯。
特殊类型：斜三通与异型弯头
除了标准弯头，现场常遇到斜三通或非标准角度。此时可使用以下通用推导公式：
斜三通支管角度计算
若主管与支管的夹角为 ，则支管切割角度相关系数为：多层桥架交叉避让

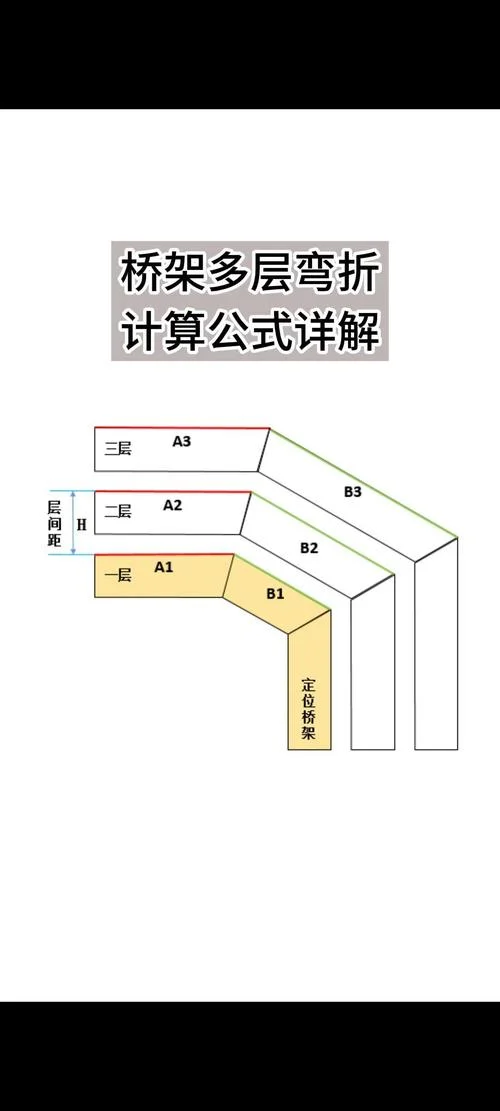

当多层桥架需要交叉避让时，采用斜坡弯头。 高度差： 水平距离： 弯头角度：，需要抬高 100mm，水平前进 200mm：
此时可近似按 30° 或 22.5° 弯头推进制作，并凭借微调切口长度来适应实际尺寸。
施工注意事项
1. 预留余量：切割前务必在桥架上做标记，并预留少量余量，以便现场微调。
2. 电缆保护：切割后的毛刺必须打磨光滑，防止划伤电缆绝缘层。
3. 接地连续性：弯头处的跨接线必须可靠连接，确保电气接地通路完整。
4. 对称性检查：切割后，应对比两侧切割角度和长度，确保弯头对称，避免扭曲。
5. 材料差异：玻璃钢桥架、铝合金桥架和镀锌钢板的弹性模量不同，折弯时需注意回弹补偿，必要时适当增大切割角度。
掌握电缆桥架弯头的计算公式，是电气施工人员从“经验主义”走向“精准施工”的重要一步。虽然现场常有“口诀”流传，但理解背后的三角函数原理（）能让你应对任何非标准角度和桥架规格。
建议施工人员将这篇文章中的常用角度系数表打印并张贴于工作现场，结合计算器和卷尺，即可高效、高质量地完成桥架弯头制作任务，为整个电气安装工程的质量奠定坚实基础。
