磨床加工中的“R”值计算：从几何原理到工艺优化
在精密机械加工领域，磨削（Grinding）被视为一道“精修”工序，其精度直接决定了零部件的质量。不过，很多的初学者甚至有一定经验的技师在面对磨床加工时，常会遇到一个令人困惑的概念——“磨床磨R公式”。
需要澄清的是，并不存在一个单一的、通用的“磨R公式”。这里的“R”指代两种截然不同的情况：
1. 圆弧半径（Radius）：加工凸圆弧或凹圆弧时的几何补偿与轨迹计算。
2. 表面粗糙度（Roughness, Ra/Rz）：评估磨削后表面质量指标。
这篇文章将深入探讨这两种“R”值的计算逻辑、影响因素及优化策略，帮助读者建立完整的磨削工艺知识体系。
几何之“R”：圆弧磨削的计算逻辑

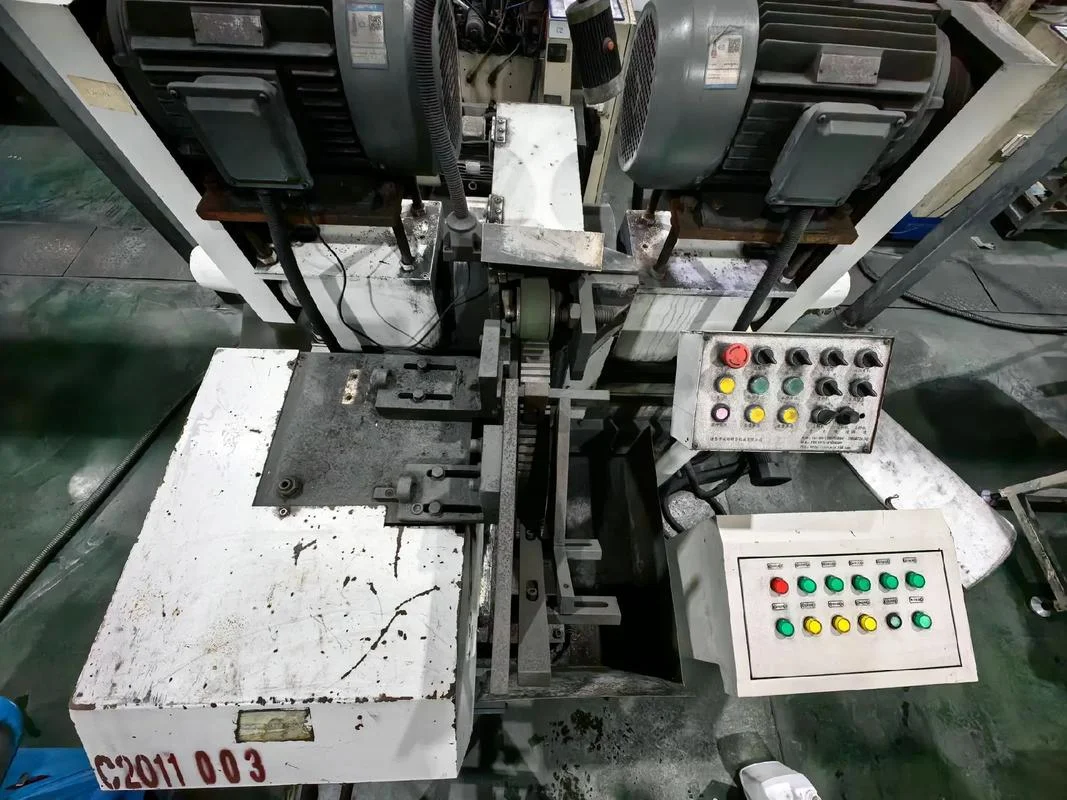

当我们须要磨削一个圆弧面（如轴承滚道、凸轮轮廓）时，“R”指的是圆弧半径。磨床（尤其是数控磨床或无心磨床）在加工圆弧时，并非直接设定半径值，而是通过砂轮修整器或数控轨迹补偿来实现。
基本几何关系
在数控磨床中，加工圆弧涉及砂轮中心轨迹与工件轮廓之间的几何关系。假设我们要磨削一个半径为 的工件圆弧，砂轮半径为 ，则砂轮中心轨迹半径 取决于加工类型：外圆弧磨削：
内圆弧磨削：
注意：实际生产中，由于砂轮磨损、弹性变形及热伸长，必须引入补偿系数。
砂轮修整中的R值设定
在成型磨削中，常用金刚石滚轮修整砂轮。修整出的砂轮轮廓半径 与目标工件半径 的关系如下：其中：
为材料去除率补偿系数（极小，约0.001-0.005）。
为修整压力引起的弹性变形补偿量。
数据说明：典型圆弧磨削参数示例
| 工件类型 | 目标半径 (mm) | 砂轮半径 (mm) | 理论砂轮轨迹半径 (mm) | 典型补偿量 (mm) | 备注 |
|---|---|---|---|---|---|
| 外圆凸弧 | 10.00 | 5.00 | 15.00 | +0.002 | 需考虑砂轮磨损 |
| 内圆凹弧 | 10.00 | 5.00 | 5.00 | -0.001 | 易受径向力影响 |
| 小半径精磨 | 2.00 | 3.00 | 5.00 | +0.005 | 小R值对精度敏感 |
质量之“R”：表面粗糙度的计算与控制
在工程图纸中，“R”更常见的是指表面粗糙度，用 Ra（算术平均偏差）或 Rz（微观不平度十点高度）表示。这是衡量磨削质量指标。
表面粗糙度 Ra 的理论估算
虽然Ra通过仪器测量，但在工艺规划阶段，可通过以下经验公式进行初步估算：其中：
为进给量（mm/rev 或 mm/stroke）。
为砂轮磨粒的尖端半径（mm）。
为与材料和砂轮特性相关的系数（取1-3）。
关键点：该公式表明，减小进给量和提高砂轮磨粒锋利度（减小r）是降低Ra值的有效手段。
影响磨削表面粗糙度因素
| 因素 | 影响方向 | 说明 |
|---|---|---|
| 砂轮粒度 | 细粒度→Ra↓ | 粒度号越大，磨粒越细，表面越光滑 |
| 进给速度 | 低速→Ra↓ | 降低纵向进给可减少残留高度 |
| 砂轮硬度 | 软砂轮→Ra↓（适度） | 软砂轮易自锐，保持锋利，但过软会导致磨损过快 |
| 冷却液 | 充分冷却→Ra↓ | 减少热变形和粘附，防止烧伤 |
| 振动 | 振动↓→Ra↓ | 机床刚性不足或动平衡不良会显著恶化表面质量 |
数据说明：不同磨削工艺的表面粗糙度范围
| 磨削类型 | 典型Ra范围 (μm) | 典型应用场景 |
|---|---|---|
| 粗磨 | 3.2 - 12.5 | 快速去除余量，为精磨做准备 |
| 精磨 | 0.4 - 1.6 | 一般精密零件，如轴类、套类 |
| 超精磨 | 0.05 - 0.4 | 高精度轴承、液压阀芯 |
| 镜面磨削 | < 0.025 | 光学模具、半导体设备部件 |
如何优化“R”值：从公式到实践
理解了“R”的计算逻辑后，如何在实际生产中实现高精度、低粗糙度？下面呢是基于数据和经验策略。
砂轮选择与维护
粒度选择：对于Ra要求≤0.8μm的加工，建议使用W40-W20微粉砂轮或细粒度（如120#-240#）砂轮。 修整频率：随着砂轮磨损，磨粒钝化会导致Ra值上升。应建立定期修整制度，每磨削50件工件后开展一次修整。工艺参数优化
光磨工序：在磨削阶段，取消进给运动，仅让砂轮在工件表面多次空转（光磨），可有效降低Ra值0.1-0.2μm。 降低切削速度：适当降低砂轮线速度（如从35m/s降至25m/s），可减少振动和热影响，改善表面质量。设备与环境控制
机床刚性：确保磨床导轨间隙调整合适，主轴径向跳动≤0.001mm。 温度稳定：磨削过程产生大量热量，建议配备恒温冷却系统，将油温控制在20±1℃，避免热变形作用R值精度。“磨床磨R公式”并非一个神秘的数学咒语，而是几何补偿与表面物理的综合体现。
当“R”指圆弧半径时，核心在于几何关系的准确计算与动态补偿；
当“R”指表面粗糙度时，核心在于工艺参数的精细调控与设备状态的稳定维护。
在实际生产中，建议技师和工程师：
1. 明确需求：确认图纸上的“R”是指几何半径还是粗糙度。
2. 数据驱动：利用上面这些表格中的参考值进行初步参数设定。
3. 持续验证：通过试磨和测量，反馈调整补偿量和工艺参数，形成企业内部的“工艺数据库”。
唯有将理论公式与现场经验相结合，才能在磨削加工中实现真正的“毫厘之间见真章”。
附录：常用单位换算参考
1 mm = 1000 μm
1 inch = 25.4 mm
砂轮线速度 (m/s) = （D为砂轮直径mm，n为转速rpm）
