探索光学的边界：深度解析光学焦深公式及其工程应用
在光学系统的设计与应用中，“清晰度”是用户最直观的感受。不过，这种清晰度并非存在于一个无限薄的平面上，而是存在于一个具有一定厚度的空间区域内。这个区域在光学工程中被称为焦深（Depth of Focus, DoF）。
理解焦深不仅关乎摄影美学的虚化效果，更是显微镜分辨率、激光加工精度以及半导体光刻技术中物理参数。这篇文章将深入探讨光学焦深公式的物理内涵、推导逻辑及其在实际工程中作用。
概念辨析：焦深（DoF）vs 景深（DoP）
在深入公式之前必须澄清一个常见的概念混淆：焦深（Depth of Focus）与景深（Depth of Field, DoF/DoP）虽然相关，但物理位置截然不同。
景深（DoF）：位于物方空间。指在物体移动时，成像依然保持清晰的物体前后范围。
焦深（DoF/DoF_focus）：位于像方空间。指在像平面（如传感器、胶片或视网膜）前后移动时，成像依然保持清晰的范围。
核心关系：焦深与景深通过系统的放大倍率（Magnification, ）相互关联。对于大多数宏观摄影或普通镜头，焦深远小于景深；但在显微光学或投影系统中，焦深变得。
光学焦深公式的物理推导

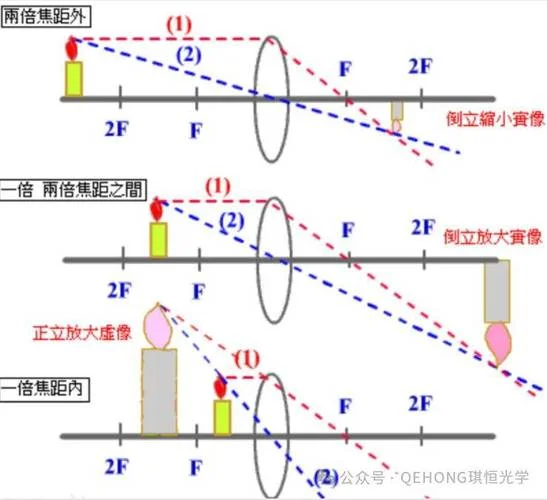

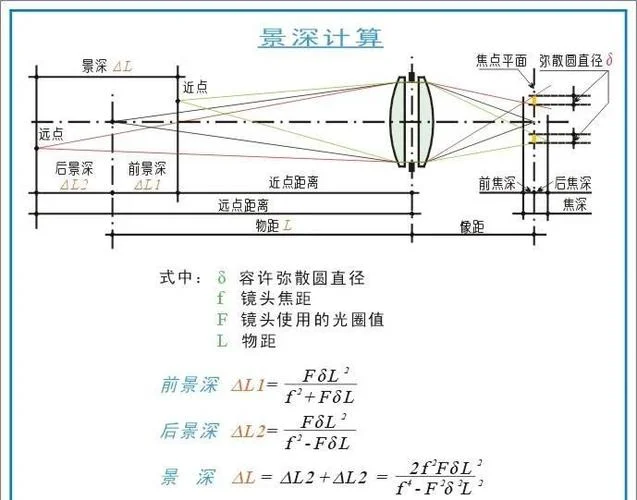

焦深的定义基于人眼或探测器对“模糊圈”（Circle of Confusion, CoC）的容忍度。当像点偏离理想焦平面时，它会形成一个模糊斑。如果这个模糊斑的直径小于某个临界值（即允许的最大模糊圈直径 ），人眼或传感器仍会认为图像是清晰的。
1 基础几何光学推导
根据相似三角形原理，我们能够建立焦深与数值孔径（NA）或光圈数（f-number, ）之间的关系。
假设：
= 光圈数（f-number），（焦距/入瞳直径）
= 允许的最大模糊圈直径（单位：微米，）
在像方空间，焦深（总焦深，Total Depth of Focus）的近似公式为：
其中 是横向放大倍率。
简化情况：
1. 对于普通摄影（）：放大倍率接近0，公式简化为：
：光圈越小（越大），焦深越大；允许的模糊圈越大，焦深越大。
2. 对于显微光学或投影系统（）：放大倍率不可忽略，必须利用完整公式。
2 基于数值孔径（NA）的更精确公式
在高精度光学系统（如显微镜、光刻机）中，使用数值孔径（Numerical Aperture, NA）比使用f-number更为准确，由于NA直接反映了系统的集光能力和分辨本领。
根据瑞利判据和波动光学理论，焦深（）与NA的关系为：
为简化工程应用，常采用以下经验公式（考虑衍射极限和几何模糊的综合效应）：
：光波长
：数值孔径
：介质折射率（空气为1，油浸为1.518等）
关键洞察：焦深与数值孔径的平方成反比。NA增加一倍，焦深将缩小为原来的四分之一。这是显微成像中“高分辨率”与“大焦深”难以兼得的根本原因。
数据说明：不同光学系统中的焦深对比
为了直观展示焦深公式的应用，下表列出了几种典型光学系统在标准条件下的焦深估算值。
| 光学系统类型 | 典型参数设置 | 允许模糊圈 () | 计算焦深 () | 物理意义说明 |
|---|---|---|---|---|
| 全画幅单反相机 | , 镜头, 无穷远对焦 | 0.030 | ~480 | 日常摄影中，前后景都清晰的范围较大，便于构图。 |
| 手机微距镜头 | , 放大 | 0.0015 | ~6.0 | 手机传感器小，允许模糊圈极小，即使光圈不大，焦深也极浅。 |
| 生物显微镜 | (40x物镜), | - | ~0.87 | 高分辨率下焦深极薄，需精密调焦才能看清单层细胞。 |
| 油浸显微镜 | (100x物镜), | - | ~0.28 | 极高NA带来极高分辨率，但焦深仅约280纳米，对样品平整度要求极高。 |
| DUV光刻机 | , | - | ~0.45 | 芯片制造中，焦深控制在亚微米级，对晶圆表面平整度要求苛刻。 |
注：显微镜和光刻机数据基于 估算，未考虑像差修正。
影响焦深因素分析
1 光圈数（f-number）
光圈越小（f-number越大），进入透镜的光线锥角越小，像点扩散越慢，焦深越大。这是摄影师通过缩小光圈来获得“大景深”背后的光学原理之一（尽管景深主要受物距作用，但焦深随之变更）。2 数值孔径（NA）
在显微系统中，NA是决定性的。提高NA可以提高分辨率，但代价是焦深急剧减小。因此，观察厚样品时，需要在“看清细节”和“看到整体”之间做出权衡。3 波长（）
短波长（如蓝光、紫外光）比长波长（红光、红外光）具有更小的衍射极限，从而提供更小的焦深和更高的分辨率。这也是为什么光刻技术不断向极紫外（EUV, 13.5nm）发展的原因之一——虽然焦深更难控制，但分辨率提升带来的集成度特长巨大。4 放大倍率（M）
在投影系统或显微摄影中，放大倍率越高，焦深越浅。这也是为什么高倍显微镜需要更精细的调焦机构。工程应用与挑战
1 计算摄影与焦点堆叠（Focus Stacking）
由于物理焦深有限，很多的现代微距摄影和工业检测采用“焦点堆叠”技术。通过拍摄多张不同焦平面的图像，后期软件合成一张全清晰图像。这本质上是对焦深物理限制的软件补偿。2 激光加工
在激光切割或焊接中，焦深决定了有效加工深度。较长的焦深允许对不平整表面进行加工，但会降低焦点处的功率密度。因此，需要根据材料厚度和表面粗糙度选择合适的光学头。3 半导体光刻
在芯片制造中，焦深（Depth of Focus, DOF）是衡量光刻工艺窗口（Process Window）指标。随着特征尺寸缩小，DOF变得极小（纳米级），要求光刻机具备很高的稳定性，任何微小的振动或温度变化都导致曝光失败。光学焦深公式不仅是教科书上的几何推导，更是连接光学理论工程实践的桥梁。它揭示了分辨率、光圈、波长与成像清晰度之间的深刻权衡。
对于摄影师，理解焦深有助于更好地控制画面虚实。
对于工程师，精确计算焦深是设计高分辨率显微系统、激光加工设备和光刻机。
随着光学技术，如超分辨显微术（STED, PALM）和计算光学的兴起，我们正在突破传统焦深的物理限制，但理解其基本公式，始终是探索光学世界的步。
参考文献与延伸阅读：
1. Hecht, E. Optics, 5th Edition. Addison-Wesley.
2. Smith, W. J. Modern Optical Engineering. McGraw-Hill.
3. ISO 9241-307:2008. Ergonomic requirements for office work with visual display terminals (VDUs) – Part 307: Visual display functions.
