深入解析 BSPT 螺纹：定义、计算公式与工程应用指南
在机械设计与管道工程中，螺纹连接是确保密封性与结构强度环节。在众多螺纹标准中，BSPT（British Standard Pipe Taper）作为一种经典的锥管螺纹，因其优异的自密封性能而被广泛应用于水、油、气等流体输送系统。然而，很多的工程师和技术人员对其具体的定义及计算公式存在混淆。这篇文章将深入探讨 BSPT 螺纹概念，提供精确的计算公式，并经由数据表格辅助理解。
什么是 BSPT 螺纹？
BSPT 全称为 British Standard Pipe Taper，即英国标准锥管螺纹。它属于惠氏螺纹（Whitworth）家族，首要特点是螺纹牙型角为 55°，且螺纹轴线与轴线之间存在锥度。
核心特点：
- 牙型角：55°（区别于公制螺纹的 60°）。
- 螺距：以每英寸牙数（TPI, Threads Per Inch）表示，而非毫米。
- 锥度：1:16，即直径每增加 16 单位，长度增加 1 单位。
- 密封原理：依靠螺纹的锥度配合产生的径向压力达成金属对金属的密封，需配合密封带（生料带）或密封胶使用，以达到最佳密封效果。

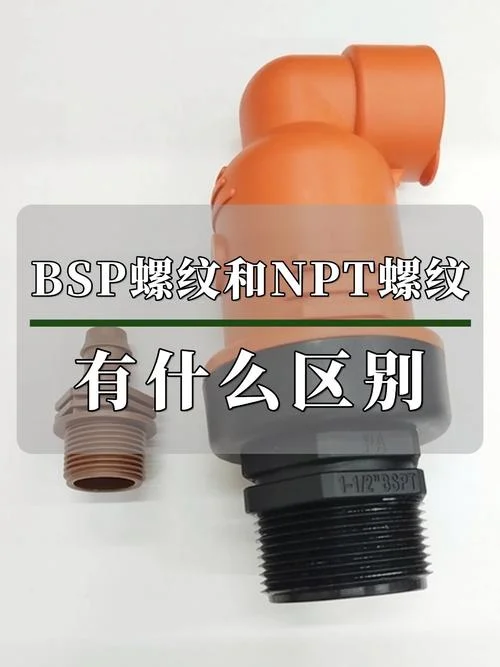

- BSPT：锥管螺纹，用于密封连接。
- BSPP (G 螺纹)：平行管螺纹，用于非密封或需额外密封圈的连接。
- NPT：美国标准锥管螺纹，牙型角同样为 60°，与 BSPT 不兼容。
BSPT 螺纹计算公式
BSPT 螺纹的尺寸计算基于其基本直径（大径）和螺距。下面呢是核心参数的计算公式：
1 基本参数定义
- ：螺纹大径（Major Diameter），单位为毫米（mm）。
- ：螺距（Pitch），单位为毫米（mm）。
- ：每英寸牙数（Threads Per Inch）。
- ：牙型角，BSPT 为 55°。

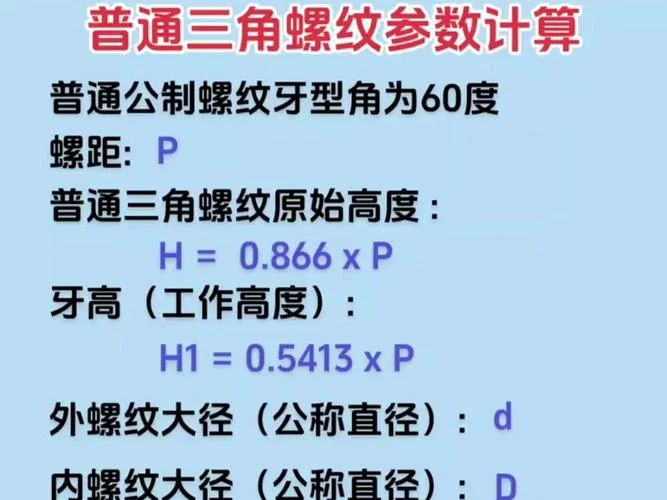

2 核心计算公式
(1) 螺距与 TPI 的换算
其中，25.4 是英寸转换为毫米的系数。
(2) 理论牙高（H）
惠氏螺纹的理论牙高为：(3) 工作牙高（h）
BSPT 螺纹的工作牙高为理论牙高的 5/8：(4) 小径（Minor Diameter, ）
(5) 中径（Pitch Diameter, ）
(6) 锥度计算
BSPT 的锥度为 1:16，即：
其中 为两端直径差， 为有效螺纹长度。
常见 BSPT 螺纹尺寸对照表
下表列出了最常用的 BSPT 螺纹规格及其关键尺寸。数据基于 ISO 7-1 标准。
| 公称尺寸 (英寸) | TPI (牙/英寸) | 大径 D (mm) | 螺距 P (mm) | 中径 D₂ (mm) | 小径 d₁ (mm) | 每英寸牙数 (TPI) |
|---|---|---|---|---|---|---|
| 1/8" | 28 | 9.728 | 0.907 | 9.147 | 8.567 | 28 |
| 1/4" | 19 | 13.157 | 1.337 | 12.301 | 11.445 | 19 |
| 3/8" | 19 | 16.662 | 1.337 | 15.806 | 14.950 | 19 |
| 1/2" | 14 | 20.955 | 1.814 | 19.793 | 18.631 | 14 |
| 3/4" | 14 | 26.441 | 1.814 | 25.279 | 24.117 | 14 |
| 1" | 11 | 33.249 | 2.309 | 31.770 | 30.291 | 11 |
| 1 1/4" | 11 | 41.910 | 2.309 | 40.431 | 38.952 | 11 |
| 1 1/2" | 11 | 47.803 | 2.309 | 46.324 | 44.845 | 11 |
| 2" | 11 | 59.614 | 2.309 | 58.135 | 56.656 | 11 |
- 大径 为外螺纹的最大直径。
- 中径 是螺纹配合的主要基准直径。
- 小径 是外螺纹的最小直径或内螺纹的最大直径。
如何正确选用与加工 BSPT 螺纹？
1 选用原则
1. 压力等级：BSPT 适用于中低压流体系统。对于高压系统，建议采用更精密的密封方式（如 O 型圈密封）。 2. 介质兼容性：由于是金属对金属密封，需确保材料耐腐蚀。常用材料包括碳钢、不锈钢、铜合金等。 3. 替代性：BSPT 与 NPT（美制锥管螺纹）在尺寸上接近，但不可互换。NPT 牙型角为 60°，而 BSPT 为 55°，强行混用会导致泄漏或螺纹损坏。2 加工与检测
- 加工：车削或滚压时，需确保锥度准确（1:16）。使用锥度环规或塞规进行通止规检测。
- 密封辅助：尽管 BSPT 具有自密封性，但建议利用聚四氟乙烯（PTFE）生料带或液态密封剂填充螺纹间隙，以补偿制造公差并防止微泄漏。
常见问题解答（FAQ）
Q1: BSPT 和 G 螺纹有什么区别？
A: BSPT 是锥管螺纹，用于密封；G 螺纹（BSPP）是平行管螺纹，用于非密封连接或需配合 O 型圈运用。两者牙型角相同（55°），但锥度不同。
Q2: 如何快速识别 BSPT 螺纹？
A: 使用螺纹规测量牙型角，若为 55° 且螺纹表面有锥度（直径随长度改变），则为 BSPT。若牙型角为 60° 且有锥度，则为 NPT。
Q3: BSPT 螺纹的密封是否需要拧紧力矩？
A: 需要。足够的拧紧力矩可使锥面产生塑性变形，完成金属接触密封。但过紧会导致螺纹损坏或连接件破裂，建议参照制造商推荐的扭矩值。
BSPT 螺纹作为英制锥管螺纹的代表，凭借其成熟的工艺和可靠的密封性能，在工业领域占据重要地位。掌握其计算公式与尺寸参数，对于确保管道系统的密封性与安全性。在实际应用中，务必严格区分 BSPT 与其他螺纹标准（如 NPT、M 螺纹），避免因误用导致的工程事故。
参考资料：- ISO 7-1:1994, Pipe threads where pressure-tight joints are made on the threads — Part 1: Dimensions, tolerances and designation
- British Standard BS 21: Specification for pipe threads for tubes and fittings where pressure-tight joints are made on the threads
这篇文章数据基于国际标准整理，实际工程应用中请以最新国标或行业标准为准。
