深入解析载体桩技术：核心公式、设计逻辑与工程应用
在现代土木工程与地基基础处理领域，载体桩（Carrier Pile）作为一种高效、经济且适应性强的桩基形式，正逐渐取代部分传统预制桩和灌注桩。其核心优势在于通过特殊的成孔与投石工艺，在桩端形成一个高密度的“载体”（Compacted Gravel/Crushed Stone Body），从而显著提高单桩承载力并减小沉降。
不过，载体桩的设计与施工并非简单的“打桩”，其力学行为复杂，涉及岩土力学、桩土相互作用以及动态压实理论。这篇文章将围绕“载体桩公式”这一核心概念，深入剖析其承载力计算、沉降估算及关键设计参数的逻辑，并结合实际数据表格，为工程师提供一份详实的技术参考。
载体桩的工作原理与技术特点

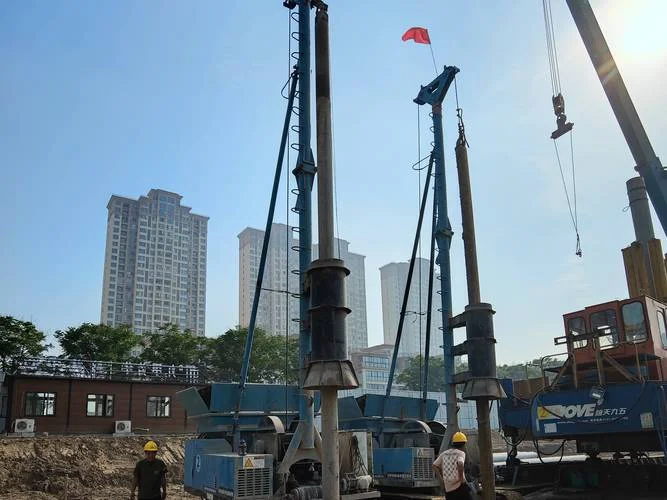

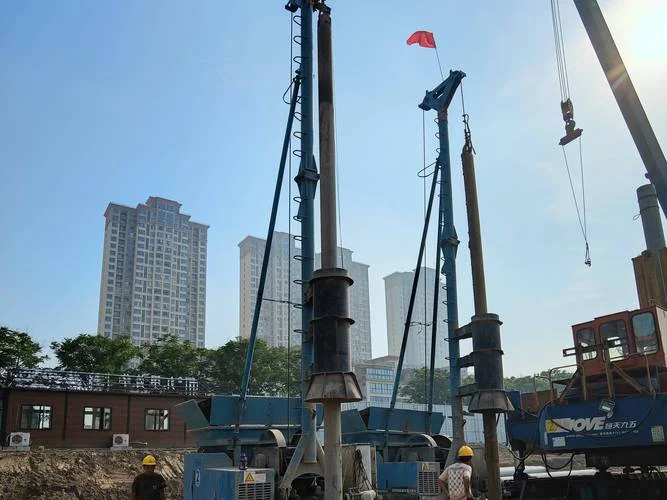

载体桩由钢筋混凝土桩身和桩底扩大的“载体”组成。施工时，先钻孔至设计深度，然后投入碎石或卵石，利用重锤多次夯实，形成一个密实的球状或钟形载体。
核心特点：
1. 端承为主，摩擦为辅：载体极大地增加了桩端土的密实度，使桩端阻力成为承载力的主要来源。
2. 挤密效应：投石夯实过程对桩周土体产生强烈的侧向挤密作用，提高了桩侧摩阻力。
3. 适应性广：适用于软土、填土、砂土及一般粘性土层。
载体桩承载力公式解析
载体桩的竖向极限承载力标准值 由桩侧总摩阻力 和桩端总阻力 两部分组成。根据中国行业标准《建筑桩基技术规范》（JGJ 94-2008）及《载体桩技术规程》（JGJ/T 135-2001），其基本计算公式如下：
其中：
桩侧总摩阻力 ()
：桩身周长（m）
：第 层土的侧摩阻力特征值（kPa）
：第 层土的厚度（m）
注意：对于载体桩，由于夯实过程的挤密效应，桩侧摩阻力特征值 可比普通钻孔灌注桩提高 20%~50%，具体需通过现场试验确定。
桩端总阻力 ()
这是载体桩设计难点。载体桩的桩端阻力并非直接作用于原状土，而是作用于密实的“载体”之上。其计算公式表达为：
或者更常见的工程经验公式形式：
：承载力修正系数，反映载体对桩端土强化作用的折减或增强因子（取 1.1~1.5，视土质而定）。
：处理后桩端平面处地基承载力特征值（kPa）。
：载体底面积（m²）。
：桩端端阻力特征值（kPa）。
：等效桩端面积，考虑应力扩散后的有效承载面积。
关键点： 的计算依赖于载体的体积、投石量、夯实次数以及土体的物理力学指标。
关键设计参数与数据说明表
为了更直观地展示载体桩设计中参数及其典型取值范围，下表列出了不同土层条件下载体桩的主要设计参数建议值。这些数据基于大量工程实践总结，可作为初步设计的参考。
表1：不同土层条件下载体桩设计参数参考表
| 土层类型 | 桩身直径 D (mm) | 载体直径 D_carrier (mm) | 载体高度 h (mm) | 侧摩阻力增强系数 | 端阻力修正系数 | 典型单桩承载力特征值 (kN) |
|---|---|---|---|---|---|---|
| 淤泥质土 | 300-400 | 600-800 | 800-1000 | 1.1 - 1.2 | 1.0 - 1.1 | 800 - 1200 |
| 粉质粘土 | 300-400 | 500-700 | 600-800 | 1.2 - 1.3 | 1.1 - 1.2 | 1200 - 1800 |
| 粉土/砂土 | 300-500 | 500-600 | 500-700 | 1.3 - 1.4 | 1.2 - 1.3 | 1800 - 2500 |
| 碎石土/密实砂 | 400-500 | 500-600 | 400-600 | 1.4 - 1.5 | 1.3 - 1.5 | 2500 - 3500+ |
注：
1. 载体直径为桩身直径的 1.5~2.5 倍。
2. 侧摩阻力增强系数 是指载体桩侧摩阻力与普通钻孔桩侧摩阻力之比。
3. 承载力特征值 仅为估算值，实际设计需结合静载试验确定。
表2：载体桩施工关键质量控制指标
| 施工环节 | 控制指标 | 标准要求/建议值 | 对承载力的影响 |
|---|---|---|---|
| 投石量 | 每米投石量 | 1.5 - 2.5 t/m | 决定载体体积和密实度，直接影响 |
| 夯实次数 | 三锤贯入度 | ≤ 50 mm/锤 | 反映载体密实程度，贯入度越小，承载力越高 |
| 桩身混凝土 | 强度等级 | ≥ C25 | 保证桩身完整性，防止压屈破坏 |
| 垂直度 | 桩身垂直偏差 | ≤ 1% | 偏差过大会导致偏心受力，降低有效承载力 |
沉降计算：的变形控制
承载力只是载体桩设计的一半，沉降控制是软土地区设计的决定性因素。载体桩的沉降囊括桩身压缩量、载体压缩量和桩端下土层压缩量。
总沉降计算公式
：桩身压缩量
：载体压缩量（较小，因载体由碎石构成，压缩模量高）
：桩端下土层压缩量
桩端下土层压缩量 () 的计算
采用分层总和法：
：第 层土在荷载作用下的附加应力（kPa）
：第 层土的压缩模量（MPa）
：第 层土的厚度（m）
关键修正：由于载体的存在，桩端附加应力扩散角增大，计算 时，应力扩散角取 30°~45°，具体取决于载体的高径比和土质。
工程应用案例简析
项目背景：某沿海地区高层住宅项目，地质条件为表层 5m 淤泥质土，下部为 10m 粉质粘土，再下为密实砂层。
设计方案：
采用载体桩，桩径 400mm。
桩端进入密实砂层 1.0m。
投石量 2.0t/m，夯实次数 8 次。
计算过程：
1. 侧摩阻力：粉质粘土层侧摩阻力特征值取 50kPa，考虑增强系数 1.3，实际取 65kPa。
2. 端阻力：载体底面积按直径 700mm 计算，。端阻力特征值 取 3000kPa，修正系数 。
3. 单桩承载力：
取安全系数 2.0，则承载力特征值 。
结果：通过静载试验验证，单桩极限承载力达到 1900kN，沉降量控制在 20mm 以内，满足设计要求。
结论与建议
载体桩技术通过“以石代土”和“动态压实”的原理，有效解决了软土地基承载力低、沉降大的难题。其核心在于对载体桩公式中各参数的准确取值，尤其是端阻力修正系数 和侧摩阻力增强系数 。
建议：
1. 重视现场试验：公式中的经验系数具有地域性，必须经过现场静载试验确定 和 。
2. 严格控制施工质量：投石量和夯实次数是保证载体质量，需全程监控。
3. 结合数值模拟：对于复杂地质条件，建议结合有限元软件（如 PLAXIS、ABAQUS）进行应力-应变分析，验证公式计算的合理性。
载体桩不仅是一种桩型，更是一种系统的地基处理思想。深入理解其背后的力学公式与工程逻辑，是实现安全、经济、高效基础设计。
