深入解析总线带宽：核心计算公式与性能优化指南
在现代计算机体系结构和电子工程领域，总线带宽（Bus Bandwidth） 是衡量系统数据吞吐能力指标。无论是 CPU 与内存之间的通信，还是 PCIe 设备与主板的连接，总线带宽直接决定了数据交换的效率，进而影响整个系统的性能瓶颈。
这篇文章将深入探讨总线带宽的计算逻辑，解析核心公式，并通过实际案例和表格数据，帮助读者全面理解如何评估和优化总线性能。

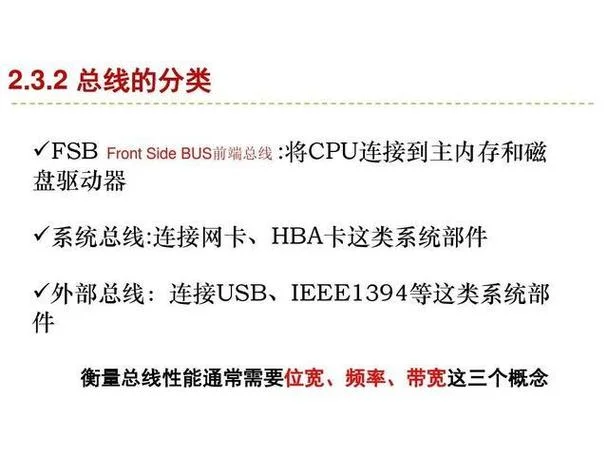

什么是总线带宽？
总线带宽是指单位时间内总线能够传输的最大数据量，以 字节每秒（GB/s） 或 位每秒（Gbps） 为单位。它反映了数据在源节点（如 CPU、GPU）和目的节点（如内存、硬盘、网卡）之间传输的速度上限。
需，总线带宽不同于总线频率（Frequency）。频率是时钟信号的快慢，而带宽是实际有效数据传输的速度。两者凭借数据宽度（Data Width）和传输机制紧密相关。
总线带宽计算公式
总线带宽的计算并非单一公式，而是根据总线的类型（并行总线 vs 串行总线）和传输机制（单倍数据速率 DDR、四倍数据速率 QDR 等）有所不同。
通用基础公式
对于大多数数字总线，带宽的基本计算逻辑如下：
其中：
总线频率（Frequency）：指有效数据传输频率，单位为 Hz。
数据位宽（Data Width）：总线一次能并行传输的数据位数（bit）。
传输效率系数：取决于具体的传输技术（如 DDR 技术的系数为 2，由于在一个时钟周期内完成两次数据传输）。
常见总线类型的计算公式
A. 并行总线（如 DDR 内存总线）
并行总线采用双倍数据速率（DDR, Double Data Rate）技术，即在时钟信号的上升沿和下降沿都实施数据传输。
乘以 2：代表 DDR 技术，每个时钟周期传输 2 次数据。
除以 8：将位（bit）转换为字节（Byte）。
示例：DDR4-3200 内存，位宽为 64-bit。
B. 串行总线（如 PCIe、SATA、USB）
串行总线使用编码技术（如 8b/10b 或 128b/130b），这会导致一定的开销。
速率：单通道每秒传输的吉比特数。
通道数（Lanes）：物理链路的数量（如 PCIe x4, x16）。
编码效率： PCIe 3.0 利用 128b/130b 编码，效率约为 98.46%；旧式 SATA 利用 8b/10b，效率为 80%。
示例：PCIe 3.0 x16 通道。
单通道速率：8 GT/s (Giga Transfers per second)
编码效率：128/130 ≈ 98.46%
有效带宽：
影响总线带宽因素
理解公式后，我们需要知道哪些因素会效应实际带宽的实现：
| 因素 | 说明 | 对带宽的影响 |
|---|---|---|
| 总线频率 | 时钟信号的频率 | 频率越高，潜在带宽越大。 |
| 数据位宽/通道数 | 传输的数据线数量或并行位宽 | 位宽越宽或通道越多，单次传输数据量越大。 |
| 传输协议/编码 | 如 DDR、PCIe 编码方法 | 编码开销会降低有效带宽（如 8b/10b 编码损失 20%）。 |
| 总线负载与竞争 | 多个设备共享总线 | 实际带宽低于理论最大值，取决于并发请求。 |
| 延迟（Latency） | 数据从发送到接收的时间 | 高延迟不一定降低带宽，但会严重影响小数据量的吞吐量。 |

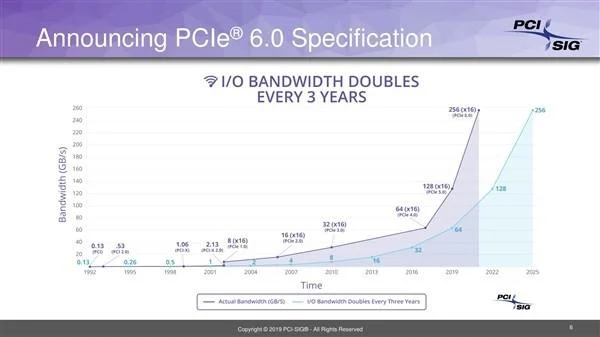

主流总线带宽数据对比表
为了更直观地理解不同总线的性能差异，以下表格列出了常见总线接口的理论最大带宽（基于典型配置）：
| 总线类型 | 典型规格 | 单通道速率 | 通道数示例 | 理论最大带宽 (GB/s) | 主要应用场景 |
|---|---|---|---|---|---|
| DDR4 内存 | DDR4-3200 | 3.2 GT/s | 64-bit (单条) | 64.0 | CPU 与内存通信 |
| DDR5 内存 | DDR5-4800 | 4.8 GT/s | 64-bit (单条) | 96.0 | 高性能计算、新平台 |
| PCIe 3.0 | x16 通道 | 8 GT/s | 16 | 15.75 | 高端显卡、NVMe SSD |
| PCIe 4.0 | x16 通道 | 16 GT/s | 16 | 31.5 | 最新显卡、高速存储 |
| PCIe 5.0 | x16 通道 | 32 GT/s | 16 | 63.0 | AI 训练卡、顶级 GPU |
| SATA III | 单通道 | 6 Gbps | 1 | 600 MB/s (0.6) | 传统机械硬盘、SATA SSD |
| USB 3.2 Gen 2 | 单通道 | 10 Gbps | 1 | 1.25 | 高速外接硬盘、外设 |
| Thunderbolt 4 | 双通道 | 40 Gbps | 2 (聚合) | 5.0 | 高速外设坞站、外接显卡 |
注：
1. PCIe 带宽计算需考虑编码效率（128b/130b），因此理论值略低于简单的 。
2. 实际应用中，由于协议开销、错误重传和系统瓶颈，实际可用带宽低于理论值。
如何提升总线带宽性能？
在实际系统设计和优化中，提升总线带宽可以从以下几个方向入手：
1. 升级总线代际：从 PCIe 3.0 升级到 PCIe 4.0 或 5.0，直接翻倍单通道速率。
2. 增加通道数：使用 x16 而非 x8 的 PCIe 插槽，或组建 RAID 阵列增加 SATA/NVMe 通道。
3. 优化内存配置：运用双通道或四通道内存架构，将位宽从 64-bit 提升至 128-bit 或 256-bit，从而线性提升内存带宽。
4. 减少协议开销：选择编码效率更高的传输标准（如 PCIe 5.0 相比 3.0 编码效率更高）。
5. 负载均衡：避免单条总线承载过多高带宽设备，确保数据流均匀分布。
总线带宽是计算机系统性能的“高速公路宽度”。经由掌握总线带宽的计算公式，工程师和用户可以更准确地评估硬件性能，识别系统瓶颈。从 DDR 内存到 PCIe 总线，每一次技术的迭代都伴随着公式中参数与提升。
在选择硬件或设计系统时，不应仅关注单一指标，而应结合频率、位宽、编码效率等多维度因素，全面评估总线的实际吞吐能力，从而实现性能与成本的最佳平衡。
参考文献与延伸阅读：
Intel Architecture Manual - Memory Subsystem
PCI-SIG PCIe Base Specification
JEDEC DDR4/DDR5 Standard
