钢结构起脊设计核心：公式解析、计算逻辑与工程应用指南
在工业厂房、大跨度仓库及体育场馆等钢结构工程中，“起脊”（即屋面形成三角形或梯形坡度）是一项关键的结构与建筑构造措施。它不仅关乎雨水排放效率，更直接影响结构的受力分布、材料用量及施工成本。很多的初学者甚至部分初级工程师常混淆“建筑起脊”与“结构起脊”的概念，导致设计偏差。
这篇文章将深入解析钢结构起脊公式及其背后的计算逻辑，结合实例数据表格，为工程人员提供一份清晰、实用的技术参考。
什么是“起脊”？为何需要计算？

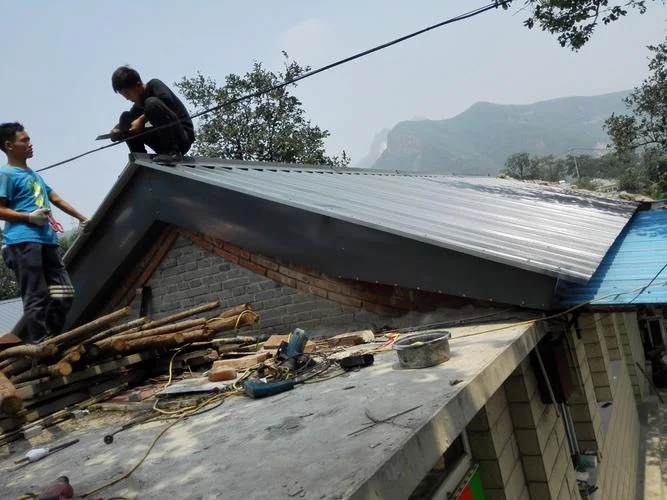

起脊是指将原本平直的屋面梁或桁架两端抬高，形成中间高、两边低的坡度，以便排水。在钢结构中，常见的起脊形式涵盖：
1. 梁式起脊：通过改变钢梁截面高度或设置三角加劲肋实现。
2. 桁架起脊：经由调整上弦杆长度或节点位置形成坡度。
3. 檩条起脊：在平梁上经过调整檩条支撑点高度形成屋面坡度。
核心目的：
排水需求：满足《屋面工程技术规范》对最小排水坡度的要求（金属屋面坡度≥5%~10%）。
结构优化：合理分布弯矩，减少跨中挠度。
经济平衡：在材料用量与施工难度之间寻找最优解。
核心起脊公式与计算逻辑
钢结构起脊并非单一公式，而是一组基于几何关系和结构力学的计算体系。下面呢是三大核心计算公式：
基本几何坡度公式
这是最基础的起脊高度计算公式，适用于确定屋面坡度角 或起脊高度 。
其中：
：起脊高度（屋脊相对于檐口的高度差，单位：mm 或 m）
：跨度（两支座之间的距离，单位：mm 或 m）
：屋面坡度角（单位：度）
工程提示：钢结构屋面坡度 在 3°~10° 之间。若跨度 固定，所需起脊高度 可由下式得出：
三角加劲肋（三角撑）高度计算
在实际工程中，常在钢梁端部设置三角形加劲肋以实现起脊。其高度计算需考虑构造要求：
更精确地，若梁为变截面梁或需设置三角垫板，则：
其中 为构造余量（取 20~50mm），用于确保焊接空间和排水顺畅。
檩条起脊高度差计算
当采用平梁+檩条系统时，檩条两端需设置不同高度块（垫块）以形成坡度：
即：一端檩条支撑高度 = 基准高度，另一端檩条支撑高度 = 基准高度 + 。
起脊参数选择参考表
不同屋面材料和结构形式对最小坡度有明确要求。下表提供了常见钢结构屋面的起脊参数建议：
| 屋面类型 | 最小建议坡度 () | 最小建议坡度 (%) | 起脊高度 示例 (跨度 30m) | 起脊高度 示例 (跨度 60m) | 备注 |
|---|---|---|---|---|---|
| 压型钢板 + 保温棉 | 5° | ~8.7% | 1.31 m | 2.63 m | 需设防水密封条 |
| 铝镁锰板 | 3° | ~5.2% | 0.79 m | 1.57 m | 可做到更小坡度，但需加强防水 |
| 彩钢夹芯板 | 5° | ~8.7% | 1.31 m | 2.63 m | 施工简便，应用最广 |
| 玻璃采光带 | 10° | ~17.6% | 2.63 m | 5.26 m | 避免积水导致漏光或破裂 |
| 重型屋面（瓦） | 15°+ | ~26.8% | 3.98 m | 7.96 m | 需额外考虑风荷载与自重 |
注：起脊高度 按 计算， 和 为典型工业厂房跨度。
工程实例：某30m跨度厂房起脊设计
项目背景
结构形式：门式刚架轻型钢结构 跨度：30m 屋面材料：0.6mm厚彩钢夹芯板 设计要求：满足最小5°坡度，确保排水顺畅。计算步骤
1. 确定坡度角：取
2. 计算起脊高度：
取整为 1.31m。
3. 结构达成形式：
采用变截面H型钢梁，跨中高度1.0m，支座处高度2.31m（1.0 + 1.31）。
或在平梁（高1.2m）两端设置三角加劲肋，肋高1.31m，顶部连接檩条。
4. 檩条布置：
檩条间距1.5m，沿跨度方向共20榀。
每榀檩条两端支撑高度差为1.31m，需定制不同高度垫块。
结果验证
排水能力：5°坡度满足夹芯板排水要求。 结构安全：变截面梁弯矩分布更合理，节省钢材约8%~12%。 施工可行性：三角加劲肋尺寸适中，便于焊接与防腐处理。常见误区与注意事项
1. 混淆“建筑坡度”与“结构坡度”
建筑图纸上的坡度包含找坡层厚度，而结构计算应基于结构构件本身的几何坡度。设计时需明确区分，避免檩条安装后实际坡度不足。
2. 忽视节点构造细节
起脊处（屋脊）是雨水易积聚区域，必须设置泛水板和密封胶。若起脊高度过小，导致泛水板安装困难，增加渗漏风险。
3. 风荷载影响被低估
起脊会改变屋面风压分布。在风吸力作用下，屋脊处产生负压集中，需加强檩条与刚架的连接节点，必要时增加拉条系统。
4. 施工误差累积
长跨度下，微小的坡度误差会导致起脊高度偏差显著。建议在施工阶段使用全站仪精确控制支座标高，而非仅依赖模板或临时支撑。
钢结构起脊设计看似简单，实则融合了建筑功能、结构力学与施工经济性的综合考量。掌握 这一核心公式，并结合具体屋面材料规范选择合适坡度，是确保工程质量和成本控制。
在实际项目中，建议工程师：
优先采用变截面梁以实现平滑起脊；
对大跨度结构进行风荷载专项分析；
在施工图中明确标注起脊高度公差（±5mm）。
通过科学计算与精细化设计，钢结构起脊不仅能有效排水，更能提升整体结构的耐久性与美观度。
参考文献：
1. 《钢结构设计标准》GB 50017-2017
2. 《门式刚架轻型房屋钢结构技术规范》GB 51022-2015
3. 《屋面工程技术规范》GB 50345-2012
