深入解析电磁波波阻抗：定义、公式与应用全景
在电磁学与无线通信领域，波阻抗（Wave Impedance） 是一个核心概念。它不仅决定了电磁波在介质中传播时的电场与磁场比值，还直接影响天线设计、电磁兼容（EMC）以及雷达探测等关键技术的性能。这篇文章将深入探讨电磁波波阻抗的物理意义、计算公式及其在不同介质中的表现，并通过数据表格直观展示其转变规律。
什么是波阻抗？
波阻抗（用符号 或 显示）定义为电磁波中电场强度（E）与磁场强度（H）的比值。对于沿某一方向传播的平面波，其定义为：
与电路中的“特性阻抗”不同，波阻抗是介质本身的属性，而非传输线的几何属性。它反映了介质对电磁波传播的“阻力”或“响应特性”。
物理意义

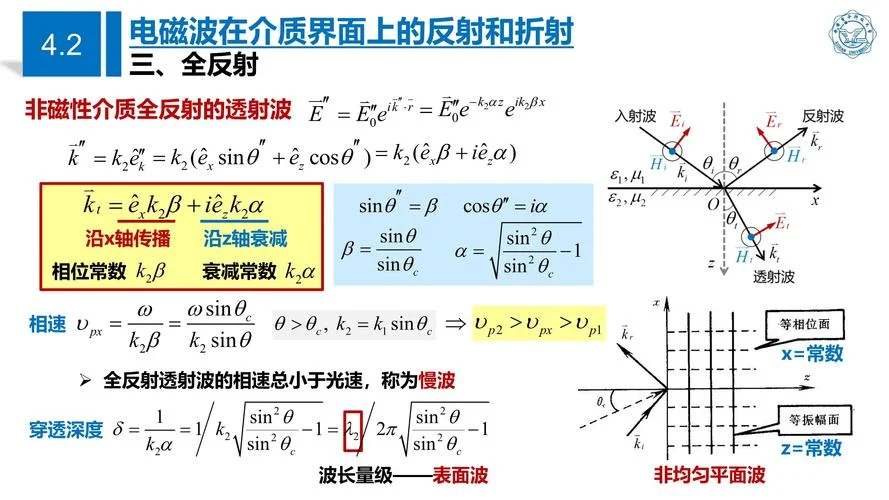

- 能量传输效率：波阻抗影响电磁波从一种介质进入另一种介质时的反射和透射系数。
- 场量关系：它建立了电场和磁场之间的桥梁，使得我们只需知道其中一个量，即可推导出另一个量。
电磁波波阻抗的通用公式
在均匀、线性、各向同性的介质中，波阻抗由介质的磁导率（）和介电常数（）决定。其通用公式为：
其中：- ：介质的绝对磁导率（H/m）
- ：介质的绝对介电常数（F/m）
- ：真空磁导率
- ：真空介电常数
特殊情况：无损耗介质
当介质无损耗（即电导率 ）时，上面这些公式直接适用。此时波阻抗为实数，电场与磁场同相位。特殊情况：有损耗介质
当介质存在电导率 时，波阻抗变为复数：其中 为角频率。此时电场与磁场存在相位差，且波在传播过程中会衰减。
真空与自由空间中的波阻抗
在自由空间（真空）中，，。因此，真空波阻抗 为：
在实际工程应用中，近似取值为：
这一数值是天线设计和射频电路匹配的紧要基准。，半波偶极天线在自由空间中的输入阻抗约为 73 Ω，与 377 Ω 的差异需要通过阻抗匹配网络来优化能量传输效率。
不同介质中的波阻抗对比
波阻抗随介质的电磁参数变化而转变。下面呢是几种常见介质在低频或静态近似下的波阻抗计算结果：
表1：常见介质的波阻抗参考值
| 介质类型 | 相对介电常数 () | 相对磁导率 () | 波阻抗 (, ) | 说明 |
|---|---|---|---|---|
| 真空 | 1.0 | 1.0 | 377 | 基准值 |
| 空气 | ~1.0006 | ~1.0 | 377 | 与真空几乎相同 |
| 聚乙烯 (PE) | 2.25 | 1.0 | ~251 | 常用于电缆绝缘 |
| 聚四氟乙烯 (PTFE) | 2.1 | 1.0 | ~260 | 高频电路常用基材 |
| 玻璃 | 3.7 - 10 | 1.0 | ~196 - 119 | 视具体成分而定 |
| 水 (25°C) | 80 | 1.0 | ~42 | 高频下有效介电常数降低 |
| 铜 (良导体) | - | - | ~0.02 | 极低阻抗，趋肤效应显著 |
注：对于导体（如铜、铝），由于 ，波阻抗极小，且核心为复数，表示电场远小于磁场，能量核心被反射而非透射。
波阻抗在工程中的应用
1 天线设计
天线的辐射效率与波阻抗密切相关。为了使天线向自由空间高效辐射能量，天线的输入阻抗应尽接近自由空间波阻抗（或通过匹配网络转换）。，微带贴片天线的阻抗设计需考虑基板介电常数对波阻抗的效应。2 电磁兼容（EMC）
在 EMC 测试中，理解波阻抗有助于区分近场与远场：- 近场区：电场主导或磁场主导，波阻抗随距离剧烈变化。
- 远场区：电场与磁场比值稳定在 377 Ω，形成平面波。
3 雷达与遥感
雷达接收到的回波强度取决于目标表面的波阻抗与周围介质的差异。，金属目标的波阻抗极低，导致几乎全反射；而土壤或植被的波阻抗较高，部分能量被吸收或透射。常见误区澄清
| 误区 | 正确理解 |
|---|---|
| 波阻抗是传输线的特性 | 波阻抗是介质的属性；特性阻抗是传输线几何结构和介质共同决定的。 |

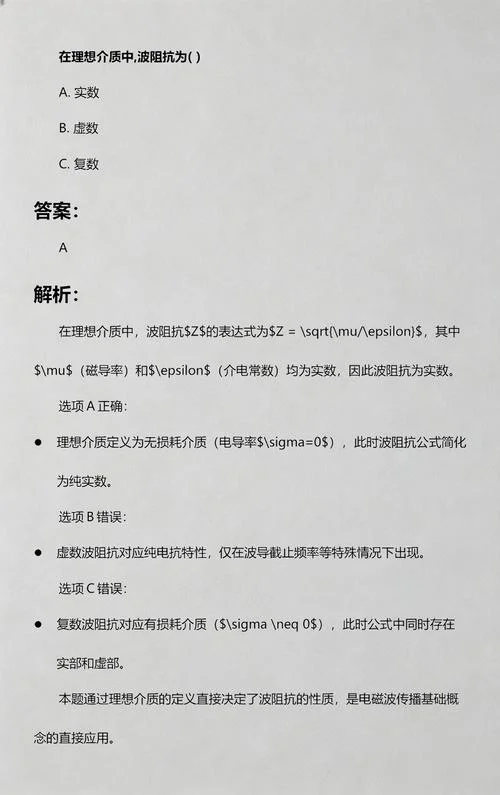

| 所有介质中波阻抗都是实数 | 仅在无损耗介质中为实数；在导体或损耗介质中为复数。 |
| 波阻抗与频率无关 | 在无损耗介质中与频率无关；但在有损耗介质中， 随频率转变。 |
电磁波波阻抗公式 看似简单，却蕴含着电磁波与物质相互作用的深刻物理规律。从自由空间的 377 Ω 到导体的近似 0 Ω，波阻抗决定了电磁波如何传播、反射和吸收。掌握这一概念，对于射频工程师、物理学家以及通信系统设计者而言，是优化系统性能、提升信号质量。
在高频（如毫米波、太赫兹）技术，材料色散和非线性效应将使波阻抗的计算更加复杂，但其核心定义——电场与磁场的比值——仍将作为电磁理论基石持续发挥作用。
