精准掌控机械节奏：深入解析节距计算公式及其应用
在机械工程、传动设计及制造领域，“节距”（Pitch）是一个基础却的概念。无论是自行车链条的咬合、齿轮的啮合，还是印刷机的滚筒传动，节距的准确性直接决定了系统的运行平稳性、噪音水平以及使用寿命。很多的工程师和技术人员在面对复杂的传动系统时，对“节距”的具体定义及其计算方法感到困惑。
这篇文章将深入探讨节距计算公式逻辑，区分不同机械元件中的节距定义，并通过实际案例和数据表格，帮助你建立清晰的知识框架。
什么是节距？
，节距是指相邻两个相同特征点之间的距离。但在不同的机械元件中，这个“特征点”的定义不同，因此计算公式也截然不同。
常见的节距类型包括：
1. 链节距（Chain Pitch）：链条上相邻两滚子中心之间的距离。
2. 齿轮模数与周节（Gear Module & Circular Pitch）：齿轮齿距的度量形式。
3. 丝杆导程与螺距（Lead & Pitch of Screw）：螺纹相邻牙尖之间的距离。
核心节距计算公式详解
链条节距计算公式
链条是传递动力最常用的柔性元件。其节距（用 体现）是选型时的首要参数。
基本定义：
其中：
：链条节距（mm 或 inch）
：链条总长度（mm 或 inch）
：链条的链节数
注意： 在实际工程中，链条节距由标准系列决定（如 A系列、B系列），常见的有 6.35mm (1/4")、9.525mm (3/8")、12.7mm (1/2") 等。设计时是根据负载和速度选择标准节距，而非反向计算。
齿轮周节（Circular Pitch）计算公式
齿轮的啮合依赖于齿距的一致性。周节 是指分度圆上相邻两齿同侧齿廓之间的弧长。
计算公式：
其中：
：周节（mm）
：分度圆直径（mm）
：齿数
：模数（mm），
关键关系：
模数 是齿轮标准化的基本参数。
周节 与模数的关系为：。
螺纹螺距（Thread Pitch）计算公式
对于单头螺纹，螺距 等于导程 ；对于多头螺纹，螺距 与导程 的关系为：
其中：
：螺距（相邻两牙在中径线上对应两点间的轴向距离）
：导程（同一条螺旋线上相邻两牙对应点的轴向距离）
：螺纹头数
数据说明：常见机械元件节距标准表
为了更直观地理解不同元件的节距规格，下表列出了几种常见机械传动元件的标准节距数据：
| 元件类型 | 参数名称 | 常见标准值/规格 | 单位 | 备注 |
|---|---|---|---|---|
| 滚子链条 | 节距 () | 6.35, 9.525, 12.7, 15.875, 19.05 | mm | 对应英制 1/4", 3/8", 1/2", 5/8", 3/4" |
| 滚子链条 | 节距 () | 08B, 10B, 12B, 16B | - | 国标/ISO标准编号，B系列 |
| 渐开线齿轮 | 模数 () | 1, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10 | mm | 标准模数系列，决定齿的大小 |
| 渐开线齿轮 | 周节 () | mm | m=2 时，p ≈ 6.28 mm | |
| 公制螺纹 | 粗牙螺距 () | M6: 1.0, M8: 1.25, M10: 1.5, M12: 1.75 | mm | 标准粗牙螺纹，无需标注螺距 |
| 公制螺纹 | 细牙螺距 () | M10×1.0, M12×1.25 | mm | 细牙螺纹需明确标注螺距 |
| 梯形螺纹 | 螺距 () | 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20 | mm | 常用于丝杆传动 |
注： 以上数据仅为常见标准示例，具体选型需参考 GB、ISO 或 DIN 等国家标准。
实际应用案例：如何正确计算与设计？
案例 1：链条传动中心距估算
假设我们设计一个链条传动系统，已知：
小链轮齿数
大链轮齿数
链条节距 mm
中心距系数 （经验值）
目标： 估算中心距 。
计算步骤：
1. 计算链节数 （近似）：
此公式用于已知中心距求链节数。反之，若已知链节数求中心距，则需解方程或使用近似公式：
2. 假设我们选定链节数 节：
结论： 中心距约为 367 mm。此计算确保了链条长度合适，且不会过紧或过松。
案例 2：齿轮模数与节距的匹配
若需设计一个传递扭矩的齿轮，选定模数 mm，齿数 。
计算：
分度圆直径： mm
周节： mm
验证：
若使用另一模数 的齿轮与之啮合，其周节 mm。
由于 ，两齿轮无法正确啮合。这强调了在配对齿轮设计中，模数必须相同，从而保证节距一致。
常见误区与注意事项
1. 混淆“节距”与“外径”：
链条节距是内部滚子中心距，不是链条外径。
齿轮节距是弧长，不是齿顶高或齿根高。
2. 单位错误：
英制链条（如 40#、50#）节距以英寸为单位，公制链条以毫米为单位。换算时务必注意：1 inch = 25.4 mm。
：1/2" 链条节距 = 12.7 mm，而非 50 mm。
3. 多头螺纹的误解：
螺距 ≠ 导程 。对于双头螺纹，导程是螺距的两倍。在计算丝杆直线运动速度时，应采用导程，而非螺距。

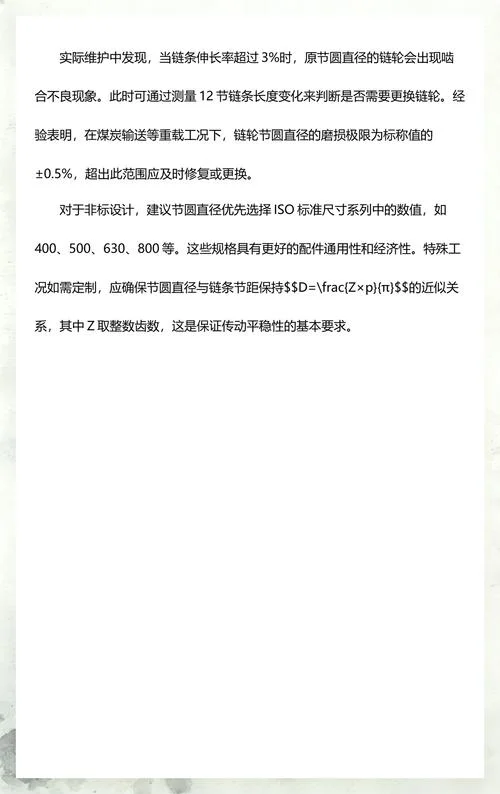

4. 忽略公差与磨损：
链条在利用过程中会因磨损而伸长，导致实际节距变大，作用啮合精度。设计时需预留张紧装置。
节距计算公式虽看似简单，却是机械传动设计的基石。无论是选择标准链条、设计非标齿轮，还是选型精密丝杆，准确理解和应用节距概念，都能有效避免装配错误、提高传动效率并延长设备寿命。
在实际工程中，建议：
优先选用标准件，其节距已标准化。
严格核对单位，特别是英制与公制的转换。
结合仿真软件进行验证，确保计算结果符合实际工况。
希望这篇文章能帮助你清晰地掌握节距计算公式要点，为你的机械设计与制造工作提供坚实的理论支持。
