桥架尺寸计算公式详解：从理论到实战的全方位指南
在电气工程与建筑安装领域，电缆桥架（Cable Tray）被誉为“电缆的血管”。它不仅承载着电力、通信等各类线缆，更关乎整个系统的安全性、散热性及后期维护的便捷性。不过，很多的工程人员在选型时凭经验估算，导致桥架过满引发散热不良，或预留过多造成成本浪费。
这篇文章将深入解析桥架尺寸计算逻辑，提供实用的公式与数据参考，帮助工程师实现精准选型。
核心原则：为什么不能只看“长度”？
桥架的尺寸计算并非简单的数学加法，而是一个涉及填充率、散热、规范约束的综合工程问题。
根据《电力工程电缆设计标准》（GB 50217）及行业通用规范，电缆在桥架内的填充率（Fill Ratio）是决定桥架截面尺寸指标：
控制电缆：填充率不宜超过 40%。
电力电缆：填充率不宜超过 40%（若为单列布置且无特殊散热要求，部分规范允许放宽至50%，但推荐40%以预留扩容空间）。
通信电缆/光缆：填充率不宜超过 50%。
注意：这里的“填充率”是指电缆总截面积（含绝缘层、护套）与桥架内横截面积的比值，而非电缆外径之和。
桥架尺寸计算核心公式
基础填充率公式
其中：
：填充率（%）
：所有电缆截面积之和（）
：桥架有效内截面积（）
关键点： 需将每根电缆的外径换算为等效圆形截面积，或直接使用电缆厂家提供的最大外径包络面积。对于非圆形电缆，需按实际最大轮廓面积计算。
桥架宽度估算公式
当已知电缆总截面积 和目标填充率 时，可反推所需桥架的最小有效内截面积 ：
若桥架高度 已确定（如标准系列 50mm, 100mm, 150mm 等），则所需最小宽度 为：
多层桥架布置时的修正
当电缆需分层敷设时，需考虑层间散热与安装空间。每层之间需预留 20~30mm 的间距（用于固定、散热及未来穿线）。
若分为 层，则单层可用高度 为：
再按单层填充率公式计算每层所需宽度。
实战案例演示
案例背景
某数据中心主干电缆桥架设计，需敷设以下电缆： 1. 电力电缆：YJV-4×185+1×95，共 24 根。 2. 控制电缆：KVVP-14×1.5，共 36 根。已知数据：
YJV-4×185+1×95 近似外径：65mm → 截面积 ≈
KVVP-14×1.5 近似外径：12mm → 截面积 ≈
计算步骤：
步：计算总电缆截面积
电力电缆总截面积： 控制电缆总截面积： 合计：步：确定填充率与分层
电力电缆填充率取 40%，控制电缆取 40%。 为便于维护，建议电力电缆与控制电缆分两层敷设。 假设选用标准高度 的桥架。步：分层计算
A. 电力电缆层
所需有效截面积：
假设单层高度 （忽略层间间隙简化计算，实际需减去间隙）
所需宽度：
B. 控制电缆层
所需有效截面积：
所需宽度：
第四步：选型决策
由于两层电缆宽度差异巨大（1327mm vs 68mm），若使用双层150mm高桥架，上层将严重浪费。 优化方案： 电力电缆选用 200mm 高度 桥架，宽度 1000mm（填充率约 39.8%）。 控制电缆选用 50mm 高度 桥架，宽度 200mm（填充率约 40.5%，略超但可接受，或选300mm宽）。 或统一选用 200mm 高度 的 1200mm 宽 桥架，将控制电缆也放入同一层（需校验总填充率）。结论：本例中，推荐选用 200×1200mm 的单层桥架，或根据现场条件采用 200×1000mm（电力） + 50×200mm（控制） 的组合。

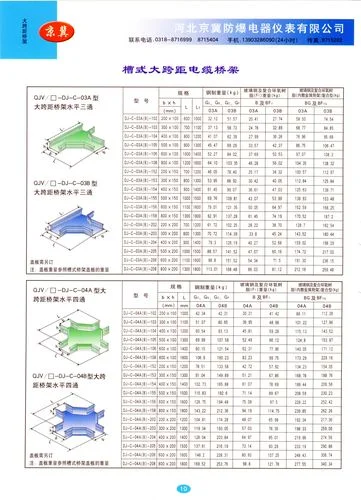

常用桥架规格与数据参考表
以下是国内常见的槽式/梯式桥架标准规格（单位：mm），供快速选型参考：
| 桥架类型 | 常见宽度 (W) | 常见高度 (H) | 备注 |
|---|---|---|---|
| 槽式桥架 | 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1200 | 50, 100, 150, 200, 300 | 全封闭，屏蔽性好，适合控制电缆、计算机电缆 |
| 梯式桥架 | 200, 300, 400, 500, 600, 800, 1000, 1200 | 150, 200, 300, 400, 500 | 散热好，承重强，适合大直径电力电缆 |
| 托盘式桥架 | 100, 150, 200, 300, 400, 500, 600 | 50, 100, 150, 200 | 介于槽式与梯式之间，通用性强 |
不同规格桥架的近似最大电缆承载能力（参考值，按40%填充率估算）
| 桥架规格 (宽×高) mm | 近似最大电缆总截面积 (mm²) | 适用场景示例 |
|---|---|---|
| 100×50 | 2,000 | 少量细径控制电缆、信号线 |
| 200×100 | 8,000 | 中小型配电分支线路 |
| 300×150 | 18,000 | 中型主干线路，混合敷设 |
| 400×200 | 32,000 | 大型电力电缆主干 |
| 600×200 | 48,000 | 高压电力电缆主干 |
| 800×300 | 96,000 | 超大截面电缆或密集布线 |
注：以上数据为理论最大值，实际选型需考虑电缆弯曲半径、散热要求及未来扩容需求，建议预留 15%~20% 余量。
影响桥架选型的其他关键因素

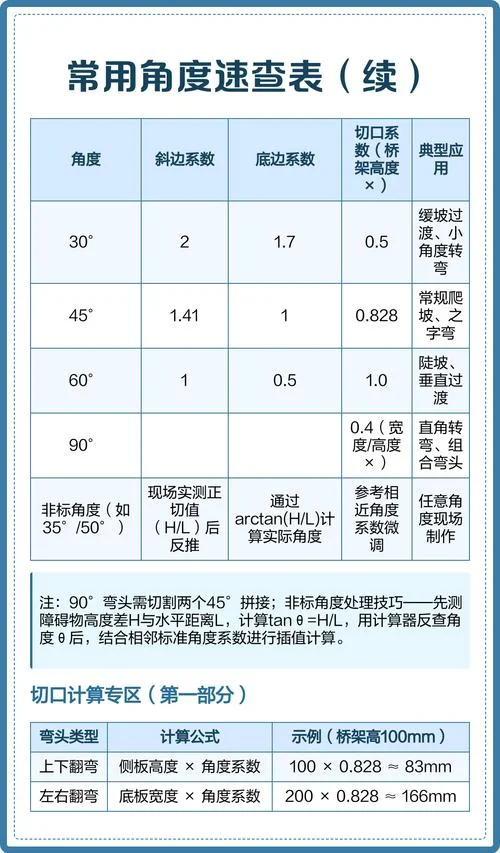

1. 电缆弯曲半径：
电力电缆的最小弯曲半径为电缆外径的 15~20 倍。若桥架宽度太小，导致电缆在转弯处弯曲半径不足，损伤绝缘层。
2. 散热需求：
大电流电缆（如 200A 以上）发热显著，应优先选择梯式或托盘式桥架，并适当降低填充率至 30% 以下，或增加桥架高度以增强空气对流。
3. 防火与防腐：
高层建筑、地下车库等区域需选用防火桥架（表面涂防火涂料或采用耐火材料）。
潮湿、腐蚀性环境（如化工厂、海边）需选用玻璃钢或不锈钢材质桥架。
4. 安装与维护空间：
桥架顶部与楼板、梁底之间应预留 100~150mm 的安装与维护空间；桥架侧面与其他管道之间应预留 50~100mm 间距。
桥架尺寸的精确计算是电气设计精细化体现。通过掌握填充率公式、结合电缆实际参数与规范约束，工程师能够避免“过度设计”带来的成本浪费，也能防止“设计不足”引发的安全隐患。
在实际工程中，建议：
1. 运用专业电气设计软件（如 Revit MEP、EPLAN）进行自动计算与碰撞检查。
2. 与电缆厂家确认每根电缆的精确外径与重量。
3. 预留 10%~20% 的未来扩容空间，以适应业务扩展需求。
精准的桥架选型，不仅是技术的体现，更是对工程全生命周期成本的负责。
