深入解析三相电系统：相电压与线电压公式及应用指南
在电气工程、电力系统以及工业自动化领域，理解三相交流电（Three-Phase AC）的基本概念是。其中，“相电压”与“线电压”及其相互关系是最核心的知识点。很多的初学者混淆这两个概念，导致在电路计算、设备选型或故障排查中出现错误。
这篇文章将深入探讨相电压与线电压的定义、数学关系、计算公式，并通过实例和数据表格帮助您彻底掌握这一核心主题。
核心概念定义
在深入公式之前，我们必须明确两个基本术语的物理意义。三相电系统由三个频率相同、振幅相等、相位互差120度的交流电源组成。
相电压 (Phase Voltage, 或 )
定义：指三相电源中，任意一根相线（火线）与中性线（零线）之间的电压。 符号表示：记为 、、 或简写为 。 物理场景：当你测量火线与零线之间的电压时，你测得的就是相电压。线电压 (Line Voltage, 或 )
定义：指三相电源中，任意两根相线（火线）之间的电压。 符号表示：记为 、、 或简写为 。 物理场景：当你测量火线A与火线B之间的电压时，你测得的就是线电压。星形连接 (Y接法) 与三角形连接 (Δ接法)
三相系统的连接方式决定了相电压与线电压的关系。最常见的两种连接方法是星形连接（Y）和三角形连接（Δ）。

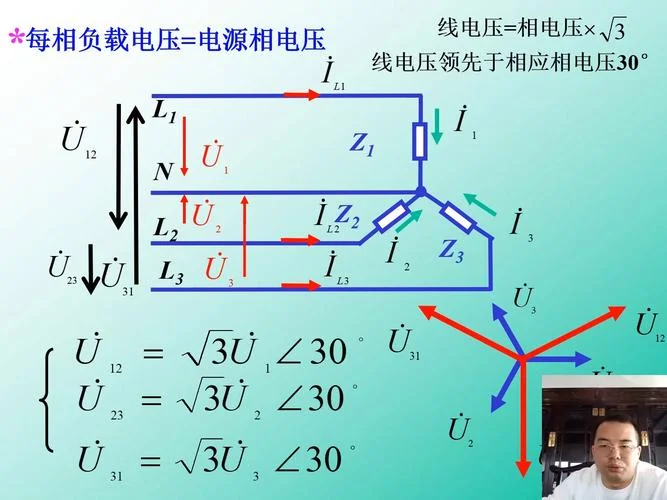

星形连接 (Star Connection, Y-Connection)
在星形连接中，三相绕组的末端连接在一起形成中性点（N），首端引出三根相线。
关系特点：
线电流 = 相电流 ()
线电压 = × 相电压 ()
公式推导简述：
由于三相电压相位互差120°，根据矢量合成法则，两根相线之间的电压（线电压）是两相电压的矢量差。其幅值关系为：
三角形连接 (Delta Connection, Δ-Connection)
在三角形连接中，每相绕组的首端与另一相绕组的末端相连，形成闭合回路，三连接点引出三根相线。
关系特点：
线电压 = 相电压 ()
线电流 = × 相电流 ()
注意：在三角形连接中，负载直接跨接在两相线之间，因此负载上的电压即为线电压，也等于该相绕组的相电压。
关键公式总结表
为了便于记忆和查阅，以下是三相电系统中电压与电流公式汇总：
| 连接方式 | 电压关系公式 | 电流关系公式 | 典型应用场景 |
|---|---|---|---|
| 星形连接 (Y) | |
低压配电系统 (如 380V/220V)、必须中性线的场合 | |
| 三角形连接 (Δ) | 高压输电、三相电动机启动 (Δ启动)、不必须中性线的场合 |
注：，这是工程计算中常用的近似值。
常见电压等级实例分析
在中国及大多数采用三相四线制供电的国家，标准低压配电电压为 380V/220V。这里的 380V 指的是线电压，220V 指的是相电压。我们可以经过公式验证这一数据：
不同电压等级的对照表
| 系统类型 | 线电压 () | 相电压 (, Y接法) | 备注 |
|---|---|---|---|
| 中国低压配电 | 380 V | 220 V | 最常见，用于家庭和小型商业 |
| 美国/加拿大低压 | 208 V | 120 V | 三相四线制，Wye接法 |
| 美国工业高压 | 480 V | 277 V | 工业照明和设备 |
| 欧洲标准 | 400 V | 230 V | 欧盟统一标准，Y接法 |
| 日本工业 | 200 V | 115 V (Y) / 200 V (Δ) | 注意日本三相电压较低 |
实际应用中的计算示例
示例 1：星形连接负载计算
问题：一个三相电动机采用星形连接，接入线电压为 380V 的电源。已知每相阻抗为 10Ω，求相电压、相电流和线电流。
解答：
1. 求相电压 ()：
2. 求相电流 ()：
根据欧姆定律：
3. 求线电流 ()：
在星形连接中，，因此：
结论：相电压为 220V，线电流为 22A。
示例 2：三角形连接负载计算
问题：一个三相电阻炉采用三角形连接，接入线电压为 380V 的电源。每相电阻为 10Ω，求相电压、相电流和线电流。
解答：
1. 求相电压 ()：
在三角形连接中，，因此：
2. 求相电流 ()：
3. 求线电流 ()：
在三角形连接中，，因此：
结论：相电压为 380V，线电流约为 65.8A。
常见误区与注意事项
1. 混淆 Y 接和 Δ 接：
务必先确认负载或电源是星形连接还是三角形连接，再选择正确的公式。
错误地将星形公式用于三角形连接（或反之）会导致计算结果偏差 倍，引发设备过热或保护误动。
2. 忽略相位差：
相电压与线电压之间不仅存在幅值上的 倍关系，还存在 30度 的相位差。线电压超前对应的相电压 30°（ 超前 30°）。在推进功率因数校正或矢量分析时，这一点。
3. 不平衡负载的效应：
上面这些公式基于三相对称负载（即三相阻抗相等）。如果负载不平衡，中性点会发生偏移，此时相电压不再相等，简单的 关系不再直接适用，需运用节点电压法或对称分量法开展复杂计算。
4. 测量安全：
测量线电压时，需确保万用表或钳形表的量程足够，且操作符合安全规范。380V 线电压具有较高危险性，务必佩戴绝缘手套并使用合格工具。
相电压与线电压的关系是三相电系统的基石。掌握 （Y接法）和 （Δ接法）这两个核心公式，不仅能帮助工程师准确推进电路设计和设备选型，还能在故障诊断中快速定位问题。
在实际工作中，建议始终结合具体的连接方法（Y 或 Δ）和负载平衡情况来应用这些公式，并养成查阅设备铭牌确认额定电压的习惯。经由这篇文章的梳理与实例演练，相信您已能灵活运用这些知识，为电气系统的安全高效运行奠定坚实基础。
