组合透镜焦距公式：原理、推导与应用深度解析
在光学系统设计中，无论是精密的光学显微镜、复杂的相机镜头，还是简单的放大镜组合，理解透镜组合的焦距特性都是核心基础。单个透镜的性能有限，而通过合理组合多个透镜，可以校正像差、改变放大倍率或调整焦距。这篇文章将深入探讨组合透镜焦距公式的物理原理、数学推导、关键参数及其在实际工程中的应用，并辅以数据表格辅助理解。
为什么需要组合透镜？
单个薄透镜虽然能成像，但存在诸多局限性：
1. 像差严重：球差、色差、彗差等会导致图像模糊或变形。
2. 焦距固定：单一透镜的焦距由材料折射率和曲率半径决定，调整空间小。
3. 光焦度限制：高功率透镜伴随严重的畸变。
- 校正像差：利用不同材料（如冕牌玻璃与火石玻璃）抵消色差。
- 灵活设计焦距：通过改变透镜间距，达成焦距的可调性或特定优化。
- 提高系统性能：获得更宽的视场、更高的分辨率。
组合透镜焦距公式推导
基本假设
为了简化分析，我们基于薄透镜近似（Thin Lens Approximation）进行推导：- 透镜厚度远小于其焦距，可忽略不计。
- 光线入射角较小，满足近轴光学条件。
两个薄透镜的组合
设两个薄透镜的焦距分别为 和 ，它们之间的距离为 。组合系统的等效焦距 可由以下公式给出：
或写作光焦度（Power, ）的形式：
公式解读：
- ：表示两个透镜光焦度的简单相加，适用于 （透镜紧贴）。
- ：这是间距 带来的修正项。当 时，组合光焦度小于两者之和，等效焦距变长。
特殊情况分析
| 情况 | 条件 | 等效焦距 | 物理意义 |
|---|---|---|---|
| 透镜紧贴 | 光焦度直接相加，常用于消色差双胶合透镜。 | ||
| 无焦系统 | 平行光入射仍出射平行光，用于望远镜扩束或缩束。 | ||
| 伽利略式望远镜 | () | 产生正立虚像，结构紧凑。 | |
| 开普勒式望远镜 | () | 产生倒立实像，中间有实像面，可放置分划板。 |
关键参数与影响因素
光焦度（Optical Power）

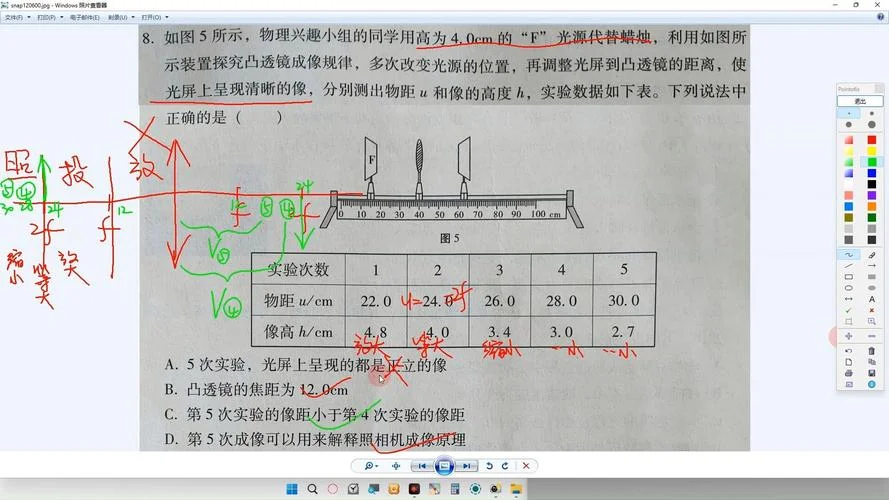

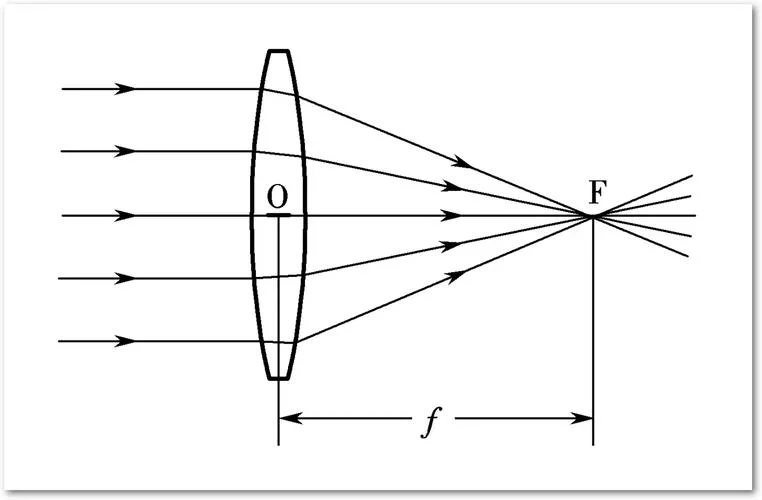

光焦度 是衡量透镜会聚或发散光线能力的物理量，单位为屈光度（Diopter, D），。- 正光焦度（）：会聚透镜（凸透镜）。
- 负光焦度（）：发散透镜（凹透镜）。
主点（Principal Planes）
在组合透镜系统中，等效光心不再位于透镜表面，而是由两个主点（主点 和主点 ）定义。- 前焦距（FFL）：从主点到物方焦点的距离。
- 后焦距（BFL）：从主点到像方焦点的距离。
注意：组合透镜的等效焦距 是从主点测量的，而非透镜物理中心。
间距 的影响
间距 是设计中最灵活的参数。改变 可以：- 微调系统总焦距。
- 校正像差（如场曲、畸变）。
- 改变系统长度，实现小型化设计。
数据示例：不同间距下的焦距变化
假设我们有两个薄透镜：- 透镜1： （会聚）
- 透镜2： （发散）
下表展示了不同间距 下，组合系统等效焦距 和光焦度 ：
| 间距 (mm) | 公式计算过程 | 等效焦距 (mm) | 光焦度 (D) | 系统行为描述 |
|---|---|---|---|---|
| 0 | -66.67 | -15.00 | 强发散系统，紧贴时发散作用增强。 | |
| 30 | -100.00 | -10.00 | 间距增大，发散能力减弱。 | |
| 50 | -∞ | 0.00 | 无焦系统，平行光入射出平行光。 | |
| 70 | +250.00 | +4.00 | 间距超过 ，系统变为会聚。 | |
| 150 | +125.00 | +8.00 | 强会聚系统，等效于短焦距凸透镜。 |
注：当 时，系统为无焦系统，等效焦距无穷大。
实际应用案例
消色差双胶合透镜（Achromatic Doublet）
这是最常见的组合透镜形式，用于消除色差。- 结构：一片正光焦度的冕牌玻璃（低色散）与一片负光焦度的火石玻璃（高色散）紧密胶合（）。
- 原理：利用两种材料阿贝数（Abbe Number）的差异，使两种波长的光聚焦于同一点。
- 公式应用：，通过选择 和 的比例，满足焦距要求和消色差条件。
变焦镜头（Zoom Lens）
变焦镜头凭借移动多组透镜之间的间距 来改变等效焦距。- 原理：利用组合透镜公式中 ，动态调整 。
- 设计难点：在改变焦距的，需保持像面位置稳定（后焦距恒定），并校正各种像差。这需要复杂的计算机优化算法。
显微镜物镜
显微镜物镜由多片透镜组合而成，以校正球差、彗差和色差，并获得高数值孔径（NA）。- 组合策略：前组透镜负责收集光线，后组透镜负责成像和校正。各透镜间距经过精密设计，以达成高分辨率和平场成像。
注意事项与局限性
1. 厚透镜效应：上面这些公式基于薄透镜近似。对于厚透镜或高精度系统，需利用矩阵光学法（ABCD矩阵）或主点法进行精确计算。
2. 像差校正：组合透镜公式仅给出等效焦距，无法直接反映像差。实际设计中需结合光线追迹软件（如Zemax、Code V）进行优化。
3. 材料色散：不同波长的光折射率不同，组合透镜的焦距随波长变化，需考虑色散特性。
组合透镜焦距公式是光学设计的基石，它揭示了透镜间距、单透镜焦距与系统整体光学性能之间的定量关系。经由灵活运用该公式，工程师能够设计出从简单放大镜到复杂天文望远镜的各种光学系统。然而，现代光学设计已超越简单的焦距计算，涉及像差校正、材料选择、机械结构等多维度优化。掌握组合透镜的基本原理，是深入理解复杂光学系统的步。
参考文献：
1. Hecht, E. Optics, 5th Edition. Pearson, 2016.
2. Kingslake, R. Lens Design Fundamentals. Academic Press, 2010.
3. Smith, W. J. Modern Optical Engineering. McGraw-Hill, 2007.
