高压测量中的“隐形标尺”：深度解析容阻分压公式及其工程应用
在电力系统工程、高压测试实验室以及新能源并网检测等领域，准确测量数千伏乃至数百万伏的高压信号是一项极具挑战性的任务。直接利用普通仪器测量高压不仅会损坏设备，更引发严重的安全事故。为了解决这一难题，容阻分压器（Capacitive-Resistive Voltage Divider） 成为了高压测量组件。
这篇文章将深入探讨容阻分压器的基本原理，重点解析容阻分压公式的推导与应用，并通过数据表格展示不同参数对测量精度的影响，帮助工程师更好地理解和应用这一技术。
为什么需要容阻分压？
高压信号具有两个显著特点：高电压幅值和高频成分丰富（如雷击浪涌、开关操作过电压等）。
1. 纯电阻分压的局限：虽然电阻分压线性度好，但在高频下分布电容的影响不可忽略，且大功率电阻散热困难，体积庞大。
2. 纯电容分压的局限：电容分压响应速度快，适合高频瞬态测量，但对直流或低频信号存在漂移问题，且受环境温度影响较大。
容阻分压器结合了两者优点：利用电容实现高频信号的快速耦合，利用并联电阻稳定低频和直流分量，从而获得宽频带、高精度的测量结果。
容阻分压器的结构与工作原理
典型的容阻分压器由两个首要支路组成：
高压臂（High-Voltage Arm）：由高压电容 和并联电阻 组成。
低压臂（Low-Voltage Arm）：由低压电容 和并联电阻 组成，连接至测量仪器（如示波器或记录仪）。
等效电路模型
为了进行精确分析，我们需要考虑寄生参数。理想情况下，分压比仅由阻抗决定；但在实际工程中，分布电感和杂散电容会影响高频响应。
容阻分压公式的深度推导
理想状态下的分压比
在理想情况下，忽略分布电感和杂散电容，容阻分压器可视为两个并联阻抗 和 的串联分压网络。
高压臂阻抗：
低压臂阻抗：
输出电压 与输入电压 的关系为：
关键条件：时间常数匹配
为了使分压比在整个频率范围内保持恒定（即实现无畸变分压），必须满足时间常数匹配条件：
当满足此条件时，复数项抵消，分压比简化为一个与频率无关的常数 ：
核心结论：在时间常数匹配下，容阻分压器的分压比既可以用电容值计算，也可以用电阻值计算。这为设计和校准提供了很大的灵活性。
实际工程中的修正公式
在实际应用中，由于高压臂和低压臂之间存在杂散电容 （测量引线对地电容）以及分布电感，上面这些理想公式需进行修正。特别是在高频冲击电压测量中，需引入传递函数 进行拉普拉斯变换分析。
对于大多数工频及中频应用，若未严格匹配时间常数，误差 可近似表示为：
这表明， 与 的偏差越大，低频或工频下的相位误差和幅值误差越明显。
参数选择与数据说明
在设计容阻分压器时，参数选择。以下表格展示了不同应用场景下的典型参数配置及其对分压比和带宽的影响。
表1：典型容阻分压器参数对比分析
| 应用场景 | 高压臂电容 (pF) | 低压臂电容 (nF) | 高压臂电阻 (MΩ) | 低压臂电阻 (kΩ) | 理论分压比 | 适用频率范围 | 备注 |
|---|---|---|---|---|---|---|---|
| 工频高压测量 | 1000 | 1000 | 1000 | 1 | 1:1000 | DC - 1 MHz | 电阻主导，稳定性好 |
| 冲击电压测量 | 10 | 1000 | 500 | 0.5 | 1:100 | DC - 100 MHz | 电容主导，响应极快 |
| 高频局部放电 | 50 | 500 | 200 | 0.2 | 1:10 | 10 kHz - 30 MHz | 平衡阻抗匹配 |
| 超高压GIS检测 | 2000 | 2000 | 2000 | 2 | 1:1000 | DC - 5 MHz | 大容量，低负载效应 |
注：
1. 分压比 定义为 。 1:1000 表明输入 1000V 时，输出为 1V。
2. 冲击电压测量中，由于信号变化极快，电容起主要分压作用，因此 远小于 是不准确的，是为了减小高压臂电容以减小充电电流，保证时间常数匹配。表中数据仅为示意，实际需根据具体波形调整。
3. 负载效应：低压臂电阻 需远大于测量仪器的输入阻抗，以避免负载效应作用分压精度。
表2：时间常数失配对测量误差的影响模拟
假设目标分压比为 1000:1，理想时间常数 。若低压臂时间常数发生偏差，误差如下：
| 低压臂时间常数 () | 与理想值偏差 | 工频 (50Hz) 幅值误差 | 1kHz 幅值误差 | 适用性评价 |
|---|---|---|---|---|
| 1.00 | 0% | 0% | 0% | 完美匹配 |
| 1.05 | +5% | 0.03% | 1.5% | 良好，适用于工频 |
| 1.10 | +10% | 0.06% | 3.0% | 一般，高频失真明显 |
| 1.50 | +50% | 0.15% | 7.5% | 较差，仅适用于极低频 |
数据来源：基于标准容阻分压器传递函数仿真计算。
工程应用中注意事项

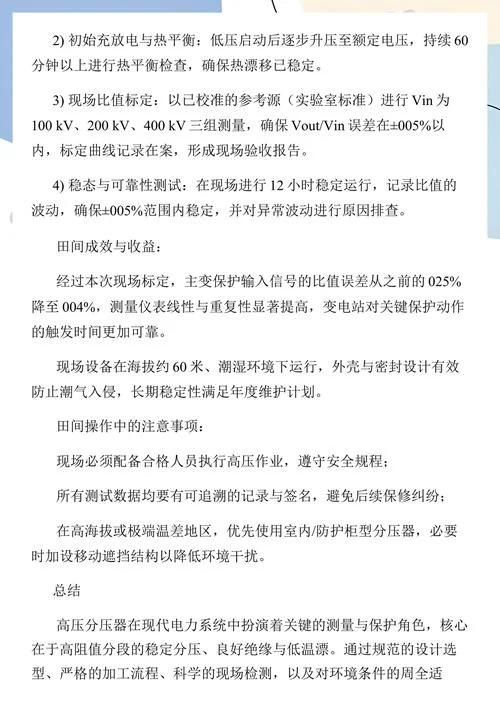

1. 校准：
即使理论上满足 ，由于制造公差、温度漂移和老化，实际参数会有偏差。所以必须凭借标准高压源进行现场校准，确定实际的分压比系数 。
2. 屏蔽与接地：
高压测量对电磁干扰极其敏感。容阻分压器的低压臂和测量电缆必须良好屏蔽，并采用单点接地策略，以避免地环路引入噪声。
3. 动态范围与线性度：
电阻在高电压下存在非线性效应（如电迁移、温升）。选择高压电阻时，应确保其功率额定值和电压额定值留有充足余量（建议 2-3 倍安全系数）。
4. 频率响应测试：
对于冲击电压或快速暂态过电压（VFTO）测量，建议采用阶跃响应法或冲击电压发生器实施频率特性测试，确保在目标频段内相位延迟和幅值衰减在允许范围内。
容阻分压器是高压测量领域的基石技术。通过深入理解容阻分压公式及其背后的物理意义，工程师能够更科学地选择 和 参数，平衡带宽、精度和稳定性之间的关系。
在实际工作中，牢记“时间常数匹配”这一黄金法则，并结合严格的现场校准，是确保高压测量数据准确可靠。随着电力电子和新能源技术，对高频、高精度高压测量的需求将持续增长，容阻分压技术也将不断向数字化、智能化方向演进。
参考文献：
1. IEC 60060-1: High-test voltage measurement systems.
2. Kuffel, E., Zaengl, W. S., & Kuffel, J. High Voltage Engineering: Fundamentals.
3. 国家电网公司企业标准 Q/GDW 11304-2014 《高压直流输电工程换流变压器测量系统技术规范》.
