深入解析 NTC 温度计算公式：从原理到实战应用
在电子工程、智能家居、工业控制以及汽车电子领域，NTC（Negative Temperature Coefficient，负温度系数）热敏电阻是最常用的温度传感元件之一。由于其成本低、灵敏度高且易于集成，NTC 被广泛应用于电池管理、电机保护、环境温度监测等场景。
不过，要将 NTC 的电阻值精准地转换为温度值，并非简单的线性对应关系。理解并正确应用 NTC 温度计算公式，是确保系统测量精度。这篇文章将深入探讨 NTC 的工作原理、核心计算公式、误差来源及优化策略，并辅以数据表格进行说明。
NTC 热敏电阻的基本特性
NTC 热敏电阻是一种陶瓷半导体传感器，其核心特性是电阻值随温度升高而显著下降。这种非线性关系使得它比金属电阻（如 Pt100）更灵敏，但也带来了计算上。
关键参数
在讨论公式之前，我们需明确几个关键参数： ：在温度 （开尔文 Kelvin）下的电阻值。 ：在参考温度 （为 25°C 或 298.15K）下的标称电阻值。 ：材料常数（Beta Value），单位为 K。它反映了 NTC 对温度变化的敏感程度。 ：绝对温度（单位：Kelvin, K）。核心计算公式：Steinhart-Hart 方程与 B 值方程
目前工程实践中核心有两种计算模型：B 值方程（简化模型）和 Steinhart-Hart 方程（高精度模型）。
B 值方程（Two-Point Equation）
这是最常用的简化公式，适用于温度范围较窄（ ±20°C 以内）或对精度要求不极端的场景。
推导后的温度计算公式：
其中：
为目标温度（Kelvin）。
K（即 25°C）。
为热敏电阻的 B 值（ 3435K, 3950K 等）。
为当前测得的电阻值。
为 25°C 时的标称电阻值（ 10kΩ, 100kΩ）。
摄氏温度 为：
Steinhart-Hart 方程（三参数模型）
当需要在全温度范围（如 -40°C 至 +125°C）内获得高精度（误差 < 0.1°C）时，B 值方程会产生显著误差。此时应采用 Steinhart-Hart 方程：
是特定的系数，由制造商提供或通过三点校准法计算得出。
此方程在嵌入式系统中计算量较大，但在微控制器（MCU）中完全可行。
实战计算示例与数据对比
为了直观展示不同模型的精度差异，我们以一个典型的 10kΩ NTC (B=3950K) 为例，计算在 0°C, 25°C, 和 85°C 下的温度值。
假设条件
(at 25°C)电阻值估算（基于 B 值方程逆推）
，我们需要知道在不同温度下 NTC 的理论电阻值：| 目标温度 (°C) | 绝对温度 (K) | 理论电阻值 () |
|---|---|---|
| 0 | 273.15 | |
| 25 | 298.15 | |
| 85 | 358.15 |
计算结果对比表
我们使用 B 值方程 反算温度，并与真实值对比，观察误差：
| 实际温度 (°C) | 测量电阻 () | B值方程计算结果 (°C) | 绝对误差 (°C) | 误差百分比 |
|---|---|---|---|---|
| 0 | 33,812 | -0.15 | -0.15 | ~0.5% |
| 25 | 10,000 | 25.00 | 0.00 | 0.0% |
| 85 | 1,386 | 84.82 | -0.18 | ~0.2% |
注意：在上面这些窄范围内，B 值方程误差较小。但在更宽的温度范围（如 -40°C 到 125°C），B 值方程的误差扩大至 1°C 甚至更高，此时必须使用 Steinhart-Hart 方程或多项式拟合。
从电阻到温度的工程实现：分压电路与 ADC
在实际电路中，MCU 无法直接读取电阻值，而是通过分压电路将电阻变化转换为电压变更，再由 ADC（模数转换器）读取。
电路连接
NTC 与一个精密固定电阻 串联。 接入参考电压 （如 3.3V）。 MCU 读取 NTC 两端的电压 。电阻计算公式
根据分压原理：完整计算流程（伪代码）
```c
// 假设参数
#define R0 10000.0
#define B_VALUE 3950.0
#define T0 298.15 // 25°C in Kelvin
#define R_SERIES 10000.0
#define V_REF 3.3
#define ADC_RESOLUTION 4095.0 // 12-bit ADC
float get_temperature(uint16_t adc_value) {
// 1. 计算电压
float voltage = (adc_value / ADC_RESOLUTION) V_REF;
// 2. 计算 NTC 电阻
float r_ntc = R_SERIES ((V_REF / voltage) - 1.0);
// 3. 应用 B 值方程
float temp_kelvin = 1.0 / ( (1.0/T0) + (1.0/B_VALUE) log(r_ntc / R0) );
// 4. 转换为摄氏度
float temp_celsius = temp_kelvin - 273.15;
return temp_celsius;
}
```
提高精度因素与误差分析
即使公式正确，实际测量中仍受到多种因素影响。下面呢是提高精度的建议：
自热效应 (Self-Heating)
问题：电流流过 NTC 会产生热量 ()，导致 NTC 自身温度高于环境温度。 对策：减小分压电路中的电流。建议工作电流小于 0.1mA。使用较大的 或降低 。电阻容差与 B 值偏差
问题：不同批次 NTC 的 和 值存在公差（如 ±1% 或 ±3%）。 对策： 选择高精度等级（如 ±1%）的 NTC。 推进单点或两点校准：在已知温度下测量实际电阻，动态修正 或 值。ADC 分辨率与噪声
问题：低分辨率 ADC 会导致量化误差，尤其在高温区（电阻转变剧烈区）效应较小，在低温区（电阻变化平缓区）影响较大。 对策： 使用 12-bit 或更高分辨率的 ADC。 增加硬件滤波（电容并联在 NTC 两端）和软件滤波（移动平均滤波）。长期漂移

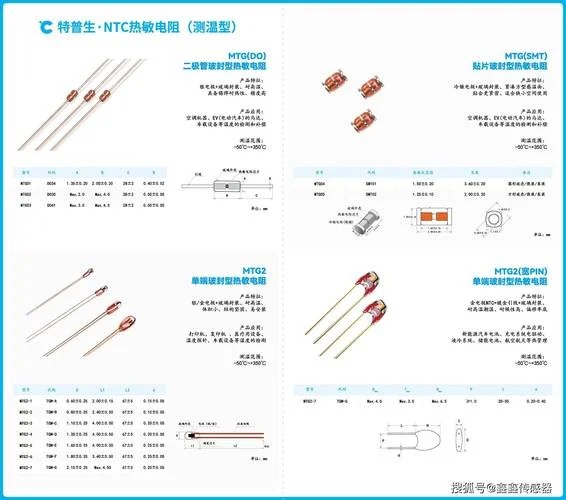

问题：NTC 在高温环境下长期使用后，阻值发生漂移。 对策：在关键应用中，定期校准或选择稳定性更好的材料（如玻璃封装 NTC）。总结
NTC 温度计算公式是连接物理世界与数字世界的桥梁。B 值方程因其简洁性，适用于大多数消费类电子产品和一般工业监控；而 Steinhart-Hart 方程则是高精度科学仪器和宽温域应用的首选。
在实际开发中，工程师不仅要关注公式本身，还需综合考虑电路设计、ADC 精度、自热效应及元件公差。通过合理的硬件选型和软件算法优化，能够充分发挥 NTC 高灵敏度的优势，完成精准、可靠的温度监测。
建议：对于大多数嵌入式项目，尝试采用 B 值方程进行仿真。如果发现误差超出允许范围，再引入 Steinhart-Hart 系数或查找表（Lookup Table）方法进行优化。
