深入解析电压偏移计算公式：原理、应用与优化策略
在电力系统工程中，电压偏移（Voltage Deviation）是衡量电能质量指标之一。它不仅直接影响用电设备的正常运行和寿命，更是电网安全稳定运行考量因素。对于电气工程师、电力系统分析师以及相关专业的学生而言，深入理解并掌握电压偏移的计算方法。
本文将围绕“电压偏移计算公式”展开，从基本定义、核心计算公式、影响因素分析到实际工程应用，提供一份全面且结构清晰的技术指南。
什么是电压偏移？

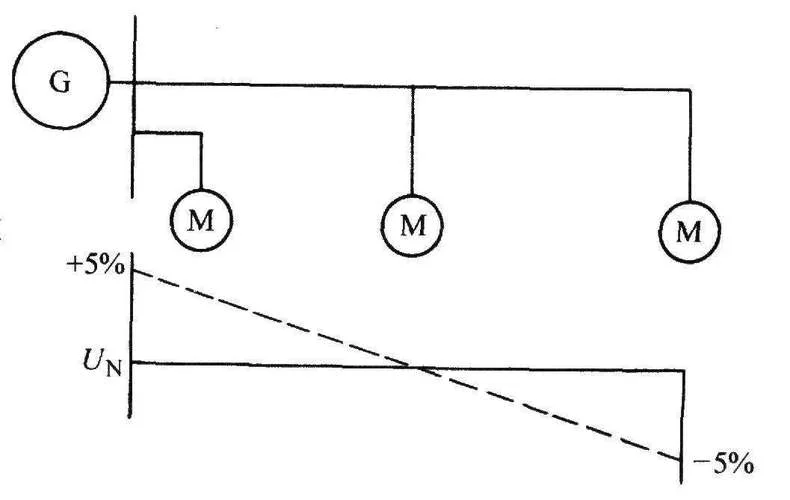

电压偏移是指电网中某点的实际运行电压与电网额定电压之间的差值。根据国际标准（如IEC 60038）及中国国家标准（GB/T 12325），电压偏移用百分数表明。
正偏移：实际电压高于额定电压。
负偏移：实际电压低于额定电压。
过大的电压偏移会导致电动机过热、照明设备寿命缩短、电子设备误动作等问题。所以精确计算电压偏移是实施无功补偿、变压器分接头调整和负荷管理。
电压偏移计算公式
电压偏移的计算核心基于潮流计算或简化后的近似公式。以下介绍两种最常用的计算方法：精确公式和工程近似公式。
1 基本定义公式
电压偏移百分数 的基本定义为：
其中：
：某节点的实际测量电压或计算电压（kV）。
：该节点的额定电压（kV）。
2 基于功率流动的近似计算公式（工程常用）
在电力系统分析中，我们需要经由线路的功率分布来推算末端电压。对于一条简单的输电线路，电压损耗 可近似表示为：
由此，末端电压 可表示为：
公式中各符号含义：
：首端电压（kV）
：末端电压（kV）
：线路传输的有功功率（MW）
：线路传输的无功功率（MVar）
：线路电阻（）
：线路电抗（）
：线路额定电压（kV）
注意：此公式忽略了电压降落的横分量（ 首要反映纵分量），适用于高压电网（电压等级较高，线路电抗远大于电阻，且相角差较小）的工程估算。
3 考虑无功补偿后的电压偏移计算
在实际工程中，为了改善电压质量，常在负荷侧并联电容器开展无功补偿。此时，末端电压计算公式变为：
其中 为补偿电容提供的无功功率。通过增加 ，效减小电压损耗，从而提升末端电压，减小电压偏移。
作用电压偏移因素
理解计算公式后，我们需要分析哪些变量对电压偏移影响最大，以便进行针对性优化。
| 影响因素 | 说明 | 对电压偏移的影响趋势 |
|---|---|---|
| 负荷大小 (P, Q) | 线路输送的有功和无功功率 | 负荷越大，电压损耗越大，末端电压越低（负偏移增大） |
| 线路阻抗 (R, X) | 导线材料和长度决定的参数 | 阻抗越大，压降越大，电压偏移越显著 |
| 首端电压 (U1) | 电源侧提供的电压水平 | 首端电压波动直接传递至末端 |
| 无功补偿 (Qc) | 并联电容器或SVG等设备 | 增加无功补偿可减少无功潮流，提升末端电压 |
| 变压器分接头 | 改变变比 | 调整分接头可改变电压等级，间接调节偏移 |
实例分析：计算与优化
假设某10kV配电线路，首端电压 ，线路参数为 , 。负荷为 , 。
步骤1：计算未补偿时的电压偏移
1. 计算电压损耗：
2. 计算末端电压：
3. 计算电压偏移百分数：
结论：电压偏移为-4%，超出了国家标准规定的±7%允许范围（虽在范围内，但接近下限，需关注）。
步骤2：加装无功补偿后
假设在末端加装 的并联电容器。
1. 新的无功潮流：
2. 新的电压损耗：
3. 新的末端电压：
4. 新的电压偏移：
结论：通过无功补偿，电压偏移从-4%优化至0%，显著改善了电能质量。
减小电压偏移的工程措施
基于上面这些计算逻辑，电力系统采取以下措施来控制电压偏移：
1. 合理选择无功补偿容量：在负荷中心就近安装电容器组，减少无功功率在电网中的流动，从而降低线路压降。
2. 调整变压器变比：经由改变变压器分接头位置，调整二次侧电压，补偿线路压降。
3. 优化网络结构：缩短供电半径，利用截面积更大的导线以降低电阻 和电抗 。
4. 实施电压无功综合控制（VQC）：利用自动化装置实时监测电压和无功功率，自动投切电容器和调整变压器分接头。
5. 同步调相机或STATCOM应用：在大型变电站或工业用户端运用动态无功补偿装置，快速响应电压波动。
电压偏移计算公式不仅是电力系统理论教学，更是工程实践中进行电能质量分析和优化的关键工具。通过掌握 这一核心近似公式，工程师可以快速评估线路的电压质量，并制定有效的无功补偿和电压调整策略。
在实际应用中，建议结合精确的潮流计算软件（如PowerFactory、PSCAD等）进行验证，以确保计算结果的准确性，从而保障电网的安全、经济和优质运行。
参考文献：
1. GB/T 12325-2008 《电能质量 供电电压偏差》
2. IEC 60038:2009 《IEC Standard Voltages》
3. 电力系统分析（版），何仰赞等编著，华中科技大学出版社
