圈梁尺寸计算公式图解：从理论到实践的完整指南
在建筑结构工程中，圈梁（Ring Beam） 扮演着“结构腰带”角色。它设置在砖混结构或框架填充墙的特定高度，用于增强房屋的整体刚度、提高抗震性能，并减少因地基不均匀沉降引起的墙体开裂。
对于建筑师、结构工程师以及施工管理人员而言，准确确定圈梁的尺寸是确保结构安全的步。这篇文章将围绕“圈梁尺寸计算公式”展开，结合图解逻辑与数据表格，一份清晰、实用的技术参考。
什么是圈梁？为什么尺寸？
圈梁是沿外墙、内纵墙和主要横墙在同一水平面设置的连续封闭梁。其核心作用包含：
1. 增强整体性：将分散的墙体连接成空间骨架。
2. 抗震加固：在地震作用下，约束墙体裂缝开展，防止倒塌。
3. 均匀沉降：协调不同部位基础的沉降差异。
尺寸确定逻辑：圈梁的尺寸（宽度、高度、配筋）并非随意设定，而是依据墙体厚度、荷载情况、抗震设防烈度以及规范最小构造要求综合确定的。
圈梁尺寸确定的基本原则与“隐性”公式
虽然圈梁尺寸不像钢筋计算那样有复杂的力学公式，但其几何尺寸遵循严格的构造规定和经验公式。我们得以将其归纳为以下三个核心维度：
宽度（B）：与墙厚一致
圈梁的宽度与所在墙体的厚度相同，以保证受力均匀并便于施工模板支设。通用原则：
特殊情况：当墙体厚度大于 240mm 时，圈梁宽度可略小于墙厚，但需满足最小宽度要求。
高度（H）：满足刚度与配筋空间
圈梁的高度主要由构造要求决定，也需满足最小配筋空间的需求。规范最小值：
根据《建筑抗震设计规范》（GB 50011），圈梁截面高度不应小于 120mm。
常用推荐值：
在实际工程中，为了便于放置钢筋（需放置2-4根主筋及箍筋），圈梁高度常取 180mm、240mm 或 300mm。
经验公式：
其中 为相邻构造柱或墙段之间的距离。但在多数多层砖混结构中，直接取构造最小值或模数化尺寸（如120, 180, 240）更为常见。

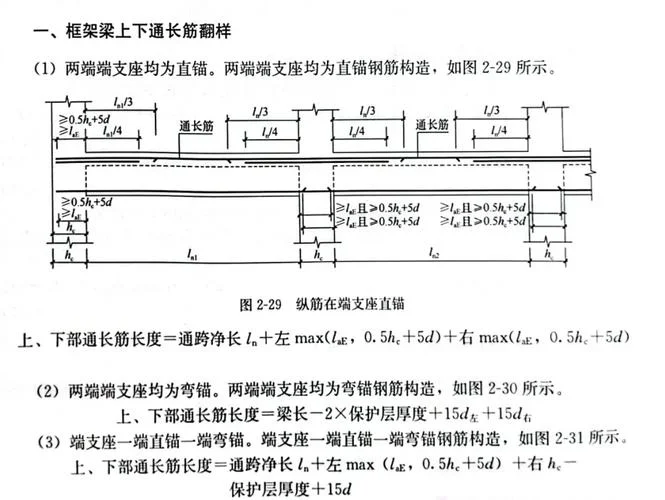

配筋尺寸：决定截面有效高度
圈梁的配筋决定了其实际承载力。配筋直径直接影响所需的最小截面高度。纵向钢筋：不少于 4Φ10 或 4Φ12。
箍筋：为 Φ6@200 或 Φ6@250。
圈梁尺寸选择图解逻辑
为了更直观地理解，我们可以凭借以下逻辑图来推导圈梁尺寸：
```mermaid
graph TD
A[开始: 确定墙体类型与厚度] --> B{墙体厚度 B_wall}
B -->|B_wall ≤ 240mm| C[圈梁宽度 B_beam = B_wall]
B -->|B_wall > 240mm| D[圈梁宽度 B_beam ≥ 120mm, 建议同墙厚]
C --> E[确定抗震设防烈度]
D --> E
E -->|6度及以上| F[查表确定最小截面高度 H_min]
E -->|6度以下| G[按构造要求, H ≥ 120mm]
F --> H{常用构造高度推荐}
H -->|多层砖混| I[H = 180mm 或 240mm]
H -->|高层/重载| J[H = 240mm 或 300mm]
I --> K[确定配筋: 纵筋≥4Φ10, 箍筋Φ6@200]
J --> K
K --> L[完成圈梁尺寸设计: B x H]
```
图解说明：
1. 宽度确定：首要依据是墙体厚度，确保结构连续性。
2. 高度确定：受抗震等级效应，烈度越高，对圈梁刚度和配筋要求越高，高度随之增加。
3. 输出：得到一个标准的矩形截面尺寸（如 240mm x 180mm）。
常见圈梁尺寸数据参考表
以下表格整理了在不同墙体厚度和抗震设防烈度下，常见的圈梁尺寸配置建议。这些数据基于中国现行规范及工程实践经验。
| 墙体厚度 (mm) | 抗震设防烈度 | 推荐圈梁宽度 B (mm) | 推荐圈梁高度 H (mm) | 纵向钢筋 (根/直径) | 箍筋 (直径/间距) | 适用场景说明 |
|---|---|---|---|---|---|---|
| 120 | 6-7度 | 120 | 120 | 4Φ10 | Φ6@200 | 非承重隔墙，低烈度区 |
| 120 | 8度及以上 | 120 | 180 | 4Φ12 | Φ6@150 | 高烈度区需加强刚度 |
| 240 | 6-7度 | 240 | 180 | 4Φ10 | Φ6@200 | 普通多层住宅外墙 |
| 240 | 8度 | 240 | 240 | 4Φ12 | Φ6@150 | 多层住宅，抗震要求较高 |
| 240 | 9度 | 240 | 240 | 4Φ14 | Φ8@150 | 高层砖混或必要公共建筑 |
| 370 | 6-8度 | 240 | 240 | 4Φ12 | Φ6@200 | 注：宽度可取240，需验算 |
| 370 | 9度 | 370 | 300 | 4Φ14 | Φ8@150 | 厚墙体，高抗震要求 |
注：
1. 表中“”表示当墙厚较大时，圈梁宽度不必完全等于墙厚，但应满足最小宽度要求，并需通过结构计算验证。
2. 钢筋直径单位为毫米（mm），间距单位为毫米（mm）。
3. 实际工程中，若圈梁兼作过梁，需按过梁进行承载力计算，尺寸加大。
施工中注意事项
即使尺寸计算正确，施工细节也直接效应圈梁的实际效果：
1. 闭合性：圈梁必须闭合。若遇门窗洞口，应在洞口上方设置附加圈梁，其搭接长度不应小于两倍圈梁截面高度，且不小于1米。
2. 支模精度：圈梁宽度误差应控制在 ±5mm 以内，高度误差 ±10mm 以内，以确保钢筋保护层厚度准确。
3. 混凝土强度：圈梁混凝土强度等级不低于 C20。高烈度区建议使用 C25 或更高。

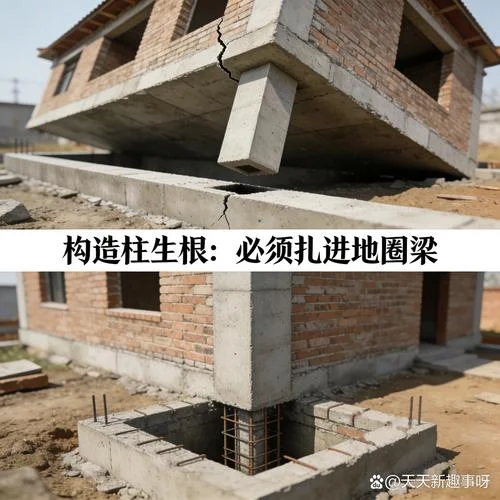

4. 与构造柱连接：圈梁应与构造柱可靠连接，形成“弱框架”体系，共同抵抗地震作用。
圈梁尺寸的计算并非单纯的数学推导，而是规范构造要求与结构力学性能的结合。在实际操作中：
1. 宽度优先跟随墙厚；
2. 高度根据抗震烈度和荷载经验取值（常用180mm-240mm）；
3. 配筋根据计算和构造要求确定。
建议在设计阶段，始终参考最新的《建筑抗震设计规范》（GB 50011）和《砌体结构设计规范》（GB 50003），并结合具体项目的结构计算书进行确认。对于复杂结构，务必委托专业结构工程师进行详细计算，切勿仅凭经验估算。
希望这篇文章的图解逻辑与数据表格能为您的圈梁设计提供清晰、实用的指导。
