外加剂减水率计算公式详解：原理、应用与实战解析
在现代混凝土工程中，外加剂（尤其是高效减水剂）的应用已成为提升混凝土性能、节约水泥用量以及达成高性能混凝土（HPC）技术手段。而衡量外加剂性能指标之一，便是减水率。
很多的工程技术人员和实验室人员对“减水率”的计算感到困惑，或者在实际应用中因计算方式不当导致数据偏差。这篇文章将深入解析外加剂减水率计算公式，结合国家标准、数据表格及实际案例，帮助读者全面掌握这一关键参数的计算与应用。
什么是减水率？
减水率（Water Reduction Rate）是指保持混凝土坍落度基本相，掺加外加剂的混凝土基准混凝土单位用水量之差与基准混凝土单位用水量之比的百分率。
，就是“为了达到同样的流动性能，掺了减水剂后，我们可少用多少水”。
核心意义：
1. 提高强度：在保持水胶比不变的情况下，减少用水量可显著降低孔隙率，提高混凝土强度。 2. 节约成本：减少水泥用量，降低工程成本。 3. 改善耐久性：低水胶比有助于提升混凝土的抗渗性、抗冻性等耐久性能。外加剂减水率计算公式
根据中国国家标准 GB 8076-2008《混凝土外加剂》 及 GB/T 8077-2012《混凝土外加剂匀质性试验方法》，减水率的计算公式如下：
其中：
：减水率（%）
：基准混凝土的单位用水量（kg/m³）
：受检混凝土（掺外加剂）的单位用水量（kg/m³）
关键前提： 和 必须是在保持混凝土坍落度基本相同（控制在 mm）的条件下测得的用水量。如果坍落度差异过大，则计算结果无效。
计算步骤与实例解析
步骤 1：制备基准混凝土
运用相同的水泥、砂、石。 调整用水量，使混凝土坍落度达到目标值（如 180 mm）。 记录此时每立方米混凝土的用水量 。步骤 2：制备受检混凝土
加入指定掺量的外加剂。 保持其他原材料比例不变。 调整用水量，使混凝土坍落度仍保持在目标值（180 mm）。 记录此时每立方米混凝土的用水量 。步骤 3：代入公式计算
【案例演示】
假设某实验室进行减水剂性能测试：| 项目 | 基准混凝土 () | 掺外加剂混凝土 () |
|---|---|---|
| 目标坍落度 | 180 mm | 180 mm |
| 单位用水量 (kg/m³) | 185 | 152 |
计算过程：
结论： 该外加剂的减水率为 17.84%，属于高效减水剂范畴。
减水率分类与标准参考
不同类别的外加剂，其减水率要求不同。下面呢是依据 GB 8076-2008 整理的常见外加剂减水率指标：

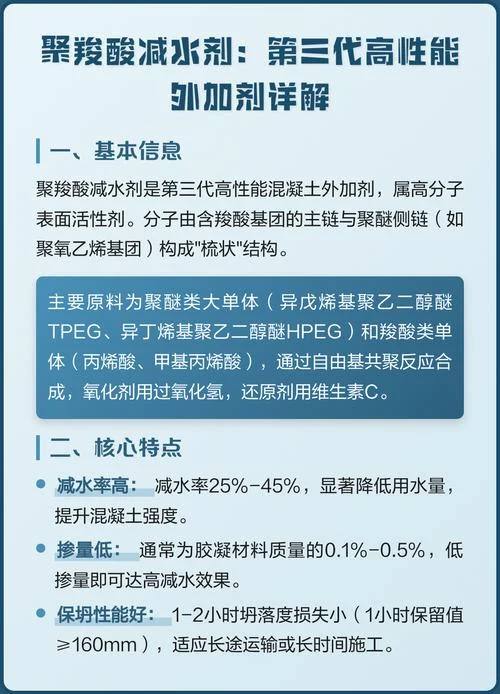

| 外加剂类型 | 典型减水率范围 (%) | 关键用途 |
|---|---|---|
| 普通减水剂 | ≥ 8% | 改善和易性，节约水泥 |
| 高效减水剂 | ≥ 14% | 提高强度，降低水胶比 |
| 高性能减水剂 | ≥ 25% | 制备超高性能混凝土（UHPC），自密实混凝土 |
| 引气减水剂 | ≥ 8%（引入气泡） | 提高抗冻性，改善和易性 |
注意：实际工程中，外加剂的减水率还受水泥适应性、温度、掺量等因素影响，因此实验室数据需结合现场试验进行调整。
效应减水率计算准确性因素
在实际应用中，仅套用公式是不够的，必须注意以下效应因子：
坍落度控制精度
若 和 对应的坍落度不一致（如一个 170 mm，一个 190 mm），则计算出的减水率无意义。 建议：运用自动坍落度仪或严格人工控制，确保误差在 ±5 mm 以内。原材料一致性
水泥品种、细度、碱含量，以及砂石的含泥量、级配变化，都会显著影响减水剂的效果。 建议：基准混凝土与受检混凝土必须使用同一批次的原材料。外加剂掺量
减水率随掺量增加而提高，但存在饱和点。超过最佳掺量后，减水率不再显著提升，甚至出现泌水、离析。 建议：通过多点掺量试验确定最佳掺量。搅拌工艺
搅拌时间、投料顺序会效应外加剂的分散效果。 建议：遵循标准搅拌程序，确保搅拌均匀。常见问题与误区
❌ 误区 1：直接用总用水量相减
错误做法：用两盘混凝土的总用水量相减，而不除以基准用水量。 正确做法：必须采用单位用水量（kg/m³）实施计算，并除以基准用水量。❌ 误区 2：忽略坍落度损失
错误做法：在坍落度已大幅损失的情况下强行加水，再计算减水率。 正确做法：减水率反映的是初始拌合物的性能。若需评估保坍性能，应单独进行“坍落度经时损失”试验。❌ 误区 3：不同水泥混用
错误做法：基准混凝土用 P·O 42.5，受检混凝土用 P·I 52.5。 正确做法：必须保持水泥品种、强度等级完全一致。外加剂减水率是衡量混凝土外加剂性能指标，其计算公式虽简单，但背后蕴含着严谨的实验逻辑。准确计算减水率，不仅有助于科学选择外加剂，更能优化混凝土配合比，完成工程质量与经济性的双重提升。
建议工程技术人员：
1. 严格遵循国家标准进行试验；
2. 关注原材料转变的影响；
3. 结合现场实际情况，动态调整外加剂掺量。
经由科学计算与合用，外加剂将在现代混凝土工程中发挥更大的价值，推动建筑行业向绿色、高效、高性能方向发展。
参考文献：
1. GB 8076-2008《混凝土外加剂》
2. GB/T 8077-2012《混凝土外加剂匀质性试验方法》
3. JGJ/T 10-2011《混凝土泵送施工技术规程》
