桥架选型指南：深度解析桥架尺寸与核心计算公式
在电气安装工程中，电缆桥架（Cable Tray）被誉为“电缆的血管”。它不仅承担着支撑和固定电缆的任务，更直接影响着系统的散热性能、维护便利性以及整体美观度。不过，很多的工程人员在选型时仅凭经验估算，导致桥架过载、散热不良或材料浪费。
这篇文章将深入探讨桥架尺寸的选择逻辑，并提供一套实用的计算公式与数据参考，帮助工程师实现精准选型。
桥架尺寸构成
在讨论公式之前，必须明确桥架尺寸的三个关键维度：
1. 宽度（Width, W）：桥架底部的横向尺寸，决定了单排或多排电缆的横向布局能力。
2. 高度（Height, H）：桥架侧板的高度，决定了电缆的纵向堆积层数和散热空间。

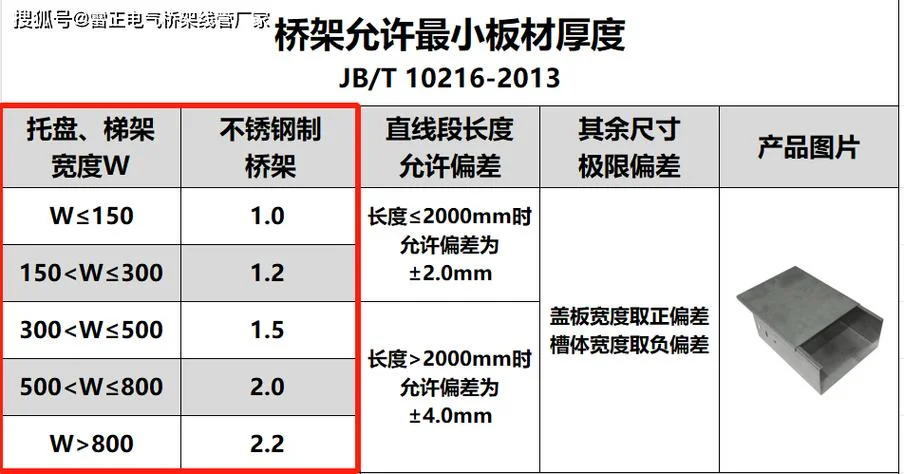

3. 厚度（Thickness, T）：指板材厚度，直接影响桥架的承载能力和刚度。

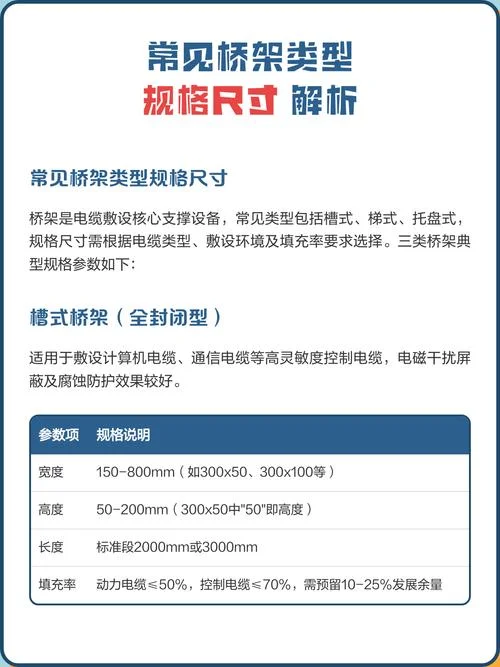

注意：市面上常见的标准规格系列为：
宽度：100, 150, 200, 250, 300, 400, 500, 600, 800, 1000 mm 等。
高度：50, 100, 150, 200, 250, 300 mm 等。
核心计算公式：如何确定桥架截面积？
选型原则是：桥架内的电缆总截面积不得超过桥架有效截面积的特定比例，以确保散热和便于日后扩容。
电缆总截面积计算
，需要计算所有计划放入桥架内的电缆截面积之和。：电缆总截面积 ()
：第 种规格电缆的截面积 ()
：第 种规格电缆的数量
提示：对于多芯电缆， 取电缆外径的圆形面积 ，其中 为电缆外径。
桥架有效截面积与填充率
根据《电力工程电缆设计标准》(GB 50217) 及行业惯例，电缆桥架的填充率（Fill Ratio）是关键限制指标：控制电缆：填充率不宜超过 50%。
电力电缆：填充率不宜超过 40%（若为单排敷设且散热良好，可放宽至 50%；多层敷设建议控制在 35%-40%）。
直流回路及强电磁场干扰回路：建议单独布置或加大空间，填充率控制在 30% 以内。
所以所需桥架的最小有效截面积 计算公式为：
：桥架有效截面积 ()
：允许填充率（取 0.4 或 0.5）
考虑安装裕量与安全系数
在实际工程中，还需考虑电缆弯曲半径、桥架盖板厚度以及未来扩容需求。会在计算结果基础上增加 20%-30% 的裕量。常用桥架规格与承载能力参考表
以下表格列出了常见槽式桥架的标准规格及其理论承载能力参考值（基于普通钢制桥架，荷载等级为轻型/中型）：
| 宽度 W (mm) | 高度 H (mm) | 截面积 (mm²) | 推荐最大电缆总截面积 (mm²) | 适用场景建议 |
|---|---|---|---|---|
| 100 | 50 | 5,000 | 2,000 | 小电流控制线、通信线缆 |
| 100 | 100 | 10,000 | 4,000 | 少量动力电缆 |
| 150 | 100 | 15,000 | 6,000 | 一般照明回路、弱电主干 |
| 200 | 100 | 20,000 | 8,000 | 常规动力电缆主干 |
| 200 | 150 | 30,000 | 12,000 | 较多电缆混合敷设 |
| 300 | 100 | 30,000 | 12,000 | 大截面电力电缆 |
| 300 | 200 | 60,000 | 24,000 | 大型配电干线 |
| 400 | 150 | 60,000 | 24,000 | 高压电缆或密集布线 |
| 500 | 200 | 100,000 | 40,000 | 主变压器进出线 |
| 600 | 200 | 120,000 | 48,000 | 大型数据中心主干 |
注：
1. 推荐最大电缆总截面积按 40% 填充率计算。
2. 实际选型时需结合桥架材质（玻璃钢、铝合金、不锈钢）和荷载等级推进调整。
3. 若采用多层托盘，需分别计算每层容量，并考虑层间散热影响。
选型实战案例演示
场景描述：
某工厂配电室至车间的动力电缆敷设，需放入以下电缆：
1. YJV-3×240+1×120 电缆，共 6 根。
2. YJV-3×120+1×70 电缆，共 4 根。
步骤 1：估算电缆外径及截面积
YJV-3×240+1×120：外径约 65mm。
单根截面积
6 根总截面积
YJV-3×120+1×70：外径约 48mm。
单根截面积
4 根总截面积
步骤 2：计算电缆总截面积
步骤 3：确定所需桥架截面积
由于包含大截面电力电缆，填充率建议取 40%（）。
步骤 4：选择标准规格
查看上表：
300×100 桥架截面积为 30,000 mm² < 67,870 mm² （不满足）
300×150 桥架截面积为 45,000 mm² < 67,870 mm² （不满足，注：此处300x150截面积应为45000，若按300x200则为60000，仍略小）
300×200 桥架截面积为 60,000 mm² < 67,870 mm² （略小，但接近）
400×150 桥架截面积为 60,000 mm² （略小）
400×200 桥架截面积为 80,000 mm² > 67,870 mm² （满足）
结论：
建议选择 400×200 mm 的槽式桥架。若为了节省成本且现场散热条件极好，也可尝试 300×200 mm 并严格控制填充率，但 400×200 是更稳妥且利于后期维护的选择。
影响桥架尺寸的其他关键因素
除了上面这些数学计算，以下工程因素同样：
1. 电缆弯曲半径：
大截面电缆（如 240mm² 以上）弯曲半径较大（为电缆外径的 15-20 倍）。如果桥架宽度太小，导致电缆无法顺利转弯或受到机械应力。
2. 散热性能：
桥架内电缆密集时，热量积聚会导致载流量下降。对于连续运行的重载电缆，建议适当加大桥架尺寸或采用梯级式桥架以增强通风。
3. 荷载等级：
桥架本身有均布荷载（qk）和集中荷载（Pk）要求。假如桥架跨度大（>3米）或上方有人员行走、吊装重物，需选择加厚板材或增加加强筋，此时尺寸需向上靠拢。
4. 防火与防腐：
在潮湿、腐蚀性环境或防火分区，需选用不锈钢、玻璃钢或防火涂层桥架。不同材质的厚度和强度不同，选型时需参考厂家提供的具体荷载曲线。
桥架尺寸的选型绝非简单的“看电缆粗细”，而是一个结合电气参数、机械力学、热力学及施工规范的系统工程。
核心公式：
黄金法则：电力电缆填充率 ≤ 40%，控制电缆 ≤ 50%。
最佳实践：在满足计算值上，预留 20%-30% 的扩容空间，并充分考虑弯曲半径和散热需求。
凭借科学计算与规范选型，不仅能确保电气系统的安全稳定运行，还能有效降低材料成本，提升工程的整体质量与美观度。希望这篇文章提供的公式与数据表能为您的工程设计提供切实有效的帮助。
