分压公式的推算：从欧姆定律到电路分析的基石
在电路分析中，分压公式（Voltage Divider Rule） 是最基础且应用最广泛的原理之一。无论是简单的直流电路，还是复杂的交流阻抗网络，理解其背后的物理逻辑和数学推导，都是掌握电子工程知识的必经之路。本文将深入探讨分压公式的推导过程，解析其物理意义，并经由实例与数据表格展示其在实际电路设计中的应用。
核心概念：什么是分压？

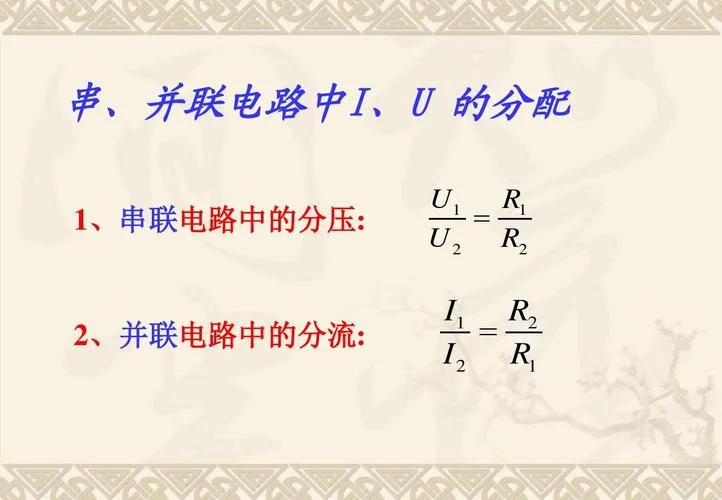

当电流流过串联的电阻时，电压会根据电阻的大小推进分配。这种现象称为“分压”。，电阻越大，分得的电压越高。这一直觉性的结论得以经过严格的数学推导来验证。
分压公式的严格推导
假设有一个由直流电压源 供电的简单串联电路，其中包含两个电阻 和 串联连接。我们想要计算电阻 两端的电压 （即输出电压）。
基于欧姆定律的推导
步骤 1：计算总电流
根据欧姆定律（Ohm's Law），电路中的总电流 等于总电压除以总电阻：
由于是串联电路，流过 和 的电流是相同的，均为 。
步骤 2：计算 两端的电压
应用欧姆定律， 两端的电压 等于流过它的电流乘以其电阻值：
步骤 3：代入并化简
将步骤 1 中的电流表达式代入步骤 2 的公式中：
整理后得到经典的分压公式：
物理意义解析
比例关系：公式表明，输出电压 与输入电压 成正比。
电阻占比： 的大小取决于 在总电阻 中所占的比例。如果 占总电阻的一半，那么 就是 的一半。
通用性：该公式可以扩展到 个串联电阻。若要求第 个电阻 上的电压 ，公式为：
关键特性与注意事项
虽然分压公式看似简单，但在实际应用中需注意以下几点：
1. 负载效应（Loading Effect）：
上面这些推导假设输出端没有连接负载（即开路）。如果在 两端并联一个负载电阻 ，等效电阻会发生变化，导致分压比改变。因此，分压电路用于提供高阻抗负载或作为信号参考，而非功率传输。
2. 交流电路中的推广：
在交流电路中，电阻需替换为阻抗（Impedance, ）。公式形式不变：
此时需注意复数运算和相位差。
3. 功率损耗：
分压电路中的电阻会持续消耗功率。选择电阻时需确保其额定功率足够，避免过热。
实例分析与数据说明
为了更直观地理解分压公式，我们设定一个具体的场景：使用 的电源，通过不同比例的电阻组合来获取不同的参考电压。
表 1：不同电阻配置下的分压结果
| 实验编号 | (kΩ) | (kΩ) | 总电阻 (kΩ) | 理论输出电压 (V) | 计算过程 |
|---|---|---|---|---|---|
| 1 | 10 | 10 | 20 | 6.00 V | |
| 2 | 10 | 5 | 15 | 4.00 V | |
| 3 | 5 | 10 | 15 | 8.00 V | |
| 4 | 100 | 10 | 110 | 1.09 V | |
| 5 | 10 | 100 | 110 | 10.91 V |
数据分析：
对称性：在实验 1 中，当 时，电压被均分，。这是最常见的基准电压生成方式。
非线性感知：在实验 2 和 3 中，虽然总电阻相同（15kΩ），但由于 的比例不同，输出电压差异显著。这体现了分压公式对电阻比率的敏感性。
大电阻应用：在实验 4 和 5 中，使用较大阻值的电阻（100kΩ）可减小电路中的电流，从而降低功耗。，实验 4 的电流仅为 ，远低于实验 1 的 。然而，大电阻更容易受到噪声和漏电流的作用，因此在高精度电路中需谨慎选择。
实际应用案例
传感器信号调理
很多的传感器（如热敏电阻、光敏电阻）的阻值随环境变化。通过将其作为分压电路的一部分，可以将阻值改变转换为电压变化，便于微控制器（ADC）读取。电平转换
在数字电路中，不同电压电平的器件（如 5V MCU 与 3.3V 传感器）之间常使用分压电路进行电平匹配，防止高电压损坏低电压器件。电位器（可变电阻）
电位器本质上是一个可调的分压器。旋转旋钮改变 和 的比例，从而连续调节输出电压，广泛应用于音量控制、亮度调节等场景。分压公式虽源于简单的欧姆定律，但其蕴含的比例思维是电路设计。从基础的电阻网络到复杂的阻抗匹配，分压原理无处不在。掌握其推导过程，不仅有助于解决具体问题，更能培养对电路行为的直觉理解。在实际工程中，务必考虑负载效应、功率耗散和噪声干扰，以确保设计的鲁棒性与可靠性。
经由这篇文章的推导与案例分析，希望读者能对分压公式有更深刻的认识，并在未来的电路设计与分析中灵活运用。
